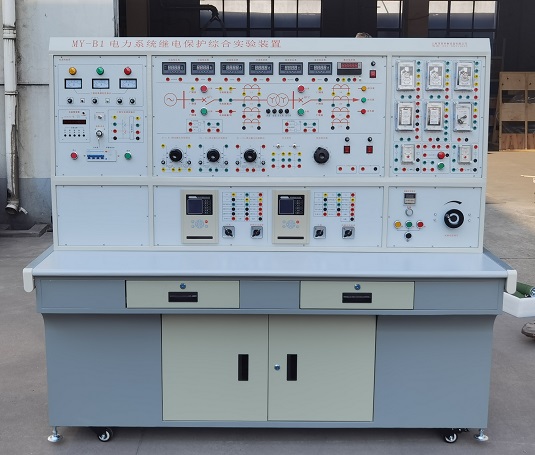

繼電保護實驗裝置（MY-B1）是根據《電力係統繼電保護、電力工程、電力自動化、電力係統微機保護等課程的教學要求，並結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過該實驗，可熟悉和掌握電力係統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控製、監測、通訊多種功能於一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平台，而且也能作為學生熟悉和掌握電力通訊規約和多種編程軟件的硬件和軟件平台。本裝置還配有RS-485/Modbus-RTU通信接口及上位機監控軟件。

一、裝置的安全保護體係:
1、三相四線製電源輸入後經隔離輸出（浮地設計），總電源由三相鑰匙開關控製，設有三相帶燈熔斷器作為斷相指示與保護。
2、控製屏電源由接觸器通過起、停按鈕進行控製。
3、屏上裝有電壓型漏電保護裝置和一套電流型漏電保護裝置，控製屏內、外或強電輸出若有漏電現象發生，即告警並切斷總電源，確保實驗安全。
4、三相調壓器原、副邊設有過流保護技術，相間、線間過電流或直接短路均能自動保護。
二、技術性能：
1、輸入電源：三相四線　380V±10%　50Hz
2、工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）
3、裝置容量：＜1.5kVA
4、外形尺寸：160cm×73cm×160cm
5、電腦桌 60×60×120cm
三、MY-B1電力係統繼電保護綜合實驗裝置-實驗項目:
1.係統實驗
(1) 模擬係統短路實驗
(2) 保護裝置靜態試驗
(3) 微機保護裝置基本功能試驗
(4) 微機定時限過電流保護
(5) 微機無時限電流速斷保護
(6) 微機帶時限電流速斷保護
(7) 階段式電流保護
(8) 電流電壓連鎖保護
(9) 階段式過電流保護與自動重合閘後加速
(10) 其它線路保護形式研究
(11) 零序電流保護實驗
(12) 過負荷保護實驗
(13) 低壓減載實驗
(14) 變壓器三段式複合電壓過流保護
(15) 變壓器反時限過流保護
(16) 變壓器兩段式定時限負序過流保護
(17) 變壓器定時限零序過流保護
(18) 變壓器反時限零序過流保護
(19) 變壓器過負荷保護
(20) 變壓器低電壓保護
(21) 非電量保護
2.電磁型繼電器特性與保護
(1) 電磁型電流繼電器和電壓繼電器實驗
(2) 電磁型時間繼電器實驗
(3) 電磁型中間繼電器實驗
(4) 信號繼電器實驗
(5) 6～10KV線路過電流保護實驗
(6) 電流速斷保護
(7) 兩段式過電流保護
(8) 電流閉鎖電壓速斷保護
3.SCADA實驗
(1) 遙測、遙控、遙信實驗
