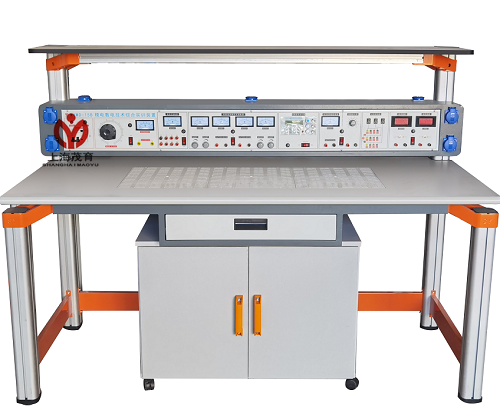

裝置由實驗台主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮櫃、透明創新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗模塊可根據實驗需求自由組合實驗。

（一）實驗主機箱結構：

實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。

1.電源及參數

1.1輸入電源:單相三線輸入

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:一台0.5KVA單相0～250V輸出。

B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

2.功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量範圍100MHz，自動換檔。

3.單次脈衝:每次可輸出一對正負脈衝。

4.音頻功率放大器：輸入音頻 電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大電路擴音，也可作信號尋跡。

5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量範圍:0～1000mA

6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量範圍:0～99.9V。

（二）儀器架：儀器架置於實訓台頂部，由截麵尺寸70mm×70mm高性能表麵氧化的鋁型材、雙麵噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。

（三）實驗桌結構：

實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70mm×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於150kg。配備儲存櫃，存放元件及工具，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表麵布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。

實驗桌後麵二支截麵尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控製箱組成一個完整的實訓屏。
