模電數電高頻電路實驗室成套設備,模電數電高頻電路實驗裝置
2026-02-02 15:09

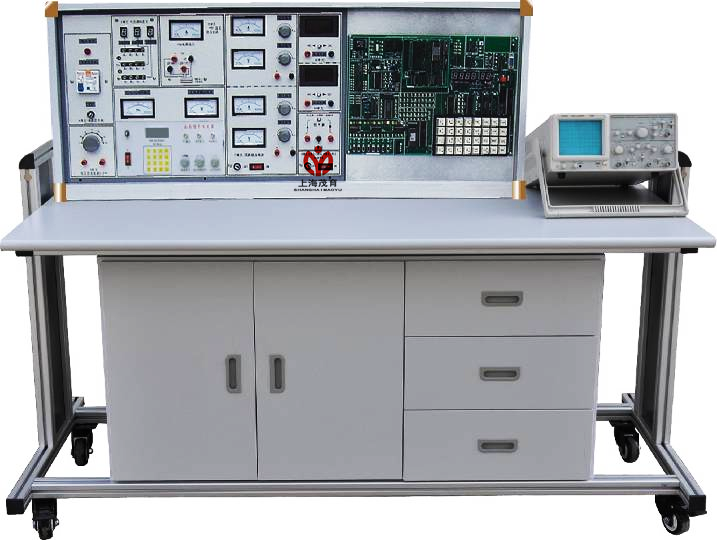

本設備含有配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩麵板工藝，正麵貼模，印有原理圖及符號，反麵為印刷導線並焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗幹擾性，盒體透明直觀。適合大中院校及中職學校的數字電路、模擬電子技術實驗線路、高頻電路的教學和實驗。設備做到一機多用，大大節省實驗室，節省管理人員，節省資金。是學校一步到位，上規模、上檔次的理想選擇。
二、功能與結構:
二、功能與結構:
（一）實驗台部分：
1、電源：
1.1 電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器：
2.1 波形:輸出正弦波、三角波、方波。
2.2 頻率範圍:5Hz-550KHz，有頻率表指示。
3、單次脈源：每撥一次鈕子開關可輸出一對正負脈衝。
4、七段譯碼器及對應譯碼顯示數碼管。
5、高頻電路實驗係統：由5路過流保護，自動恢複工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量範圍:0～999mA。
7、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量範圍:0～99V。
（二）學生實驗桌:一桌為二座，桌麵中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個櫃，櫃中存放元器件、貯存板，桌子中間為抽屜放置工具、萬用表、導線等。桌麵尺寸:160×68cm。
1、電源：
1.1 電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器：
2.1 波形:輸出正弦波、三角波、方波。
2.2 頻率範圍:5Hz-550KHz，有頻率表指示。
3、單次脈源：每撥一次鈕子開關可輸出一對正負脈衝。
4、七段譯碼器及對應譯碼顯示數碼管。
5、高頻電路實驗係統：由5路過流保護，自動恢複工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量範圍:0～999mA。
7、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量範圍:0～99V。
（二）學生實驗桌:一桌為二座，桌麵中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個櫃，櫃中存放元器件、貯存板，桌子中間為抽屜放置工具、萬用表、導線等。桌麵尺寸:160×68cm。
五、實驗項目：
（一）模電、數電部分：能完成“模擬、數字電子電路實驗室成套設備”的實驗項目。
（二）高頻電路部分：
1、調諧放大電路
2、通頻帶擴展電路
3、LC振蕩器電路
4、石英晶體振蕩器電路
5、諧振功率放大電路
6、丙類高頻功率放大電路
7、幅度調製電路
8、幅度解調電路
9、分立元件組成的頻率調製與解調電路
10、集成電路組成的頻率調製器
11、集成電路組成的壓控振蕩器及鎖相環電路
12、波形變換電路
（二）高頻電路部分：
1、調諧放大電路
2、通頻帶擴展電路
3、LC振蕩器電路
4、石英晶體振蕩器電路
5、諧振功率放大電路
6、丙類高頻功率放大電路
7、幅度調製電路
8、幅度解調電路
9、分立元件組成的頻率調製與解調電路
10、集成電路組成的頻率調製器
11、集成電路組成的壓控振蕩器及鎖相環電路
12、波形變換電路
