可編程器件電子產品設計與製作實訓設備,電子產品設計及製作實訓
2026-02-05 09:26

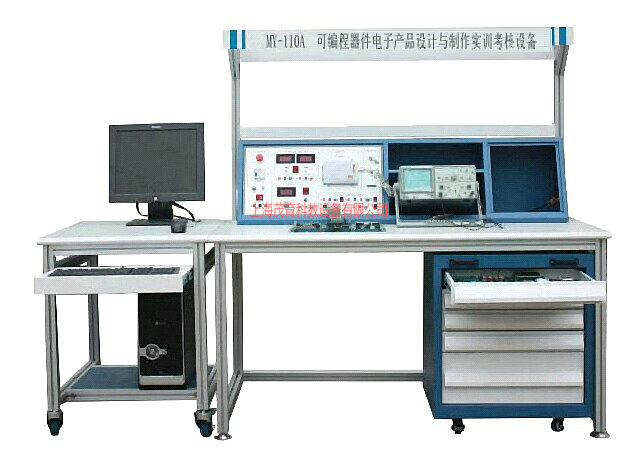

本裝置參照國家人力資源與社會保障部頒發的《無線電調試工》高級（三級）、技師（二級）及《電子設備裝接工》高級（三級）、技師（二級）等國家職業標準實訓技能要求開發。整體設備按設計、裝配、調試三工位功能設計，采用模塊化設計組合式運用的設計理路 ，配置有最小單片機單元模塊、數據輸入單元模塊、數據顯示單元模塊、數據轉換單元模塊、數據存儲單元模塊、輸出驅動單元模塊、萬能電路板、典型電子產品實物模型及常用電子元器件庫等，學員可根據工作任務的要求選擇相應的單元模塊搭建可編程器件電子產品應用係統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類可編程器件電子產品的設計、製作與調試。
二、配置清單：| 序號 | 設備名稱 | 功能描述 | 備注 | ||
| 1 | 鋁型材桌身 | 桌體內置實訓模塊放置區，同時最多放置6個實訓模塊 | |||
| 2 | 鋁型材電腦桌 | 放置電腦 | |||
| 3 | 電源實訓屏 | 為實訓模塊或執行機構提供電源，220VAC,交流低壓可調電源：0-24V。雙直流可調電源：0-30V，穩壓電源：+5VDC, ±12VDC,+24VDC以及偉福仿真器，通信接口（USB,RS232,LPT） | |||
| 4 | 雙係統單片機實訓單元 | 本係統由典型51單片機和工業用PIC單片機組成。 | |||
| A配套軟件 | |||||
| 1 | 51波特率計算軟件 | 用於波特率自動計算 | |||
| 2 | 51定時初值計算軟件 | 用於定時器初值自動計算 | |||
| 3 | 通信接口自動調試軟件 | 用於通信串口自動調試 | |||
| 4 | 漢字內碼自動轉換軟件 | 用於漢字到計算機碼的自動轉換 | |||
| 5 | WAVE軟件 | 用於51單片機編程與調試用 | |||
| 6 | 流碼軟件（現場演示） | 此軟件用於PIC單片機編程，是目前世界上最好的單片機圖形化編程軟件之一。由項目流程圖直接生成C代碼和核文件，在美和西歐發達國家正在廣泛使用。可大大提高編程效率。 | |||
| B顯示部分 | |||||
| 1 | 16位邏輯電平顯示 | 16個發光二極管與驅動IC組成。用於：16位發光二極管指示高低電平 | |||
| 2） | 6位動態數碼管顯示 | 6個數碼管與驅動IC組成。用於：數碼管顯示6位數字 | |||
| 3） | 16*16點陣顯示 | 16*16點陣與驅動IC組成。用於：16*16點陣顯示任意漢字 | |||
| 4） | 1602液晶顯示 | 1602液晶屏組成。用於：液晶屏顯示16*2個字符 | |||
| 5） | 12864點陣圖文液晶顯示 | 12864液晶屏組成。用於：液晶屏顯示漢字與圖形 | |||
| C指令部分 | |||||
| 6） | 8位開關量輸入 | 8個撥動開關與上拉電阻組成。用於：撥動開關以自鎖方式輸出高低電平 | |||
| 8位獨立式鍵盤 | 8個輕觸開關與上拉電阻組成。用於：按下開關以點動方式輸出高低電平 | ||||
| 蜂鳴器 | 蜂鳴器組成。用於：低電平輸入蜂鳴器發出聲音 | ||||
| 可調電壓 | 電位器組成。通過電位器調節，輸出0-5V模擬電壓 | ||||
| 7） | 陣列式鍵盤（4*4） | 16個輕觸開關與上拉電阻組成，用於：擴展鍵盤 | |||
| 8） | 傳感器輸入信號轉換(8組光藕24V轉5V) | 8組光藕組成。用於：將傳感器輸出的0-24V電平轉換成0-5V電平 | |||
| D | 數據轉換部分 | ||||
| 9） | A/D 0809轉換實驗 | ADC0809、74LS02組成。用於：模擬信號轉為8位數字信號 | |||
| D/A 0832轉換實驗 | DAC0832、UA741組成。用於：8位數字信號轉為模擬信號，輸出0-5V模擬電壓 | ||||
| 10） | TLC549 串行A/D轉換，TLC5615 10位 D/A，串行轉換PWM轉換，LM331電壓/頻率轉換 | TLC549、TLC5615、HA17324、LM331組成。用於：數據轉換 | |||
| 11) | 165並串轉換 | 2片74LS165組成。用於：並口輸入信號轉換成串口輸出信號 | |||
| 164串並轉換 | 2片74LS164組成。用於：串口輸入信號轉成並口輸出信號 | ||||
| E常用接口芯片部分 | |||||
| 12) | 單片機係統模塊 | 可進行仿真實驗，燒錄 | |||
| 13) | 單次脈衝與時鍾 | 74LS04、74LS00、74LS393、74LS74組成。用於：為其它實驗提供單次脈衝與時鍾，點動輸出單次脈衝，輸出時鍾： 8M、4M、2M、1M、500K、250K、125K、62.5K、31.25K。 | |||
| 14） | PCF8563實時時鍾/日曆DS18B20溫度傳感器MAX813L看門狗複位電路 | PCF8563、DS18B20、MAX813L組成。用於：時鍾/日曆與溫度傳感器及看門狗複位電路 | |||
| 15） | I/O口擴展（74LS245,74LS273） | 74LS245、74LS273、74LS32組成。用於：擴展單片機的I/O口，74LS245擴展輸出口，74LS273擴展輸入口。 | |||
| 16） | ISD1730語音錄放 | 麥克風，ISD1730組成，用於：錄放30秒的語音，增加係統語意提示功能 | |||
| 音頻驅動 | LM386，喇叭組成。用於：音頻信號轉為聲音 | ||||
| F常用外設控製接口部分 | |||||
| 17） | 直流電機控製接口 | 直流電機，三極管，霍爾開關組成。用於：控製電機的速度 | |||
| 18） | 步進電機控製接口 | 步進電機，驅動IC組成。用於：控製步進電機方向與速度 | |||
| 19) | 繼電器控製接口（4組） | 4組繼電器與驅動IC組成。用於：弱電控強電 | |||
| 雙向可控矽隔離驅動接口 | 雙向可控矽與光藕組成。用於：弱電控強電 | ||||
| G存儲器接口芯片部分 | |||||
| 20) | 20. IC卡，93C46串行EPROM ，AT24C02 I2C總線存儲器 | IC卡、93C46、AT24C02 I2C組成。用於：進行數據存儲 | |||
| H通信部分 | |||||
| 21) | RS232通信接口，RS485通信接口，紅外線通信 | RS232、RS485、紅外線接收器組成。用於：以不同的方式與單片機之間通信 | |||
| 22) | USB通信接口 | USB模塊組成。USB模塊與單片機之間通信 | |||
| 5 | 萬能板 | 練習焊接與搭接電路 | |||
| 6 | 元器件存儲櫃 | 存儲常用電子元器件與實驗模塊 | |||
| 7 | 常用實訓工具 | 存儲實訓中常用的工具，統一管理 | |||
| 8 | 單片機典型實訓模型 | ||||
| 1） | 交通燈實驗係統 | 實景交通燈模型，可用於學生畢業設計和創新實驗。 | |||
| 2） | 智能汽車實驗係統 | 智能化汽車實驗係統，尋跡、紅外、顯示等。用於編寫程序控製機器汽車完成規定動作。 | |||
| 3） | 自動分揀機 | ||||
| 7 | 計算機 | 選配 | |||
| 8 | 雙綜示波器 | 選配 | |||
| 9 | 頻率計 | 選配 | |||
1、工作電源：三相五線 380V±5% 50HZ
2、安全保護：漏電保護,過流保護，熔斷器保護
3、外形尺寸： 2150 mm×800 mm×1590 mm
4、仿真器：南京偉福 SP-51
5、直流穩壓可調電源：0~30V/2A 帶過流保護自動複位
6、直流穩壓電源：5V/5A ±12V/2A 24V/3A
7、額定功率：0.8KW
8、環境溫度：-10℃~50℃
9、相對溫度：≤85%
四、產品特色：1、開放式設計：可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配 置的實訓工具及檢測儀器進行設計與製作。
2、模具化運用：可編程器件單元板庫、電子元件庫、實訓工具庫、實訓工具架采用特定形狀壓膜存放，分類清晰，擺放整齊。
3、積木式結構：根據可編程器件電子產品的技術應用分類配置有單元模塊，可按照工作任務書的要求選擇相應的單元模塊組成控製電路。
五、實訓項目：實訓一 跑馬燈實訓
實訓二 轉彎燈實訓
實訓三 工業順序控製
實訓四 簡單I/O擴展
實訓五 A/D轉換實訓
實訓六 D/A轉換實訓
實訓七 I2C存儲卡讀寫實訓
實訓八 語音芯片ISD1730控製實訓（錄音）
實訓九 語音芯片ISD1730控製實訓（放音）
實訓十 繼電器控製實訓
實訓十一 步進電機控製實訓
實訓十二 小直流電機閉環調速實訓
實訓十三 LED16*16點陣顯示實訓
實訓十四 128*64 LCD液晶顯示實訓
實訓十五 單片機RS232 / RS485串行發送接收實訓（雙機通訊）
實訓十六 基於DS18B20的智能溫度測量實訓
實訓十七 單片機係統中的紅外線通信實訓
實訓十八 TL549 串行A/D轉換實訓
實訓十九 TLC5615 10位 D/A串行轉換實訓
實訓二十 PCF8563實時時鍾/日曆芯片實訓
實訓二十一 MAX813L看門狗複位電路實訓
實訓二十二 LM331電壓/頻率轉換實訓
實訓二十三 串行存儲芯片93C46讀寫實訓
實訓二十四 AT24C02 I2C總線存儲器讀寫實訓
實訓二十五 PWM脈衝寬度調製實訓
實訓二十六 74LS164串進並出實訓
實訓二十七 165並串轉換實訓
實訓二十八 電子音樂演奏實訓
實訓二十九 晶閘管控製實訓
實訓三十 傳感器控製實訓
實訓三十一 USB2.0通訊實訓
