電路原理實驗箱,電路實驗箱,電路分析實驗箱
2026-02-10 09:32

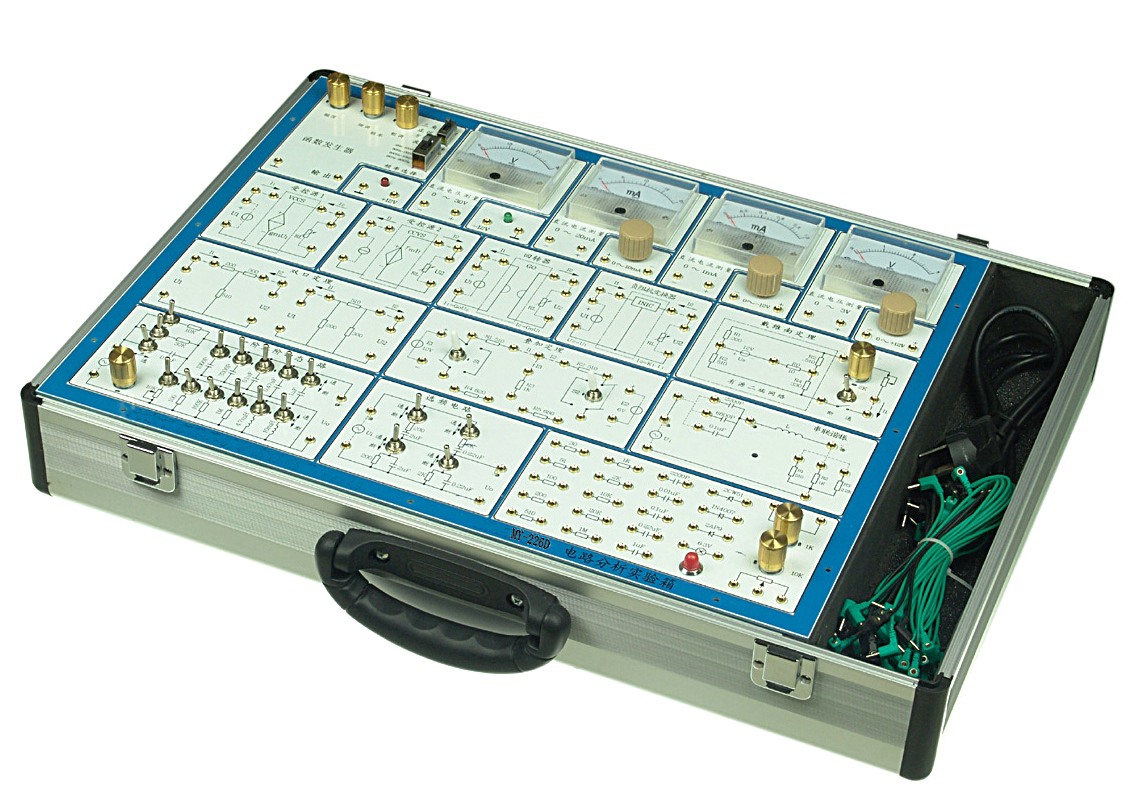

本裝置主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路，實驗板正麵印有電路圖，反麵裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用於進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
二、係統組成：
（1）電源輸入：AC220V±10% ，50Hz
輸出 ：固定穩壓電源 ±l2V/0.5A，
可調穩壓電源 0～+l2V/0.5A，0～-l2V/0.5A,
可調恒流源 0～20mA
均有短路過載保護，自動恢複功能。
（2）函數發生器
波 形：正弦波、方波、三角波
頻率範圍：10HZ~100KHZ，分四檔連續可調
幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
（3）指針式電壓表頭：0～30V及0～5V各1隻；指針式電流表頭：0～20mA及0～1mA各1隻，可滿足多點同時測試電壓、電流的動態監測。
（4）其它器件組成：有l～2W電阻22隻、電容7隻、二極管(穩壓管)3隻、電位器2隻(1K、10K各1隻)、阻容擴展插座4隻，6.3V指示燈1隻，運放四組等。
（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。
三、可完成以下實驗：
1、線性與非線性元件的伏安特性。
2、電位及其與電壓關係的研究。
3、基爾霍夫定理。
4、疊加定理。
5、電壓源與電流源的等效變換。
6、戴維南及諾頓定理。
7、受控源VCVS、VCCS的實驗。
8、典型電信號的觀察和測量。
9、RC一階電路的響應測試。
10、二階電路的響應測試。
11、RC選頻網絡特性測試。
12、R、L、C元件在正弦電路中的特性實驗。
13、R、L、C串聯諧振電路的研究。
14、R、L、C並聯諧振電路的研究。
15、雙口網絡測試。
16、其它電路的研究。
