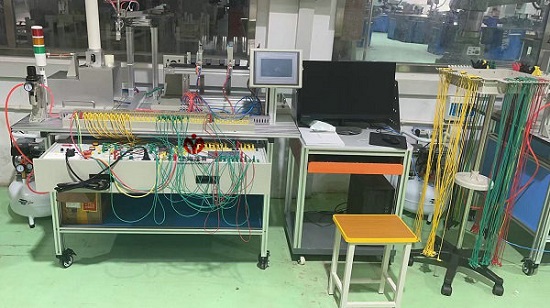

光機電一體化實訓設備--（MY-18)產品概述：
本實訓設備是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研製的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。該實訓裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、步進電機（或伺服電機）模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或技能競賽要求組裝，具有生產功能的機電一體化設備。同時還要求具有可拓展功能，可以組成更加大型的生產模擬係統，以配合各個用戶學校不同層次，不同專業的教學及培訓要求。
二、實訓台特點：
二、實訓台特點：
1、整台裝置采用小型化設計，整體合理緊湊，性價比高，非常適合學校在實訓、教學中對工位數量的要求；
2、豐富的實訓內容：裝置可滿足學校教學、實訓活動中對課程、項目不同的需求, 可完成各種實訓項目；
3、適合的教學、實訓指導書：從淺入深、由易到難、循序漸進、層次分明,根據學校的教學進度，提供多個合理的實訓項目和實訓指導。
2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓台結構：
2、豐富的實訓內容：裝置可滿足學校教學、實訓活動中對課程、項目不同的需求, 可完成各種實訓項目；
3、適合的教學、實訓指導書：從淺入深、由易到難、循序漸進、層次分明,根據學校的教學進度，提供多個合理的實訓項目和實訓指導。
三、技術參數：
1、交流電源：三相五線 AC 380V±10% 50 Hz；2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
四、實訓台結構：
實訓裝置台架為鋁合金導軌式，實訓考核裝置PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與接線端子連接，各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
1、鋁合金導軌式實訓台：可以安裝送料機構、機械手、傳輸分揀機構。實訓模塊及PLC主機等可以放置在拉出式的底座上。
2、觸摸屏：MCGS7062 7寸真彩色觸摸屏。
3、PLC模塊及變頻器模塊：三菱PLC 40點以上IO；變頻器不小於0.4kw；
4、電源模塊：三相電源總開關（帶漏電和短路保護）1個，單相電源插座2個；按鈕模塊：24 V/6 A、5 V/2 A各一組；急停按鈕1隻，轉換開關1隻1，按鈕黃、綠各1隻；
5、雙井式上料機構：井式工件庫2件，物料推出機構2件，光電傳感器2隻，磁性開關2隻，單缸氣缸2隻，單控電磁閥2隻，警示燈1隻，主要完成將工件庫中的工件依次推出。
6、氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器選用SMC；整個搬運機構能完成四個自由度動作，手臂伸縮、手臂運動、手爪上下、手爪鬆緊。
7、物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶中間裝有兩個出料槽，對應位置有電感傳感器、紅外傳感器等，同時正對料槽位置裝有推料氣缸，共計兩個氣缸。傳送帶采用可拆卸的鋁合金支架。
五、部分實訓項目：|
1．氣動係統的安裝與調試： （1）氣動方向控製回路的安裝 （2）氣動速度控製回路的安裝 （3）氣動順序控製回路的安裝 （4）氣動機械手的安裝 |
（5）氣動係統氣路的連接 （6）磁性開關的位置調整 （7）氣動係統調試 （8）擺動控製回路的安裝 |
|
2．變頻器的安裝與調試 （1）變頻器與交流電機主電路的連接 （2）變頻器麵板的參數設置與操作 |
（3）變頻器麵板控製交流電機調速 （4）通過變頻器外部端子控製電機啟停 |
|
3．機電設備的安裝與調試 （1）傳動裝置同軸度的調整 （2）皮帶輸送機的安裝與調整 （3）搬運機械手設備安裝與調試 |
（4）物件分揀設備的安裝與調試 （5）送料設備的安裝與調試 （6）自動生產線設備安裝與調試 |
|
4．電氣控製電路的安裝與PLC編程 （1）電動機正反轉控製電路的連接與程序編寫 （2）電動機調速控製電路的連接與程序編寫 （3）皮帶輸送檢測程序編寫 |
（4）氣動順序動作控製程序編寫 （5）氣動機械手控製程序編寫 （6）機電一體化設備控製程序編寫 （7）自動生產線控製程序編寫 |
|
5、步進電機係統的安裝與plc控製 （1）直線導軌的安裝調試 （2）滾珠絲杠的安裝於調試 |
（3）步進電機係統的安裝及連線 （4）步進電機係統的plc控製程序編寫 （5）步進電機的位置控製編程 |
|
6．自動控製係統的安裝與調試 （1）多種傳感器的安裝與調試 （2）皮帶輸送檢測的自動控製 （3）機械手的自動控製 |
（4）機電一體化的自動控製 （5）PLC控製係統的安裝與調試 （6）自動生產線的安裝與調試 |
|
7．觸摸屏基本控製及設置 （1）觸摸屏的接線和基本參數設置 |
（2）基於觸摸屏控製方式的基本指令編程練習； （3）PLC、觸摸屏與變頻器通信控製。 |
|
8．可用於考核或技能競賽，可考察的職業能力 （1）機械構件的裝配與調整能力 （2）機電設備的安裝與調試能力 （3）電路安裝能力 |
（4）氣動係統的安裝與調試能力 （5）機電一體化設備的控製程序的編寫能力 （6）自動控製係統的安裝與調試能力 |
