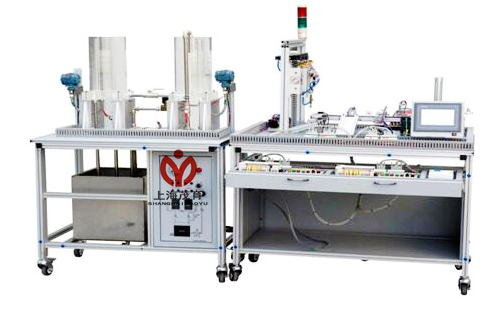

光機電氣一體化實訓考核裝置--產品概述：
本裝置由鋁合金導軌式實訓台、典型的機電一體化設備的機械部件、PLC模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝置用於機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝.具有生產功能的機電一體化設備。
二、實訓內容：
1、氣動係統的安裝與調試項目：
選用該裝置配置的單出杆氣缸、單出雙杆氣缸、真空吸盤等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：
（1）氣動方向控製回路的安裝；
（2）氣動速度控製回路的安裝；
（3）真空發生器控製回路的安裝；
（4）氣動順序控製回路的安裝；
（5）氣動機械手裝置的安裝；
（6）氣動係統安裝與調試；
2、電氣控製電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
（1）電動機正反轉控製電路的連接與控製程序編寫；
（2）電動機調速控製電路的連接與控製程序編寫；
（3）氣動方向控製程序編寫；
（4）氣動順序動作控製程序編寫；
（5）氣動機械手控製程序編寫；
（6）皮帶輸送機控製程序編寫；
（7）機電一體化設備控製程序編寫；
（8）步進控製程序編寫；
（9）自動生產線控製程序編寫。
3.、機電設備安裝與調試項目:
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
（1）傳動裝置同軸度的調整；
（2）皮帶輸送機的安裝與調整；
（3）龍門裝置設備安裝與調試；
（4）物件分揀設備的安裝與調試；
（5）送料設備的安裝與調試；
（6）自動生產線設備安裝與調試。
4、自動控製係統安裝與調試項目：
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
（1）多種傳感器的安裝與調試；
（2）機械手的自動控製；
（3）皮帶輸送機的自動控製；
（4）機電一體化設備的自動控製；
（5）PLC控製係統的安裝與調試；
（6）自動生產線的安裝與調試。
該實訓考核裝置用於考核或技能競賽，可考察的職業能力：
★機械構件的裝配與調整能力；
★機電設備的安裝與調試能力；
★電路安裝能力；
★氣動係統的安裝與調試能力；
★機電一體化設備的控製程序的編寫能力；
★自動控製係統的安裝與調試能力。
三、主要技術參數:：
1、交流電源：三相四線 AC 380V±10% 50 Hz；
2、工作溫度：-10～40 ℃；環境濕度：≤90%（25℃）；
3、外形尺寸：長×寬×高=1200×800×1500 mm；
4、整機功耗：≤1.5 kW；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
