傳感器技術實驗裝置,傳感器實驗台,傳感器檢測技術實驗台

一、傳感器技術實驗裝置-產品概述：
本裝置是根據《教育行業標準》電工實驗室或電類專業實訓室儀器設備配備標準，是適應不同類別與不同層次的專業，推出模塊化的實訓設備，傳感器實驗台主要用於各大、中專院校開設的自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控製、機械量電則等課程的實驗需要。

傳感器

二、性能參數：

1、實訓台提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓範圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四隻數碼管，2隻發光管組成，輸入阻抗100KΩ，精度1%。
頻率測量範圍1-9999 Hz，轉速測量範圍1-9999Pem。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控製調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
三源部分：
1、加熱源：16V交流電源加熱，溫度控製範圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調範圍0~2400/分轉。
3、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。USB、RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界麵，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
技術參數：

輸入電源	AC220V 50Hz	直流電源	±5V ±15V
直流電源	±2V~±10V	直流電源	2 V ~24V
穩壓係數	±1%	電壓紋波	≤10mV
非線性誤差	≤5%	測量精度	≤1%
功耗	100VA	輸出電流	1A

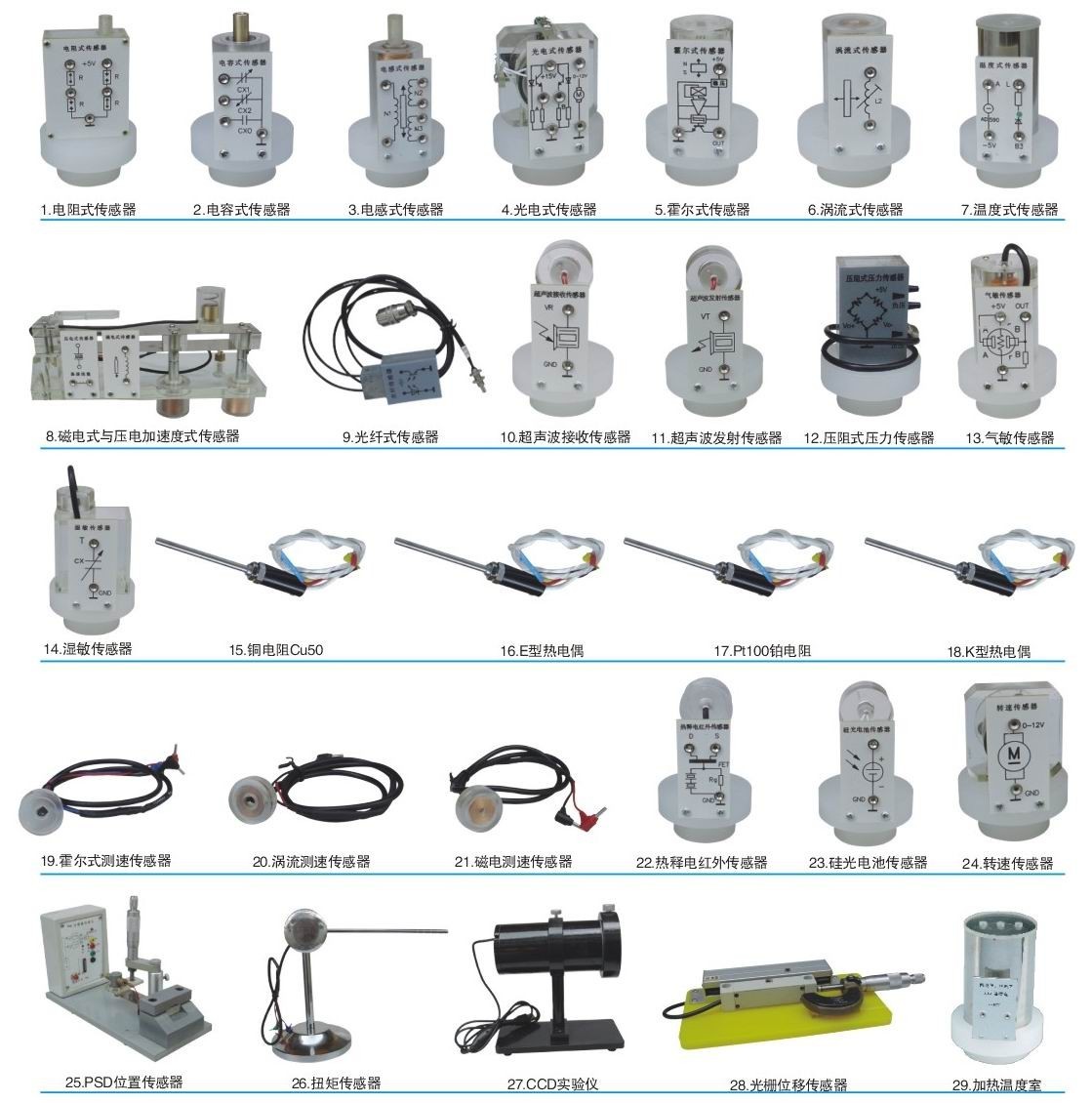

傳感器種類及技術指標：（參考值）

序號	實驗模塊	傳感器名稱	量程	精度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2	電阻霍爾式傳感器模塊	霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器模塊	電感式傳感器	± 5mm	± 3%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 1mm	± 3%
7	溫度式傳感器模塊	溫度式傳感器	0-100℃	± 2%
8		磁電式傳感器		0 .5V/m
9	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	± 2%/s
10	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器模塊	壓力傳感器	0-50kpa	± 2%
12	超聲波傳感器模塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模塊	濕敏傳感器	10-95%RH	± 5%
15		霍爾式測速傳感器	0-2400 轉/分	± 1.5%
16		渦流測速傳感器	0-2400轉/分	≤ 1.5%
17		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
18		轉速傳感器	0-2400轉/分	≤ 1.5%
19	熱電偶、熱電阻傳感器模塊	K 型熱電偶傳感器	0-100℃	± 3%
20		E型熱電偶傳感器	0-100℃	± 3%
21		Pt100鉑電阻傳感器	0-100℃	± 3%
22		Cu50銅電阻傳感器	0-100℃	± 3%
23	移相器、相敏檢波器模塊
24	熱釋電紅外傳感器模塊	熱釋電紅外傳感器		3200V/W
25	矽光電池傳感器模塊	矽光電池傳感器		0.35A/W
26	集成溫度LM35傳感器模塊	集成溫度LM35傳感器	0-100℃	± 2%
28	PN結、正與負溫熱敏電阻傳感器模塊	PN結溫度傳感器	0-100℃	± 3%
29		正溫熱敏電阻傳感器	0-100℃	± 3%
30		負溫熱敏電阻傳感器	0-100℃	± 3%
31	光敏二極管、光敏三極管與光敏電阻傳感器模塊	光敏二極管傳感器	隨光照度變化	± 3%
32		光敏三極管傳感器	隨光照度變化	± 3%
33		光敏電阻傳感器	電阻隨光變化	± 3%
34		PSD位置傳感器
35	扭矩傳感器模塊	扭矩傳感器	0-6000gcm	±2%Fs
36	光柵位移傳感器模塊	光柵位移傳感器	0-25mm
37		CCD實驗儀

傳感器特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯製做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。

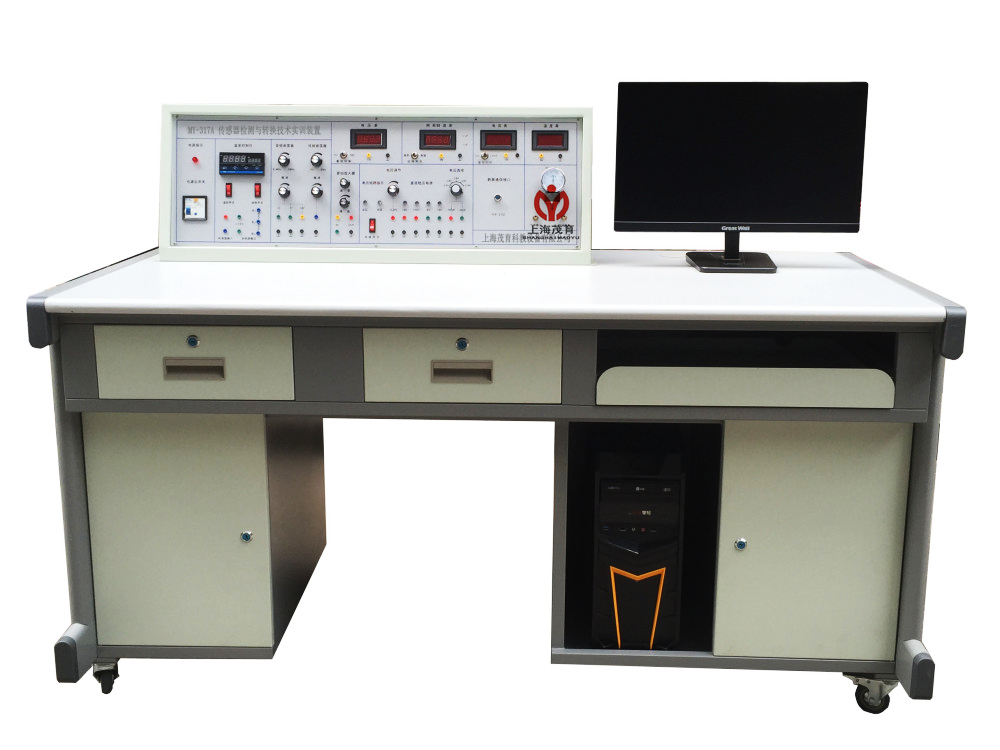

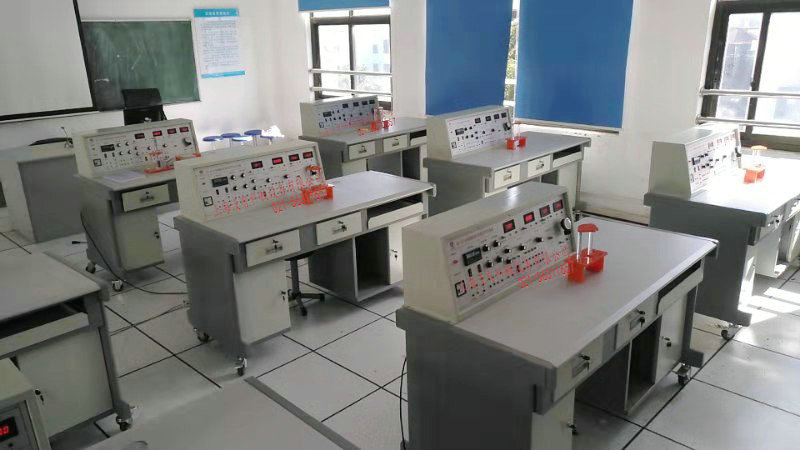

4、本實訓裝置由主控台、傳感器、實驗模塊、位移台架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌櫃存放實驗模塊，抽屜存放各種傳感器。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
三、實驗項目：

帶*為實驗為思考實驗
    實驗一          電阻式傳感器的單臂電橋性能實驗
    實驗二          電阻式傳感器的半橋性能實驗
    實驗三          電阻式傳感器的全橋性能實驗
    實驗四          電阻式傳感器的單臂、半橋和全橋的比較實驗
    實驗五          電阻式傳感器的振動實驗*
    實驗六          電阻式傳感器的電子秤實驗*
    實驗七          變麵積式電容傳感器特性實驗
    實驗八          差動式電容傳感器特性實驗
    實驗九          電容傳感器的振動實驗*
    實驗十          電容傳感器的電子秤實驗*
    實驗十一        差動變壓器的特性實驗
    實驗十二        自感式差動變壓器的特性實驗
    實驗十三        差動變壓器的性能實驗
    實驗十四        激勵頻率對差動變壓器特性的影響
    實驗十五        差動變壓器的振動實驗*
    實驗十六        差動變壓器的電子秤實驗*
    實驗十七        光電式傳感器的轉速測量實驗
    實驗十八        光電式傳感器的旋轉方向測量實驗
    實驗十九        接近式霍爾傳感器實驗
    實驗二十        霍爾傳感器的轉速測量實驗
    實驗二十一      霍爾傳感器的振動測量實驗
    實驗二十二      渦流傳感器的位移特性實驗
    實驗二十三      被測體材質對渦流傳感器特性的影響實驗
    實驗二十四      渦流式傳感器的振動實驗
    實驗二十五      渦流式傳感器的轉速測量實驗
    實驗二十六      溫度傳感器及溫度控製實驗（AD590）
    實驗二十七      K型熱電偶的溫度控製實驗
    實驗二十八      熱電偶冷端溫度補償實驗*
    實驗二十九      E型熱電偶的溫度控製實驗
    實驗三十        Pt100鉑電阻的溫度控製實驗
    實驗三十一      Cu50銅電阻的溫度控製實驗
    實驗三十二      磁電式傳感器的特性實驗
    實驗三十三      磁電式傳感器的轉速測量實驗
    實驗三十四      磁電式傳感器的應用實驗*
    實驗三十五      壓電加速度式傳感器的特性實驗
    實驗三十六      光纖傳感器的位移特性實驗
    實驗三十七      光纖傳感器的振動實驗
    實驗三十八      光纖傳感器的轉速測量實驗
    實驗三十九      壓阻式壓力傳感器的特性實驗
    實驗四十        壓阻式壓力傳感器的差壓測量實驗*
    實驗四十一      超聲波傳感器的位移特性實驗
    實驗四十二     超聲波傳感器的應用實驗
