家用電熱水器維修與安裝實驗裝置,電熱水器維修實驗設備
2026-02-23 08:55
本裝置是根據勞動和社會保障部發布的《家用電子產品維修工、職業技能實訓和鑒定設備技術規範》要求而研發的設備，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
二、技術性能：
1、輸入電源：單相三線製 AC220V ± 10% 50HZ
2、工作環境：溫度 -10 ℃ ～ + 50 ℃
3、整機容量：＜ 2KW
4、安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
5、外形尺寸： 100cm × 70cm × 165cm
三、係統組成：

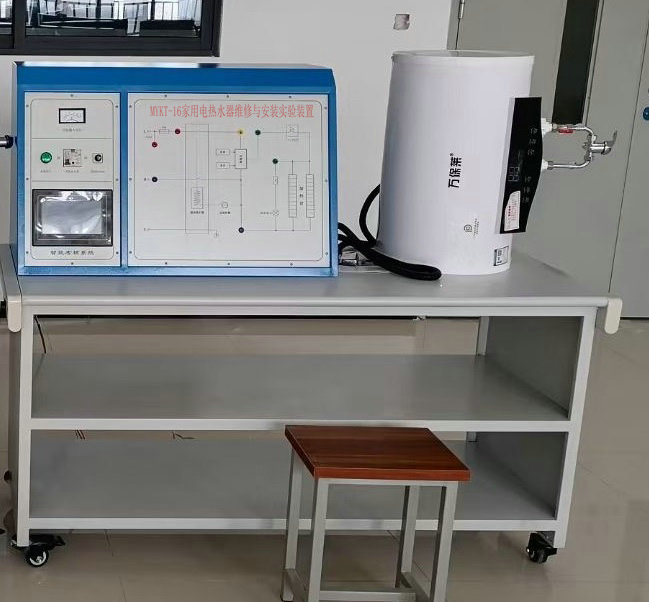

1、本裝置由實訓控製屏、實訓桌、電熱水器和實訓組件四部分組成
1）實訓控製屏（鐵質雙層亞光密紋噴塑結構，鋁塑麵板）
2）交流電源（均（jun1）帶有過流保護）
輸出電源：市電不隔離輸出 220V 50HZ、隔離變壓器輸出 220V 50HZ
3）直流電源：± 24V/+12V/+5V
4）電熱水器器： 遙控密閉型儲水式電熱水器
2、實訓組件：
本裝置由遙控密閉型儲水式電熱水器模塊、實驗水箱，循環水泵、智能實訓考核係統組成。
1）電熱水器實訓模塊
配置電熱器內部電路控製係統原理圖，故障模擬檢測點，內置設故排故係統（可由電腦隨機故障點）、故障點采用可更換透明元件、即學生根據故障現象排查損壞元件，采用插拔式更換元件。
3、實訓桌： 整體結構采用鋼木落地台式 ，利於實驗室布局。桌麵為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和櫃門，用於放置工具和資料等。
四、實訓項目：
1、電熱水器安裝與管路設計實驗
2、主板 +12V 電源丟失故障
3、紅外接收頭損壞故障
4、指示燈亮不加熱故障現象與維修
5、電熱水器加熱溫度低於設定溫度故障現象與維修
6、電熱水器溫度傳感器故障
7、按鍵開關損壞
8、漏電開關故障
9、電加熱故障
10、熱水器溫度保險故障
