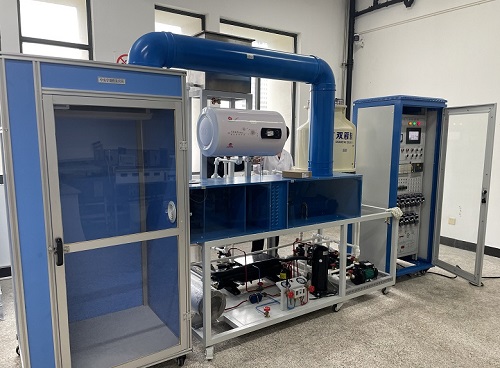

中央空調實訓考核裝置--采用水冷機組，不鏽鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控製器及工業總線控製，由計算機通過通信總線與PLC進行通信，控製整個中央空調的運行。空調的運行參數由各類傳感器進行采集，並通過通信總線送入計算機中，通過專用中央空調組態控製軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示係統的設備結構、控製原理和流程。
一、實訓平台功能：
1、中央空調係統的認知及使用
2、製冷原理與熱交換技術
3、中央空調係統常用傳感器識別與應用
4、中央空調的PLC編程與控製應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控製技術應用
11、網絡通訊技術及其應用。
12、具有自動溢水保護係統
二、實訓平台配置：
2、製冷原理與熱交換技術
3、中央空調係統常用傳感器識別與應用
4、中央空調的PLC編程與控製應用
5、中央空調的運行操作及考核
6、中央空調運行保護與日常維護操作考核
7、中央空調故障維修及考核
8、變頻器應用
9、觸摸屏應用
10、計算機數據采集與組態控製技術應用
11、網絡通訊技術及其應用。
12、具有自動溢水保護係統
二、實訓平台配置：
1、電氣參數
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、係統對象配置
設備整體與實際中央空調係統結構相同，采用開放式不鏽鋼框架結構，各部件布局合理操作方便。係統由製冷機組、冷卻水係統、冷凍水係統、製熱係統、空氣調節係統（風管組件）、模擬房間、電控櫃、計算機等部分組成，並配有集水器、分水器、膨脹水箱。
（1）製冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、幹燥過濾器等組成，管路中還設有控製閥等實訓所必需的部件，管路中視液鏡可觀察製冷劑狀態等設備組成。製冷機組主要完成製冷工作，製冷劑為R22。
（2）冷卻水係統
由1套噴淋式冷卻塔機組、2台冷卻水泵組成，主要完成製冷機組冷卻散熱工作。
（3）冷凍水係統
由2台冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成製冷機組的冷凍水循環工作。
（4）製熱係統
由模擬鍋爐（電加熱式）、1台熱水泵組成，主要完成製熱工作。
（5）空氣調節係統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控製器及風量調節係統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控製裝置配置
整個中央空調采用PLC可編程控製器及工業總線控製，由計算機通過通信總線與PLC進行通信，控製整個中央空調的運行。空調的運行參數由各類傳感器進行采集，並通過通信總線送入計算機中，通過專用中央空調組態控製軟件進行實時監控。在現場控製櫃上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏：5.7英寸彩色觸摸屏
（2）軟件配置
1、PLC編程軟件，配套PLC實訓程序及實訓指導書。
2、中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師台和學生台電腦（30台）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障，學生台通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（1）通訊配置
可以實現多台電腦聯網控製係統。
（2）工具儀表配置
1、品牌台式微機1台 （校方自備）
2、數字萬用表1個
3、裝配工具1套
工作電源：三相五線380V±10%，50Hz
安全保護：具有接地保護，漏電保護，過流保護。
額定功率：<5KW
2、係統對象配置
設備整體與實際中央空調係統結構相同，采用開放式不鏽鋼框架結構，各部件布局合理操作方便。係統由製冷機組、冷卻水係統、冷凍水係統、製熱係統、空氣調節係統（風管組件）、模擬房間、電控櫃、計算機等部分組成，並配有集水器、分水器、膨脹水箱。
（1）製冷機組
由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、幹燥過濾器等組成，管路中還設有控製閥等實訓所必需的部件，管路中視液鏡可觀察製冷劑狀態等設備組成。製冷機組主要完成製冷工作，製冷劑為R22。
（2）冷卻水係統
由1套噴淋式冷卻塔機組、2台冷卻水泵組成，主要完成製冷機組冷卻散熱工作。
（3）冷凍水係統
由2台冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成製冷機組的冷凍水循環工作。
（4）製熱係統
由模擬鍋爐（電加熱式）、1台熱水泵組成，主要完成製熱工作。
（5）空氣調節係統（風管組件）
由過濾器、表冷器、電加熱器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間
由1套風機盤管、1套溫度控製器及風量調節係統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控製裝置配置
整個中央空調采用PLC可編程控製器及工業總線控製，由計算機通過通信總線與PLC進行通信，控製整個中央空調的運行。空調的運行參數由各類傳感器進行采集，並通過通信總線送入計算機中，通過專用中央空調組態控製軟件進行實時監控。在現場控製櫃上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。
3、PLC:三菱FX2N-48MR
4、變頻器：三菱FR-S540E-0.75K-CH
5、觸摸屏：5.7英寸彩色觸摸屏
（2）軟件配置
1、PLC編程軟件，配套PLC實訓程序及實訓指導書。
2、中央空調配套組態軟件。
（3）網絡監控及智能考核軟件，實現教師台和學生台電腦（30台）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。 教師機設置故障，學生台通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。
（1）通訊配置
可以實現多台電腦聯網控製係統。
（2）工具儀表配置
1、品牌台式微機1台 （校方自備）
2、數字萬用表1個
3、裝配工具1套
