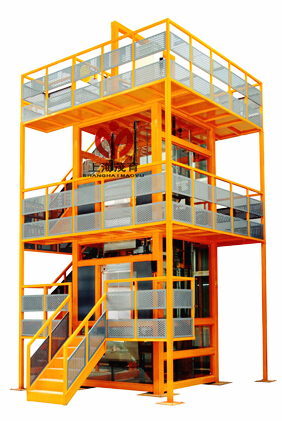

本裝置是根據真實電梯的維護和保養要求開發的一種電梯實訓平台。適合於各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構。同時配套有相應的故障點設置，學生可以通過故障現象在裝置上檢測查找故障點的位置，並將其修複。學生也可以根據電梯定期檢查的要求對電梯的相應部位進行檢測和修護。通過在該實訓裝置上的實訓，使學生能夠真正學習和掌握電梯的維保技術及技能。特別設計的井架，為老師在實訓中對學生的教學和指導提供了非常方便的平台。
二、技術參數：
1、工作電源：三相五線 AC380V /220V ±7.5% 50Hz
2、裝置尺寸：4500×3700×7400（長×寬×高）
3、廳門淨尺寸： 800×1000 mm
4、提升高度：1800 mm
5、額定速度： 0.2m/s
6、中分開門型式
7、集選變頻控製方式
8、安全保護措施：接地保護、過流、過載、漏電保護及防摔、防撞保護功能，符合國家相關的標準。
9、最大功率消耗≤1.6KW
三、功能特點：
1、結構的真實性：本設備完全采用真實電梯的機構及部件組成，主要由曳引係統、導向係統、轎廂係統、門係統、重量平衡係統、電力拖動係統、電氣控製係統及安全保護係統。
1）曳引係統：主要由曳引機、曳引鋼絲繩、導向輪、反繩輪等組成；曳引機由永磁同步電動機、製動器、減速箱等組成，為電梯的運行提供動力。曳引鋼絲繩連接轎廂和對重，驅動轎廂升降。
2）導向係統：主要由導軌、導靴、導軌支架等組成；導靴安裝在轎廂和對重架上，與導軌配合，強製轎廂和導軌運動於導軌上；導軌架主要起支撐導軌的作用。
3）轎廂係統：由轎廂架與轎廂體（轎壁、轎頂、轎底及操縱箱等）構成。
4）門係統：由轎廂門、層門、開門機、門鎖裝置等組成。
5）重量平衡係統：由對重和對重塊裝置等組成。
6）電力拖動係統：由供電係統、曳引電動機、速度反饋裝置、調速裝置等組成；主要提供動力，實現電梯調速控製。
7）電氣控製係統：由操縱裝置、位置顯示裝置、控製櫃、平層裝置、選層器等組成。
8 )安全保護係統：組成：主要由限速器、安全鉗、緩衝器、端站保護裝置等組成。保證電梯安全使用，防止一切事故發生；
2、實訓的便捷性：為了盡可能反應出設備的的真實性，鋼結構支架的模擬井道，真實的電梯機構及部件，模擬出電梯真實的工作環境。源於真實、高於真實的設計理念，公開、透明的設計思路，為教學提供了真實、便捷的實訓平台3、教學的全麵性：傳統教學實訓設備隻是純粹完成學校驗證性實訓而刻意設計製造的產品，造成教學和實際相脫節的現象，故教育方式十分必要。本產品選用目前主流的永磁同步電動機驅動，控製部分采用全數字化的微機控製係統（VVVF）整個裝置采用真實的部件組成，導軌、轎廂、廳門、轎廂門、限速器、對重裝置等都采用真實的部件或配套的機構，設備真實、便捷的實訓平台，完全符合現場化工作的標準。4、設備的規範性：主流的一體化控製係統、緊湊的機械機構、多重的安全保護、開放式教學平台，真實、便捷的實訓平台，完全符合現場化規範的標準。5、產品的安全性：開放式教學目的，主要是提高學生的實際動手能力。為了保證工作人員的安全，本設備設有製動器、限速器—安全鉗、上下極限開關、門聯鎖機械—電氣聯動、急停開關、檢修開關、緩衝器、防護欄、斷相、錯相等多重安全保護措施；
四、實訓項目：
1、曳引電動機變頻驅動控製電路檢測調節及故障查找實訓；
2、曳引機製動器機械調節及故障查找實訓；
3、轎廂門電動機變頻器驅動控製電路檢測調節及故障查找實訓；
4、限速器動作調節實訓；
5、限速器動作控製電路檢測即故障查找實訓；
6、安全鉗調節檢測調節實訓；
7、安全鉗傳動機構調節檢測調節實訓；
8、轎廂門傳動機構調節、維護、故障查找及排除實訓；
9、轎廂門控製電路故障查找及排除實訓；
10、廳門傳動機構調節、維護、故障查找及排除實訓
11、廳門控製電路故障查找及排除實訓；
12、轎廂導軌檢測、調節實訓；
13、對重導軌檢測、調節實訓；
14、導靴與導軌的檢測、調節實訓；
15、平層裝置調節及控製電路故障查找及排除實訓；
16、樓層轎廂召喚箱調節及控製電路故障查找及排除實訓；
17、轎內按鈕操縱箱控製電路故障查找及排除實訓；
18、指層燈箱控製電路故障查找及排除實訓；
19、轎頂檢修箱控製電路故障查找及排除實訓；
20、上端極限位置保護裝置控製電路故障查找及排除實訓；
21、下端極限位置保護裝置控製電路故障查找及排除實訓；
22、照明控製電路故障查找及排除實訓；
23、通訊電路故障查找及排除實訓；
24、微機控製電路故障查找及排除實訓；
25、電源電路故障查找及排除實訓；
