機械製圖陳列櫃,機械展示櫃,示教陳列櫃
2026-03-11 08:42
本陳列櫃是根據大、中專院校、技校、職業學校的教材而設置的教學實驗室設備，目的是使學生加強對《機械製圖》的認識。本陳列櫃主要包括零件的標準要素，常用標準件和標準部件及其標準數據，作圖方法和步驟以及圖樣等進行陳列，對機械專業的學生的理論學習，使用範圍等增強認識、加深理解，是機械專業學校提高教學質量的理想的機械陳列櫃設備。本機械製圖陳列櫃共分16個櫃，每個櫃有每個櫃的特點。（機械工程製圖陳列櫃、機械綜合陳列櫃、機械原理陳列櫃、機械設計基礎陳列櫃、機械基礎示教陳列櫃、機械設計基礎陳列櫃）
陳列櫃外形尺寸：1200×400×1800mm

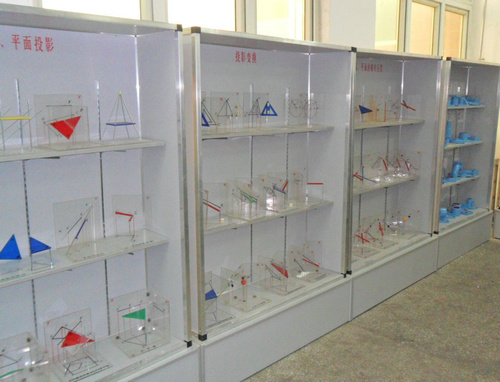

二、參考圖：
陳列櫃外形尺寸：1200×400×1800mm

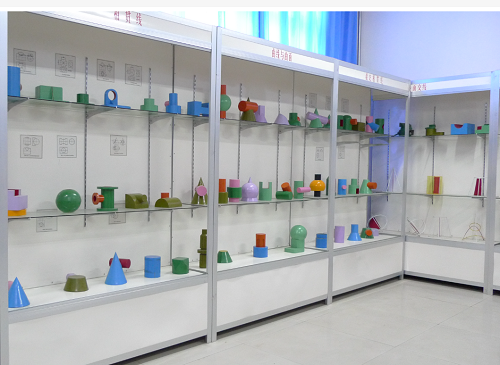

二、參考圖：
三、各櫃內容如下：
| 序號和名稱 | 陳 列 櫃 內 容 |
| 第一櫃 製圖基本知識與工具 | 前言、圖紙幅麵尺寸、圖框格式、規定比例、標準字體、鉛筆、帶橡皮擦的鉛筆、圓形量角器、比例尺、幾何板、橡皮擦、大圓錐、小圓錐、三角尺（２種）、扁尺（２種） |
| 第二櫃 點、直線、平麵的投影 | 點在Ｖ、Ｈ、Ｗ麵體係中的投影、投影麵平行線（３件）、平麵投影的特性（３件）、中心投影法、正投影法、斜投影法、投影麵平行麵的投影圖例（３件）、一般位置直線、作線段ＡＢ３：２的分點Ｃ |
| 第三櫃 點、直線、平麵的相對位置 | 兩點的相對位置、平行兩直線的投影位置、交叉的兩直線位置、一般位置直線的投影圖、用輔助線法求直線與平麵的貫穿點、利用投影的積聚性求兩平麵的交線、處於投影麵平行麵位置的跡線平麵（３件） |
| 第四櫃 投影變換 | 換麵法投影、一般位置直線變換成投影麵垂直線、一般位置直線變換成Ｖ麵的平行線、變換Ｖ麵對點的投影變換、變換Ｈ麵對點的投影變換、一般位置平麵變換成投影麵垂直麵、二次換麵法、求點到直線 的距離、求兩平行麵的夾角 |
| 第五櫃 曲麵與曲線 | 斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱、斜置的圓錐、斜圓錐、上下倒置的圓台、有半個圓台槽的半圓柱、有半球槽的圓柱體、組合回轉體示例一、組合回轉體示例二、頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱截交線、球麵的水平投影的轉向輪廓線、圓錐與平麵的截交線的投影、雙曲拋物麵、單葉回轉雙曲麵（ 2 件）、柱狀麵、錐狀麵 |
| 第六櫃 截交相貫 | 圓柱的兩側切片、圓柱的中間開槽、圓柱管的兩側切片、圓柱管的中間開槽、半圓球中間切槽、三棱錐的投影、圓柱與圓台的相貫線 |
| 第七櫃 相貫線 | 兩圓柱正交相貫的兩種情況（３件）、作圓柱圓錐的相貫線、圓柱與圓錐相貫（３件）、圓柱穿孔的相貫線（軸上圓柱孔、不等徑圓柱孔、等徑圓柱孔）、圓台與半球的相貫線、相貫線的特殊情況（３件） |
| 第八櫃 表麵交線 | 正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表麵投影、半圓球凹槽投影、圓錐表麵取點、圓錐截交線投影、立體表麵交線實例模型（ 10 件） |
| 第九櫃 組合體 | 組合體的組合形式、組合體的分類（切割型、疊加型、綜合型）、組合體（ 7 件）、看組合體視圖（ 9 件） |
| 第十櫃 機件表達方法 | 視圖（ 3 件）、剖麵（ 2 件）、簡化畫法（ 2 件）、剖視（局部剖視、階梯剖、聯杆的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖） |
| 第十一櫃 零件圖概述 | 跟刀架、手輪、端蓋、蝸輪減速箱、端蓋、支架、閥蓋、搖臂等 |
| 第十二櫃 零件圖、齒輪、鍵、彈簧 | 鍵的形式（普通平鍵、半圓鍵、鉤頭楔鍵、花鍵）、零件圖（箱體、彎臂、法蘭、支架）、常用齒輪傳動（圓柱齒輪、錐齒輪、蝸杆與蝸輪）、彈簧（壓縮彈簧、拉伸彈簧、扭轉彈簧、錐形彈簧） |
| 第十三櫃 裝配圖表達方法 | 三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗 |
| 第十四櫃 裝配圖讀圖 | 齒輪油泵、銑床尾座、車床尾架、減速箱 |
| 第十五櫃 標準件及其它 | 常用標準螺紋（三角形、梯形、鋸齒形、圓柱管螺紋、單線螺紋、雙線螺紋、雙頭螺柱聯接、螺栓聯接、常用的螺紋緊固件：開槽盤頭螺釘、內六角圓柱頭螺釘、十字槽沉頭螺釘、開槽錐端緊定螺釘、六角頭螺栓、雙頭螺柱、 I 型六角螺母、六角開槽螺母、平墊圈、彈簧墊圈）、軸承（單列向心球軸承、圓錐滾子軸承、推力球軸承）、焊接件、焊接接頭形式（對接接頭、 T 型接頭、角接接頭、搭接接頭）、展開圖（正圓錐的展開圖、直角彎頭展開） |
| 第十六櫃 習題集模型 | 本習題集模型由支架、軸承蓋等若幹件模型組成 |
