機械設計基礎陳列櫃-產品概述：
本陳列櫃是根據全國技工學校機械類通用教材《機械基礎》示教陳列櫃是一套電化教學設備，機械基礎陳列櫃共分十個櫃和一個電腦控製台，聲控同步演示，采用單驅動由電腦或電子設備控製運轉演示可由VCD控製順序自動運行講解，又能根據教材教學需要遙控任意選擇進行單獨演示。機械設計基礎陳列櫃模型材料采用進口有機板製造，板麵附有銀滌綸不幹膠作必要的圖表和文字說明，演示形象逼真，運行可靠。
二、主要技術參數：
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、陳列櫃結構：上下櫃整體框架全部采用鋁合金櫃架材料製作，外形美觀，堅固耐用。
5、陳列櫃尺寸：1200×400×17800mm
6、材質：1、鋁木結構，2、鐵結構
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、陳列櫃結構：上下櫃整體框架全部采用鋁合金櫃架材料製作，外形美觀，堅固耐用。
5、陳列櫃尺寸：1200×400×17800mm
6、材質：1、鋁木結構，2、鐵結構

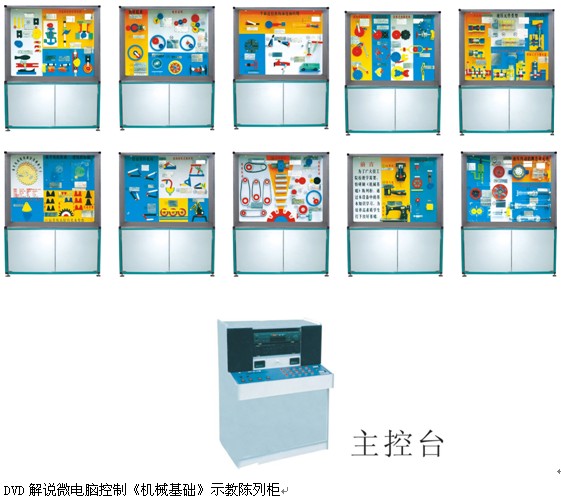

三、參考圖：
(鐵結構 )
四、各櫃內容如下：
| 序號和名稱 | 櫃內模型內容 |
| 主控台 | 微電腦控製係統、DVD、功放、電源控製麵板 |
| 第1櫃、機器的組成及特征 | 單缸內燃機、顎式破碎機、縫紉機、運動副(5件) |
| 第2櫃、平麵連杆機構 | 五杆鉸鏈機構、曲柄滑塊機構、鉸鏈四杆機構、大篩機構、曲柄搖杆機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導杆機構、曲柄搖塊機構、曲柄移動導杆機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構 |
| 第3櫃、凸輪機構 | 內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f |
| 第4櫃、間歇運動機構 | 矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外齧合不完全齒輪機構、內齧合不完全齒輪機構、凸輪式間歇運動機構 |
| 第5櫃、帶傳動 | 同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件) |
| 第6櫃、鏈傳動 | 鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件) |
| 第7櫃、齒輪的傳動 | 內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸杆傳動、弧麵蝸輪蝸杆傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動 |
| 第8櫃、齒輪的基本性質 | 齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒麵點蝕、齒麵膠合、齒麵磨損、漸開線曲麵形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切製齒輪、展成法切製齒輪 |
| 第9櫃、齒輪係 | 定軸齒輪係(2件)、平麵行星齒輪係 a、b、空間行星齒輪係、可變向的齒輪係、汽車後橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪係 |
| 第10櫃、其它常用零件、部件 | 套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧 |
| 第11櫃、螺紋聯接和螺旋傳動 |
螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母 尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、衝點法防鬆、粘合法防鬆、永久防鬆、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸台沉頭座的應用(a、b)、斜麵墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋 |
| 第12櫃、軸和軸轂聯接 | 傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固遊式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪（2件） |
| 第13櫃、軸承 | 滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑係列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固遊式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。 |
