台虎鉗實測繪圖組合訓練裝置,台虎鉗實測繪圖組合訓練設備
2026-03-11 10:52
1、項目實際化：以鋁製小型台虎鉗為訓練對象；
2、功能係統化：台虎鉗拆裝、零件測量、裝配圖繪製和零件圖繪製四位一體的訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的訓練指導書，教和學都十分方便、教學效果顯著；

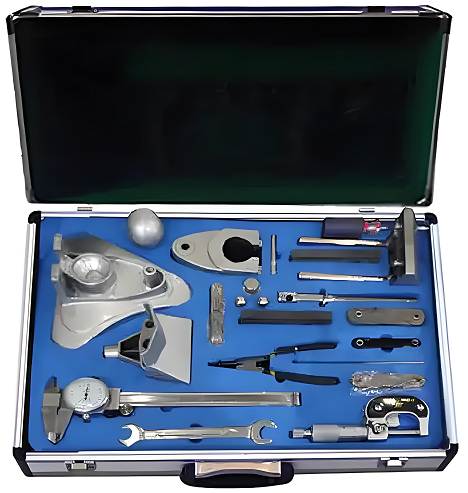

5、管理便利化：台虎鉗、組裝與測量工具及指導書均放在一個精製的箱子裏，管理十分方便。
二、產品參數：
| 《台虎鉗》實測繪圖訓練組合裝置 | |||
| 項 目 | 參 數 | 項 目 | 參 數 |
| 外形尺寸 | 40×30×7cm | 重 量 | 3(kg) |
| 精密測量工具 | 帶表遊標卡尺、外徑千分尺、螺紋樣板、圓弧樣板 | 專用組裝工具 | 外六角扳手、內六角扳手、外卡鉗、螺絲刀等 |
| 測繪部件 |
精製小型台虎鉗（一台） 1、台虎鉗尺寸：148.5X146X152（mm）； 2、鉗口最大移動尺寸：50mm； 3、螺距：L=1.25mm； 4、精度等級：7(GB10095-2018) |
教學資料 |
1、實訓指導書及實訓報告（含電子稿）； 2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、 3、台虎鉗模擬組裝視頻。 4、台虎鉗實物組裝視頻（含）現場演示 1）台虎鉗工作原理（配音 字幕） 2）台虎鉗結構組成（配音 字幕） 3）台虎鉗拆卸過程（配音 字幕） 4）台虎鉗零件草圖繪製（配音 字 5）台虎鉗零件草圖尺寸標注（配音 字幕） 6）台虎鉗裝配過程（配音 字幕） 5、模擬仿真微課教學訓練係統軟件。 |
| 類 型 | 便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精製的綜色箱子裏) | 外觀顏色 | 綜色 |
|
教學軟件 （機電工程課程虛擬仿真教學係統） |
1、《製圖》微課教學係統； 2、《製圖》實訓虛擬仿真教學係統； 3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像） |
||
| 訓練模式 | 訓練內容 |
|
1、台虎鉗組裝訓練； 2、台虎鉗零件尺寸測量訓練； 3、台虎鉗裝配圖繪製訓練； 4、台虎鉗零件圖繪製訓練。 |
訓練一台虎鉗組裝訓練 訓練二台虎鉗零件尺寸測繪 訓練三台虎鉗標準零件確定訓 練四台虎鉗裝配圖繪製 訓練五台虎鉗零件圖繪製 訓練六台虎鉗圖紙文件整理 |
