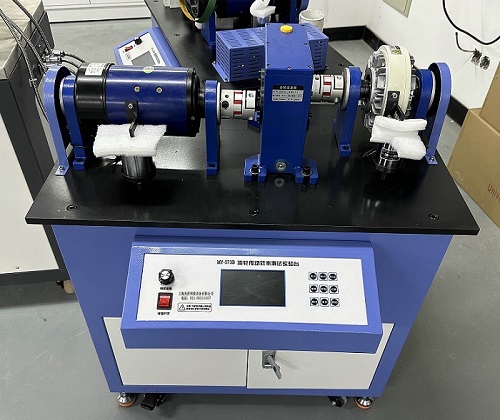

齒輪傳動測試分析實驗台-（MY-573B)產品概況：

實驗台是采用傳感器、微機等先進測控技術的多媒體可視化綜合實驗台，操作方便、效果直觀等優點，用於測試圓柱齒輪傳動或齒輪傳動的效率，適於開放實驗室配備。
二、實驗目的及內容：
1、圓柱齒輪傳動效率、轉速和載荷的測定與分析；
2、掌握測量轉矩、轉速、效率、功率等方法
三、產品特點
1、實驗台組件采用整體式結構，提高了裝配精度，安裝調整、更加迅速方便；
2、本實驗台除設計有測試電機力（轉矩）傳感器外還設計有磁粉加載力（轉矩）傳感器，可測試並反饋磁粉加載器輸出轉矩，如此取樣數據是磁粉加載器的實際轉矩，使傳動效率測量精度更高。
3、該實驗台操作簡便、安全、直觀性強、傳感器測量精度高，係統數據傳輸穩定可靠；使用RS232串口與計算機通訊。
4、實驗台外形為工作台板+箱體落地式結構，工作台板材料為高強度冷軋鋼板，經铇、銑、平磨等工序精工製作，表麵光亮，達二級平板精度，剛度大、抗震性能好。鋼製件精加工表麵均作防鏽處理，發蘭、鍍鎳；箱體表麵噴塑平整光滑清潔、無劃跡和脫落斑點。箱體底部裝有可調地腳螺栓和活動輪，便於實驗室調整布置。
5、配備專用實驗軟件對數據進行處理、分析，可以顯示、保存、打印實測實驗曲線。
6、配套虛擬仿真教學與實驗立體軟件資源
該係統采用重力引擎技術，所有模型包括螺絲與實物1:1建模設計使虛擬軟件係統具有實際的物理意義，虛擬實驗係統，可通過用戶交互操作，360度宣傳，放大縮小，並能完成完成的實驗過程，可通過操作與實物一模一樣的操作麵板操作控製實驗台
三、主要配置及參數：
1、圓柱齒輪減速器1台；m=2 z1=14  z2= 70    加工精度8-8-7GK和8-8-7EJ
2、5英寸彩色觸摸液晶屏 1塊，分辨率800X480
3、直流調速電機 1台 調速0-1450rpm ，功率 355W；
4、壓力傳感器：2個 精度0.1%
5、測速裝置：2套
6、裝拆工具 1套
7、專用軟件光盤 1張；
8、使用說明與實驗指導書 1本
9、外形尺寸 約800×450×1000mm；
10、重量：約110 kg。
