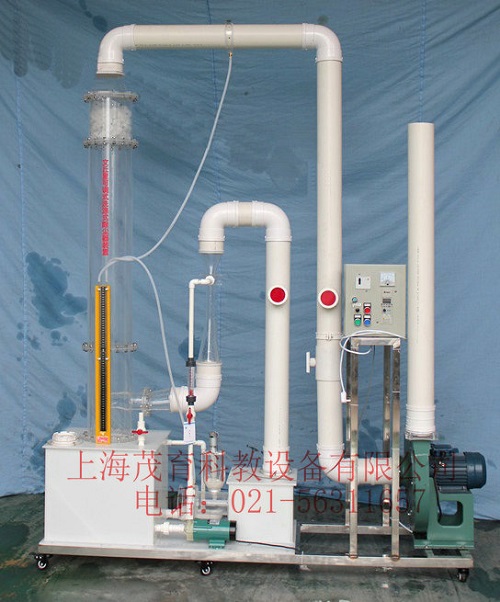

文丘裏可調式洗滌式除塵器,文丘裏可調式洗滌式除塵器實驗裝置
2026-03-14 09:34
文丘裏洗滌器是一種高效高能耗濕式除塵器，含塵氣體以高速通過喉管，水在喉管處注入並被高速氣流霧化，塵粒與液（水）滴之間相互碰撞使塵粒沉降。這種除塵器結構簡單，對0.5～5um的塵粒除塵效率可達99%以上，但壓降，能耗較大。該洗滌器常用於高溫煙氣降溫和除塵，經改進的文丘裏除塵器的形式很多，應用也很廣泛。文丘裏洗滌器主要由文丘裏管（簡稱文氏管）和脫水器兩部分組成。文氏管有進氣管、收縮管、噴嘴、喉管、擴散管、連接管組成。脫水器也叫除霧器，上端有排氣管，用於排出淨化後的氣體；下端有排塵管道接沉澱池，用於排出泥漿。
二、主要技術參數及指標：
1、環境溫度：5℃～40℃、
2、係統風量50~300m3/h
3、除塵效率：90~99%，
4、壓力降：<3000Pa
5、裝置外形尺寸：長2300mm寬500mm高2300mm、
6、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
7、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；、
三、主要配置：
1、文丘裏可調除塵器1套、透明有機玻璃材質、壁厚8mm、含卸除灰塵裝置；
2、通過喉管噴嘴可調裝置1套
3、貯液箱1隻、白色PP板材質、厚度10mm，500×500×500mm、底板上安裝有放空閥，方便將水排淨；
4、流量測量與調節：進水流量計1隻：量程100~1000L/h；
5、防腐蝕提升磁力水泵1台、流量：27～32（L/min)、揚程：3.1～4.3（m）功率30W；
6、有機玻璃粉塵自動加料裝置1套：立式加料；
7、氣塵靜態混合器1套：采用箱式靜態混合器；
8、人工監測進出口2組、測壓環2組、透明測壓軟管1批；
9、離心通風機1台：電源電壓：220V、功率1.1Kw、轉速2900r/min；
10、變頻器1套：控製風機轉矩調節風量大小；
11、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
12、 Ø 110連接管路及控製球閥
13、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
