數據型恒壓過濾實驗裝置,數據型恒壓過濾實驗設備

一、數據型恒壓過濾實驗裝置,數據型恒壓過濾實驗設備,數據型恒壓過濾實驗台產品概述：

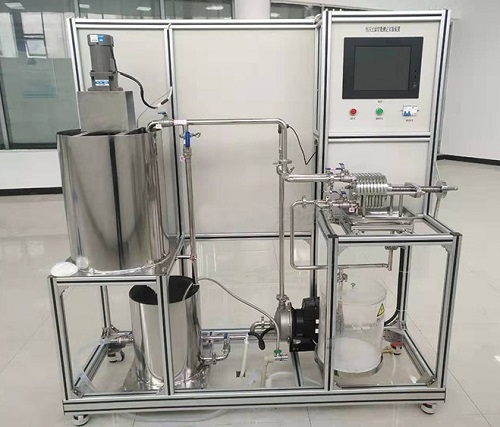

本裝置由恒壓過濾常數測定實驗裝置實驗對象、空壓機、智能儀表上位控製係統、上位控製係統軟件及數據分析處理軟件幾部分組成。
二、功能及特點:
1、整體體現板框壓濾機構造和操作流程；使學生通過恒壓過濾實驗，驗證過濾基本原理。
2、測定過濾常數K、Qe、 e及壓縮性指數S；
3、實驗設備由過濾板、過濾框組成的不鏽鋼小型工業用板框過濾機，實驗設備整體美觀、簡單，操作方便。拌料桶料漿和供料壓力罐都采用了壓縮空氣吹動攪拌。
4、過濾壓力範圍（0--0.3MPa），通過自動壓力改變，體現操作壓力對過濾速率影響；
5、過濾恒壓通過3組恒壓調節閥實現，可一次完成3個恒定壓力實驗過程，三組壓力設定自由調節。
6、濾液量測量：手動控製采用量筒+秒表，自動控製動控製采用電子天平自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據。
7、係統實驗完成後可把壓力罐內的餘料反壓回料漿桶內，可保證壓力罐清潔和無積料堵塞的情況。
三、檢測傳感裝置及二次儀表：
1、過濾壓力測量——選用國標指針壓力表就地顯示，同時采用擴散矽壓力傳感器+數顯儀表測量壓力罐壓力的雙重測量顯示的方法測量。
2、濾液量測量——手動控製采用量筒+秒表，自動控製動控製采用帶RS232接口的電子天平自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據。
3、過濾壓力調節控製——過濾恒壓通過3組恒壓調節閥來實現，可一次完成3個恒定壓力實驗過程，三組壓力設定自由調節。壓力罐壓力的雙重測量顯示的方法測量。
四、技術數據及配置清單：

分項	說明
裝置功能	1、整體體現板框壓濾機構造和操作流程；使學生通過恒壓過濾實驗，驗證過濾基本原理
	2、測定過濾常數K、Qe、 e及壓縮性指數S
	3、可進行不同物料過濾分離的科研開發或產品的中試。
設計參數	對象部分：長x寬x高：1400x500x1500mm，不鏽鋼材質框架（帶滑輪及禁錮角）
	過濾壓力0-0.2Mpa
	單板框過濾板尺寸Ø100mm，4框，2洗滌板，3個非洗滌板，800目工業濾布，濾框容積0.28～0.56升，過濾麵積0.0934m2
	壓縮機供氣壓力：0－0.7Mpa
外形尺寸	對象部分：長x寬x高：1400x500x1500mm，不鏽鋼材質框架（帶滑輪及禁錮角）電器控製箱：集成在對象上壓縮機：長x寬x高：800x300x500mm
公用工程	電：AC220V、5A、單相三線製水：實驗設備自帶過濾料漿攪拌桶，實驗時開啟過濾料漿攪拌桶進水閥門加入一定的水進入過濾料漿攪拌桶，同時加入一定的輕質Ca C0₃原料，空氣攪拌成一定濃度的過濾懸濁液。氣：壓縮空氣，來自空壓機
實驗物料	水同輕質Ca C0₃配置的一定濃度的輕質Ca C0₃原料過濾懸濁液
對象組成	空壓機： 0－0.8Mpa，排氣量0－0.007M3/min
	標準不鏽鋼過濾板框：不鏽鋼材質，過濾板框過濾截麵Ø100mm，三板框組成
	過濾料漿攪拌桶：Ø400mmx600mm不鏽鋼製做。過濾料漿
	過濾料漿壓力罐：鏡麵不鏽鋼材質，Ø350mmx600mm，帶安全閥及玻璃視鏡。
	洗水罐： 12升，不鏽鋼，0.4MPa，自動放淨
	計量槽： 15升，不鏽鋼
	不鏽鋼材質框架（帶滑輪及禁錮角）
檢測組成	變量		檢測機構	顯示機構	產地/型號	備注
	過濾壓力		指針式壓力表精度：1.5%FS	指針壓力表就地顯示	指針式壓力表：杭州儀表廠0－0.6MPa
			擴散矽壓力傳感器+智能數顯表	智能數顯表	智能數顯表：宇電自動化
	濾液量測量		高精度電子天平稱精度：0.1%FS	高精度電子天平稱自帶數碼顯示	高精度電子天平稱自帶數碼顯示及通訊接口：上海精工。
控製調節組成	調節變量		執行機構及調節儀表		台灣雅得克
	過濾壓力調節		恒壓定值調節閥
智能儀表控製係統電器控製箱組成			智能儀表控製係統電器控製箱：集成在對象上，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；配置帶鑰匙的電源啟動控製回路和多組保險絲，同時每一組強電輸出都有旋鈕開，關控製，保證設備安全，操作控製便捷。
軟件組成		載體要求	同方計算機：雙核2.0G，內存2GDDR2，硬盤500G，光驅，鼠標，鍵盤，3年質保，顯示器：19”液晶，全國聯保；操作係統：正版WINDOWS XP。
		在線監控	MCGS5.5通用版組態軟件；
		數據處理	數據處理軟件一套；在線監控軟件；

數據型恒壓過濾實驗裝置,數據型恒壓過濾實驗設備
