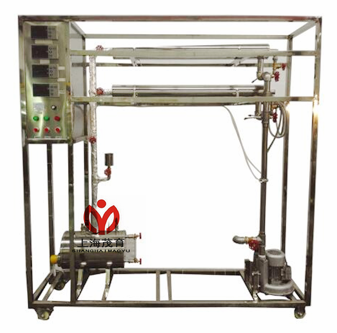

空氣-蒸氣給熱係數測定實驗裝置,空氣-蒸氣給熱係數測定實驗台
2026-03-20 10:27
| 技術指標 | 說 明 |
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，並安裝有禁錮腳，便於係統的拆卸檢修和搬運。 3、本給熱係數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體係，數據測量準確，實驗效果理想，自動化程度高。 4、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。 5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。 6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。 7、整套設備除去特殊材料外均采用工業用304全不鏽鋼材料製作，整體進行精細拋光處理，體現整個裝置的工藝完美性。 8、裝置設計可360度觀察，實現全方位教學與實驗。 9、實驗除可直接在控製櫃進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠實現手動和自動無擾切換操作，並安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。 |
| 實驗目的 |
1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱係數的測定方法，加深對其概念和影響因素的理解。並應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。 2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。 3、求取簡單套管換熱器、強化套管換熱器的對流傳熱係數αi總傳熱係數Ko。 4、了解熱電偶、熱電阻溫度計的使用 |
| 設計參數 |
1、管內Re範圍：1.0～3.0×10 4 ，指數a在 0.75～0.85，擬合精度R大於0.999，2、冷流體空氣流量：5-50m 3/h，溫度：室溫-80゜C。 3、蒸汽發生器最大壓力 0.5 MPa，換熱器內蒸汽最大壓力：100kPa。 |
| 公用設施 |
1、水：裝置自帶304不鏽鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。 2、電：電壓AC220V，功率4.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 3、氣：空氣來自風機（自帶氣源）。 4、實驗物料：水蒸汽---空氣，外配設備：無。 |
