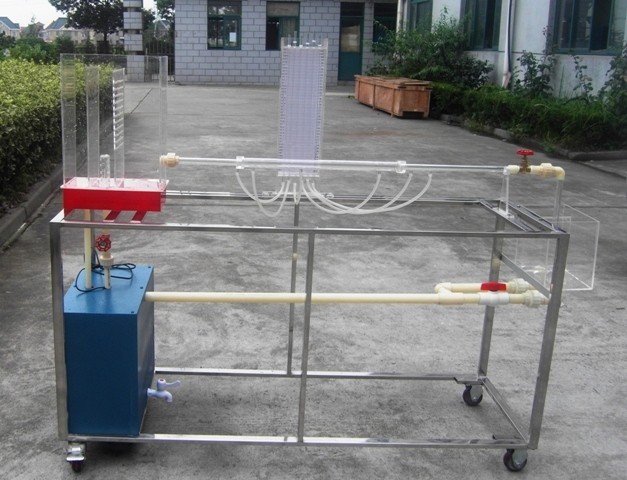

局部阻力係數測定實驗裝置,局部阻力係數測定實驗設備

一、局部阻力係數測定實驗裝置,局部阻力係數測定實驗設備,局部阻力係數測定實驗台實驗目的：

1、掌握測定管道局部水頭損失係數的方法。

2、對圓管突擴突縮局部阻力係數的經驗公式實驗驗證與分析。

3、加深對局部阻力損失機理的理解。

二、局部阻力係數測定實驗裝置,局部阻力係數測定實驗設備,局部阻力係數測定實驗台主要配置：

1、有機玻璃恒定水箱

2、局部阻力管

3、測壓管

4、水泵

5、蓄水箱

6、計量水箱

7、自循環裝置

8、閥門

9、不鏽鋼框架；

三、局部阻力係數測定實驗裝置,局部阻力係數測定實驗設備,局部阻力係數測定實驗台技術參數：

1、實驗水箱是有機玻璃精製成，帶有穩壓溢流口。

2、水泵：功率90W，揚程：8m，額定流量：10L/min。

3、局部阻力管：φ32 mm，L=400mm；φ21 mm，L=400mm，兩點測壓點的距離為200mm。

4、蓄水箱是由PVC板製做而成。

5、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

6、測壓管：φ8×600mm透明有機玻璃管。

7、框架為不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。

8、外形尺寸：1500×450×1500mm。
