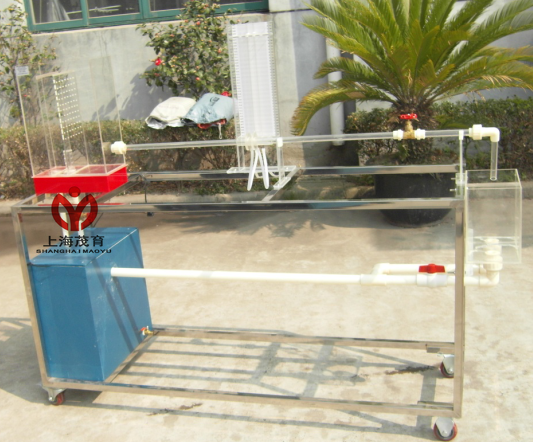

自循環文丘裏流量實驗儀,自循環文丘裏流量實驗裝置
2022-07-07 07:24
1、了解文丘裏流量計的原理及其實驗裝置。
2、通過測出的壓差與流量關係曲線，確定文丘裏流量計的流量係數μ值。
3、可定量測量管道流量，給出流量係數與Re數的相關性。
二、自循環文丘裏流量實驗儀,自循環文丘裏流量實驗裝置,自循環文丘裏流量實驗設備主要配置組成：
1、有機玻璃恒定水箱
2、水泵
3、文丘裏管
4、測壓架
5、移動標尺
6、塑料蓄水箱
7、計量水箱
8、連接管
9、閥門
10、不鏽鋼支架；
11、使用指導書；
1、運行環境：溫度0-400C，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。
2、實驗水箱是由有機玻璃精製而成，並帶有穩壓溢流口。
3、文丘裏管為φ21，總長1000mm，。有機玻璃製作。
4、蓄水箱是由PVC板製做而成，容積為：50L；
5、水泵：功率90W，揚程：8m，額定流量：10L/min。
6、測壓由φ8×600mm的透明有機玻璃管固定在測壓架上精製，並帶有測量標尺。
7、框架為不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8、外形尺寸：1500×470×1500mm。
