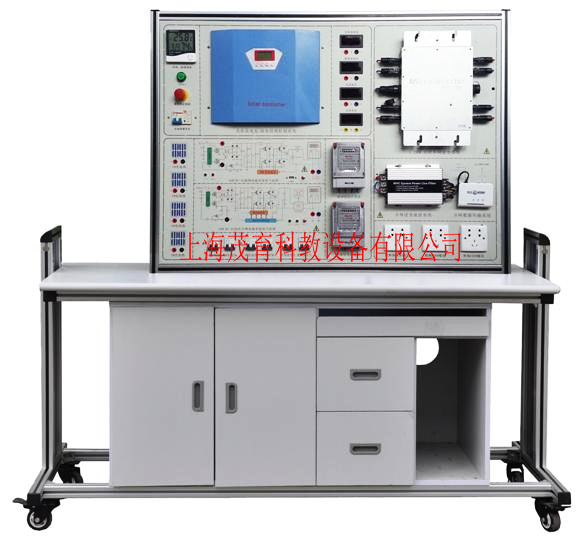

室內實訓裝置操作平台
一、樓宇新能源實訓裝置,光伏發電係統實訓設備,樓宇新能源實訓台產品概述：本實訓裝置主要是針新能源教學大綱實訓教學需求研製，幫助學生理解太陽能光伏發電原理和學習光伏工程應用技能。適用於廣大高等院校、高職院校的電氣工程及自動化、機電一體化技術、計算機控製技術、電力係統自動化技術、電子信息工程和能源動力及新能源生產企業等領域。
圖：光伏發電係統組成圖
1）實驗台各功能模塊完全獨立，實驗內容豐富，便於組合及擴展；
2）係統可組成獨立的離網發電係統或並網發電係統，實驗方便靈活；
3）所采用發電設備均和實際工程一樣，應用及實用價值極強；
4）采用工業鋁型材，實訓屏采用工業鋁合金型材滑道；
三、樓宇新能源實訓裝置,光伏發電係統實訓設備,樓宇新能源實訓台技術指標：
1.多晶矽太陽能電池組
1）峰值功率：250W/塊
2）最大功率電壓：35VDC
3）最大功率電流：6.12A
4）開路電壓：42V
5）短路電流：6.09A
6）組件數量：4塊
2.光伏控製器1.2KW （蓄電池充放電管理）
主控芯片采用工業級16位高速MCU，運行速度快，抗幹擾能力強，配有獨立的人機操作LCD顯示屏，各項參數顯示可能過嵌入式按鍵切換，常規參數可以修改。
2）充電功率：1.5KW
3）放電電流：28A
4）蓄電池欠壓保護：42VDC
5）蓄電池超壓保護：62VDC
6）輸出直流電流：25A
3.離網逆變器:
2）純正弦波輸出，帶負載能力強，應用範圍廣；
3）具有完善的保護功能（過負載保護、內部過溫保護、輸出短路保護、輸入欠壓保護、輸入過壓保護等），大大提高產品的可靠性；
4）體積小、重量輕，內部采用CPU集中控製、貼片技術，使得體積非常小、重量輕；
5）散熱風機智能控製，采用CPU控製散熱風機的工作狀態，大大延長風機的使用壽命，並且節約電能、提高工作效率；
6） 工作噪音小，效率高
7）直流輸入電壓：40～75VDC
8）額定輸出功率：1KW
9）輸出波形：純正弦波
10）輸出電壓：220VAC
11）頻率範圍：50Hz/60Hz
12）工作效率：90%
13）功率因數：>0.9
14）波形失真率≤5%
15）工作環境：溫度-20℃～50℃
16）相對濕度：﹤90﹪（25℃）
17）保護功能：短路、過熱、超載保護
18）特殊功能：完善的旁路功能，可以實現市電→光伏或光伏→市電之間的無縫切換，可優選光伏優先或市電優先。
4.電力蓄能單元:
2）蓄電池組容量:12V/100Ah
3）蓄電池數量： 4個 采用4串連接
5.並網逆變器:
1）高頻雙向並網，單向並網功能
2）高頻直接調製，AC半波合成
3）雙向並網方式：直接負載消耗，逆向傳輸AC電流
4）單向並網方式：直接負載消耗，禁止逆向傳輸AC電流
5）無變壓器設計，最大效率可達97.5%，歐洲效率可達96.6%
6）極高的MPP跟蹤精度（>99.9%）
7）較寬的直流電壓輸入範圍，兼容各種類型的太陽能組件
8）接線、安裝簡單，易於操作
9）IP65設計，適合室內外各種環境下的安裝
10）可采用無線WiFi或GPRS方式通過移動設備或台式電腦監控發電量信息 （用戶可選）
| 直流輸入參數 | |
| 最大輸入功率[W] | 1500 |
| 最大輸入電壓[V] | 72 |
| 額定直流電壓[V] | 48 |
| MPP電壓範圍[V] | 25-62 |
| 滿載MPP電壓範圍[V] | 25-70 |
| 啟動電壓[V] | 22 |
| 關斷電壓[V] | 75 |
| 最大輸入電流[A] | 55 |
| MPP追蹤數量 | 4 |
| 直流輸入路數 | 4 |
| 交流輸出參數 | |
| 最大輸出功率[W] | 1500 |
| 額定輸出功率[W] | 1200 |
| 額定電網電壓[V] | 220/230/240 |
| 額定電網頻率[Hz] | 50/60 |
| 最大輸出電流[A] | 12.0 |
| 電網電壓範圍*[V] | 185-276 |
| 電網頻率範圍*[Hz] | 45-55/55-65 |
| 功率因數 | >0.99 |
| 總電流諧波畸變(THD) | <2% |
| 啟動並網功率[W] | 30 |
| 夜間自消耗[W] | <1 |
| 待機損耗[W] | 6 |
| 交流連接類型 | 即插即用端子 |
| 最大效率 | 97.5% |
| 安全與保護 | |
| 直流絕緣阻抗監測 | 有 |
| 直流開關 | 可選 |
| 漏電流監控模塊(RCMU) | 內部集成 |
| 電網監控及保護 | 有（孤島效應） |
| 保護等級 | I (參考 IEC 62103) |
| 過壓等級 | 電池板側 II / 交流側 III (參考 IEC 62109-1) |
| 參考標準 | |
| 安規標準 | EN 62109, AS/NZS 3100 |
| 電磁兼容標準 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3 |
| 並網標準 | VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21 |
| 物理結構 | |
| 尺寸（寬x高x厚）[mm] | 370*305*38 |
| 重量[Kg] | 2.9 |
| 防護等級 | IP 65 (參考 IEC 60529) |
| 散熱方式 | 自然冷卻 |
| 安裝方式 | 壁裝懸掛固定 |
| 一般參數 | |
| 工作溫度範圍 | -40°C 至 +60°C(大於45℃降載) |
| 相對濕度 | 0% 至 98%, 無凝露 |
| 最高海拔 | 2000m |
| 噪音等級 | <0dB |
| 隔離類型 | 無變壓器 |
| 數據通訊接口 | 電力線載波 |
高性能自動功率點追蹤（MPPT）:
強大的MPPT算法，以優化來自太陽能電池板的功率收集，可精確地捕捉及鎖定最大輸出功率點，使發電量大幅提高到大於25%以上。
MPPT追蹤圖
電力輸出:（逆向電力傳輸）:高效的電力逆向傳輸技術，專利技術之一，逆變器在並網輸出模式時電力以反方向電力傳輸，自動檢測電路中的負載並優先進行使用，用不完的電力才向電網逆方向傳輸供應到其他地方使用，電力傳輸率可達99.9%。在光伏發電應用係統中使輸出效率更高。
並網湝波分量測試圖
方陣電壓、電流；逆向交流電壓、電流、頻率、功率；正向交流電壓、電流、頻率、功率；設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鍾、逆向電量計量、正向電量計量。
各儀表采用實驗跳線連接，應用靈活。
1、主要實驗實訓內容:
實驗1.太陽能光伏板能量轉換實驗實訓；
實驗2.環境對光伏轉換影響實驗實訓；
實驗3.太陽能電池光伏係統直接負載特性實驗實訓；
實驗4.太陽能控製器工作原理實驗實訓；
實驗5.接反保護實驗；
實驗6.太陽能控製器對蓄電池的過充保護實驗實訓；
實驗7.太陽能控製器對蓄電池的過放保護實驗實訓；
實驗8.夜間防反充實驗；
實驗9.離網型逆變器工作原理實驗實訓；
實驗10.獨立光伏發電實驗實訓；
實驗11.並網型逆變器工作原理實驗實訓。
2、並網逆變電源技術實驗:
實驗 1、並網逆變電源單元組成原理技術實驗。
實驗 2、並網逆變器的最大功率跟蹤 MPPT 控製方法的比較實驗，探討新方法。
實驗 3、光伏同步電源與風電同步電源並網兼容控製技術測試實驗。
實驗 4、並網逆變器的防孤島效應瞬間保護技術測試試驗。
實驗 5、並網逆變電源輸出功率與光伏能量變換的實驗。
實驗 6、並網逆變電源直流輸入欠壓控製實驗。
實驗 7、並網逆變電源交流輸出波形測試實驗。
實驗 8、並網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
3、太陽能控製器技術實驗:
實驗 1、通用型充放電控製器充電、放電、保護、MPPT控製技術實驗。
實驗 2、控製器模擬充電值和放電值保護點測試實驗。
實驗 3、控製器戶用型和光控型功能模式實驗。
實驗 4、控製器負載過載和短路保護靈敏度實驗。
4、離網逆變電源技術實驗:
實驗 1、離網逆變器逆變基本控製原理實驗。
實驗 2、離網逆變器輸入模擬直流電壓電流保護點測試實驗。
實驗 3、離網逆變器輸出交流模擬負載的電壓電流測試實驗。
實驗4、離網逆變器在不同阻性和感性負載的瞬間啟動電流值測試實驗。
實驗 5、離網逆變器輸入功率與輸出功率比值效率計算與測試實驗。
5、並網發電係統監控軟件實驗:
