三容過程控製綜合實驗裝置,三容過程控製綜合實驗設備
2022-07-11 10:42
【產品結構與特點：（以實際生產為準）】

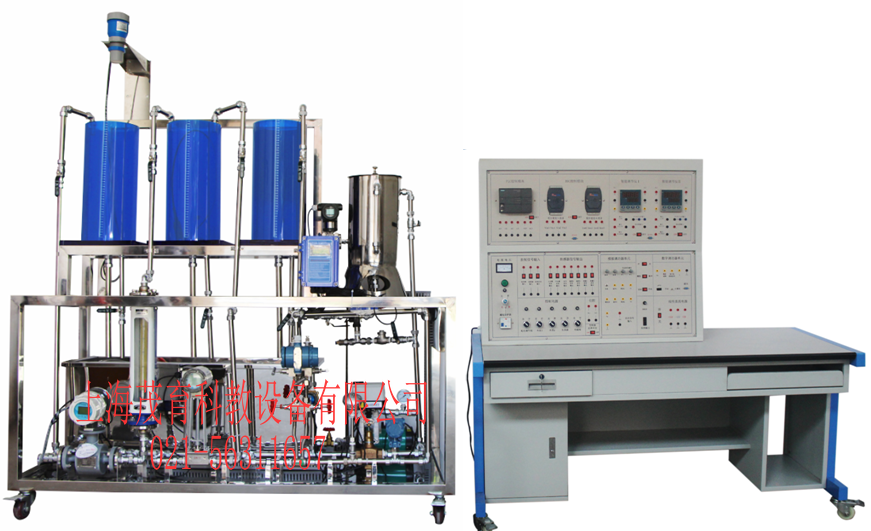

過程控製綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控製，分析過程參數變化特性，研究過程控製規律(如PID控製)的教學實驗設備，過程控製綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控製方式，再現實際工業現場使用的控製手段，采用聲光報警係統，並提供用戶更友好的二次開發接口。
1、可滿足“自動調節原理”，“過程控製”，“控製儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
2、可作為有關企業技術人員、儀表操作人員、係統運行監控人員的實習、培訓實驗設備。、
1）分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控製，儀表控製,DDC控製組成不同的控製係統。含有常規水箱檢測控製裝置、鍋爐加熱裝置。設備可以實現多台電腦控製係統，進行遠程網絡控製.
2）三水箱配置；雙路供水係統。
3）實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
5）裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
6）安全度高，係統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
7）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8） 鍋爐加熱程控保護係統
A、加熱電路加有保險管進行過載保護；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
9）電源保護措施
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控製電路加有保險管，有效保護器件因過載造成損壞。
10）電源啟停控製方式；采用啟停按鈕控製接觸器來控製電源的啟停。
11）漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
四、三容過程控製綜合實驗裝置,三容過程控製綜合實驗設備,三容過程控製綜合實驗台技術參數與要求：
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，係統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小於10米
3、係統儀表的輸入、輸出信號符合IEC標準
1）變送器電流源信號：4-20mADC。
2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、係統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。
5、上位計算機組態軟件
應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗係統。運行環境要求，參見MCGS用戶指南。可以組成網絡,一台老師機可以控製十幾台學生機,實現數據共享。
6、外形尺寸（組合後）：2200mmX1900mmX700mm。
7、重量：實驗櫃，約重200Kg；實驗台+實驗架，約重250Kg
特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、三水箱特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、壓力特性實驗
單回路控製實驗
1、電動調節閥支路單容液位控製實驗
2、變頻器支路單容液位控製實驗
3、上水箱雙容液位控製實驗
4、三容液位控製實驗
5、電動調節閥支路流量控製實驗
6、變頻器支路流量控製實驗
7、鍋爐內膽溫度控製實驗
串級控製實驗
1、上水箱雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
比值控製實驗
1、單閉環比值流量控製實驗
2、隨動流量比值控製實驗
解耦控製實驗
1、上水箱雙容液位解耦控製實驗
先進控製實驗：
1、單容水箱液位的計算機模糊控製實驗
MCGS控製實驗：
1、MCGS實時數據庫組態實驗
2、MCGS圖形動畫、報表、曲線、報警組態實驗
3、MCGS設備通訊組態實驗
4、MCGS腳本程序應用實驗
