現場總線過程控製實驗設備,現場總線過程控製實驗裝置
2022-07-11 10:46

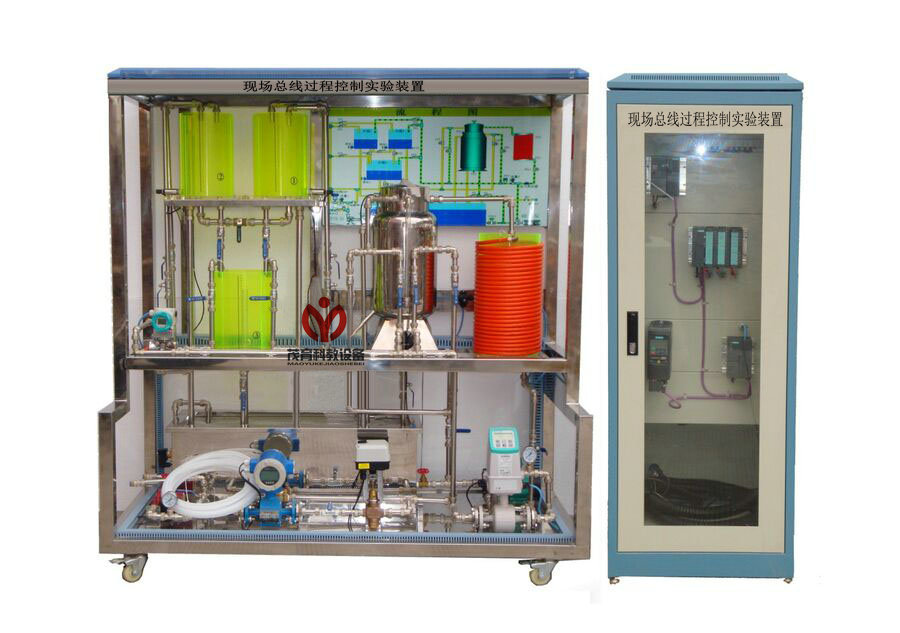

本實驗設備是一套基於PCS現場總線控製的實驗設備，它是集自動化儀表技術，計算機技術，通訊技術，自動控製技術為一體的多功能實驗設備。係統包括流量、溫度、液位等熱工參數，可實現係統參數測定、單回路控製、串級控製、前饋控製、比值控製等多種控製形式。控製係統采用西門子的分布式I/O單元ET200M，監控軟件采用SIMATICWINCC。采用現場總線的液位變送器、壓力變送器、渦輪流量計、變頻器、電動調節閥、溫度變送器以及分布式I/O模塊。該實驗裝置既可作為本科、專科、高職過程控製課程的實驗裝置，也可作為研究生及科研人員在複雜控製係統、先進控製係統研究方麵提供物理模擬對象和實現手段。同時也可以作為學習現場總線過程控製的一個實驗手段。
本實驗裝置采用西門子的現場總線過程控製係統，監控軟件采用SIMATIC WINCC。
現場總線是基於全集成自動化思想的係統，其集成的核心是統一的過程數據庫和唯一的數據庫管理軟件，所有的係統信息都存儲於一個數據庫中而且隻需輸入一次，這樣就大大增強了係統的整體性和信息的準確性。通訊采用符合IEC61131-3國際標準的編程軟件和現場設備庫，提供連續控製、順序控製及高級編程語言。現場設備庫提供大量的常用的現場設備信息及功能塊，可大大簡化組態工作，縮短工程周期。它具有ODBC、OLE等標準接口，並且應用以太網、PROFIBUS現場總線等開放網絡，從而具有很強的開放性，可以很容易地連接上位機管理係統和其它廠商的控製係統。
2、設備特點：
（1）三水箱配置；雙路供水係統。
（2）實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
（3）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。
（4）裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
（5）安全度高，係統配有漏電保護，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
（6）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
（7）鍋爐加熱程控保護係統
鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
3、係統水路圖
三、現場總線過程控製實驗設備,現場總線過程控製實驗裝置,現場總線過程控製實驗平台技術參數與要求：
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，係統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小於10米
3、係統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。
4、上位計算機組態軟件：采用國內市場應用廣泛的WINCC6.0組態軟件。
6、外形尺寸（組合後）：對象：1600mm×750mm×1850mm,
控製櫃：830mm×750mm×1900mm。
7、重量：實驗櫃，約重200Kg；實驗台+實驗架，約重250Kg
一）特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度度特性實驗
7、三容實驗特性實驗
二）單回路控製實驗
1、電動調節閥支路單容液位控製實驗
2、變頻器支路單容液位控製實驗
3、上水箱雙容液位控製實驗
4、上下水箱雙容液位控製實驗
5、三容液位控製實驗
6、電動調節閥支路流量控製實驗
7、變頻器支路流量控製實驗
8、鍋爐內膽溫度控製實驗
三）串級控製實驗
1、雙容串級控製實驗
2、上水箱液位與電動閥支路流量串級控製實驗
3、上水箱液位與變頻器支路流量串級控製實驗
4、三閉環三容液位串級控製實驗
四）比值控製實驗
1、單閉環比值流量控製實驗
2、隨動流量比值控製實驗
五）前饋反饋控製實驗
1、上水箱液位流量前饋反饋控製實驗
六）解耦控製實驗
1、上水箱雙容液位解耦控製實驗
