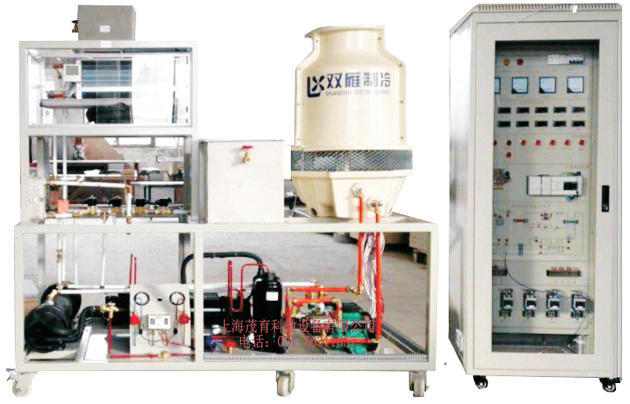

蓄冷空調製冷技術實訓裝置,蓄冷空調製冷技術實訓設備
2022-07-12 09:20
本實訓裝置是利用夜間低穀負荷電力製冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調係統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調係統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發製冰係統，係統主要由製冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院校空調工程專業、建築環境與設備工程等專業相關課程的實訓教學。
1、本裝采用工業現場的真實蓄冷空調部件，與實際應用接軌；
2、蓄冷空調係統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；
3、本裝置將直接蒸發製冰蓄冷、製冷劑內融冰取冷及大溫差過冷有機結合為一體。
4、係統結構簡單緊湊、蓄冷取冷方便、控製靈活有效。
5、蓄冰工況選擇模式，主機向冰槽供冷，夜間錯峰用電。
6、融冰工況選擇模式，日間冰槽供冷，達到節能效果
7、主機工況選擇模式，由主機直供冷，滿負荷運行
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃)；海拔＜4000m
3、裝置容量：＜4kVA
4、製冷劑：R22
5、載冷劑：乙烯乙二醇水溶液
6、安全保護：設有電流型漏電保護、接地保護，安全符合國家標準
1.實訓台：采用不鏽鋼結構，結構清晰、緊湊。
2.控製櫃：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器(PLC主機)、接觸器、熱保護器等控製元件。麵板上麵有總電源控製開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、係統流程圖及PLC主機單元。
3.交流電源控製：三相四線製AC380V電源供電，並設有漏電保護器控製控製屏總電源。
4.控製係統：控製係統由電氣控製、PLC可編程控製器、計算機組態監控組成。
5.係統基本組成：主要由製冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。
6.電源電壓指示：提供係統電網監控交流電壓表、交流電流表，製冷機組運行交流電流表等。
7.製冷係統壓力指示：提供2隻真空壓力表和1隻雙組壓力控製器，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
1、蓄冷空調係統結構及工作原理
2、蓄冷空調啟動、運行和調試
3、蓄冷空調運行工作情況記錄、運行參數檢測
4、蓄冷空調的控製流程和控製原理
5、可編程控製器的編程、調試和應用
6、認識中央空調的結構及設備的實訓；
7、中央空調啟動和停止的實訓；
8、中央空調的運行、調節操作實訓；
9、對中央空調的運行工況及各運行參數進行檢測實訓；
10、對可編程控製器PLC進行高級編程及PLC的安裝接線調試進行實訓；
11、配套壓力變送器、溫度傳感器和相應的A/D轉換功能模塊，可對整個中央空12.調的運行參數進行采集、實時監控等實訓；
13、組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
14、網絡遠程控製實訓；
15、網絡的安裝及設置實訓；
