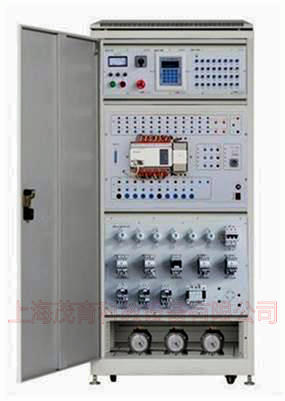

機床PLC電氣控製實訓考核裝置,機床PLC電氣控製實訓考核設備
2022-07-16 11:24
本裝置能夠開展多種常用機床電氣控製線路的PLC控製改造和維修，讓學生通過實踐訓練，掌握機床PLC控製和操作方法，可完成M7120平麵磨床、M7130K平麵磨床、M1432A外圓磨床、C6140普通車床、C650-2普通車床、Z3040B搖臂鑽床、X62W萬能銑床、T68臥式鏜床、PDH電動葫蘆等機床的PLC控製改造任務，裝置由多個實訓模塊組成，配備智能考核單元和人機操作模塊，可對線路進行手動故障設置及自動故障設置；具有通訊接口，可以與上位機聯接，通過計算機可進行機床控製模擬仿真；也可以通過半實物連接接口，連接各種機床模型（用戶根據需要進行選配）。
本裝置適用於各院校的PLC培訓、實踐及維修電工技能培訓、考核。
櫃內已安裝有實訓所需元件，如：熔斷器、交流接觸器、熱繼電器、按鈕開關、信號指示燈等，且所有器件的接線都在接線端子排上進行，從而避免了因長期在器件本身進行走線而導致其損壞；
采用壓接端子接線工藝，整齊、美觀、可靠；
交流接觸器和熱繼電器均采用法國施耐德產品，接線端子和走線槽均采用進口產品；
PLC采用三菱FX3GA-60MR-CM主機；
裝置上配有智能考核單元模塊，智能人機對話平台（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成。
操作單元：
操作單元電路板（與顯示屏一體）、鍵盤。
操作單元采用多重保護設計；電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控製；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。
主要有以下操作功能：
1）學生入口：學生解除故障時使用，可以查詢考核剩餘時間。
2）教師入口：設置故障、. 解除所有故障、設置考核時間、修改登錄密碼、設置設備號。
教師入口需要登錄密碼。
3）分數查詢：查詢學生的當前得分情況。
4）學號查詢：查詢教師通過計算機設置的學號。
5）設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。
考核時間開始：用於教師設置完畢考核時間後，考核開始倒計時。
6.電機櫃采用鋁型材結構，電機安裝於單獨的電機櫃內；通過航空電纜線與控製櫃進行連接。
三、機床PLC電氣控製實訓考核裝置,機床PLC電氣控製實訓考核設備,機床PLC電氣控製實訓考核櫃技術參數：
輸入電源：三相四線（或三相五線）～380V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
外形尺寸：800mm ×600mm ×1800mm
裝置容量：＜1kVA
櫃體
櫃壁為雙層亞光密紋噴塑結構，1.5mm厚冷軋鋼板、結實牢固、美觀大方。櫃體側麵裝有總電源開關，後下側留有電源輸入線。
櫃門
櫃門為雙層亞光密紋噴塑結構，2.0mm厚冷軋鋼板，裝有電壓指示儀表、電流指示儀表、電壓指示切換開關、急停按鈕、啟動按鈕、停止按鈕等；控製櫃的供電由急停按鈕和啟停開關控製，通過電壓指示切換開關可在電壓指示儀表上分別指示電網的UUV、UVW、UWU線電壓值；電流指示儀表，用來監視負載大小。
電源控製係統
電源控製係統由漏電保護開關（總電源開關），電壓指示、急停按鈕、啟動按鈕、停止按鈕、漏電保護電路及短路保護等組成。通過電源控製係統可對設備電源進行通、斷控製，並為設備提供漏電、短路保護等安全措施。
總電源開關采用正泰帶有漏電保護的塑殼式低壓斷路器，漏電保護動作電流≤30mA，漏電保護動作時間≤0.1s，符合國家標準。
電壓指示由指針式電壓指示儀表和切換開關組成，通過電壓指示切換開關的切換，可在指示儀表上分別指示電網的UUV、UVW、UWU線電壓值，通過對電網電壓的監測，可以檢查設備輸入電源電壓是否正常，是否有缺相現象。
啟動、停止及急停按鈕作為三相電源輸出控製。
人身安全保護體係：
電流型漏電保護裝置：控製屏若有漏電現象，漏電流超過一定值（≤30mA），即切斷總電源（≤0.1s）。
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控製屏內的接觸器跳閘，切斷電源，並發出告警聲和指示。
控製櫃設有專用接地端子。
開關按鈕操作模塊
提供按鈕開關、旋鈕開關、萬能轉換開關等器件，主要器件上設置有故障點，可以進行故障設置。
PLC主機模塊
提供三菱FX3GA-60MR-CM型PLC主機，36DI/24DO，PLC主機的輸入輸出端口已全部通過端子排引到麵板上，輸出點帶有短路及過載保護，並配備擴展模塊實驗區。
智能考核模塊（一）
提供智能人機對話平台（答題器）由中文液晶屏、微電腦、觸摸鍵盤組成。可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作；與控製櫃側麵的故障箱結合使用，可以實現手動和自動兩種設故方式，並裝有熔斷器、斷路器、電阻、信號燈等器件，還有三相電源輸出模塊，帶有指示燈、可以指示三相電源輸出情況。
控製電器模塊（二）
裝有直流接觸器、M7120充磁退磁模擬線路板、M7130K電磁吸盤模擬線路板、行程開關、十字開關、主令開關等器件。
接觸器模塊（一）
裝有接觸器等器件。
接觸器模塊（二）
裝有接觸器、熱繼電器等器件，還有半實物轉接端子排。
電機櫃
各電動機的接線端都引到電機櫃側麵航空插座上，與控製櫃之間用航空電纜線連接，同時各電機在麵板上都引出測試點，方便實驗時測量。
雙速異步電動機（帶速度繼電器）1台
三相鼠籠式異步電動機（三角形）1台
三相鼠籠異步電動機（星型） 3台
三相繞線式異步電動機 5台
三相異步電動機的直接啟動控製
三相異步電動機接觸器點動控製
三相異步電動機接觸器自鎖控製
接觸器聯鎖的三相異步電動機正反轉控製
按鈕聯鎖的三相異步電動機接觸器正反轉控製
雙重聯鎖的三相異步電動機正反轉控製
三相鼠籠式異步電動機星/三角轉換控製
工作台自動往返控製
三相異步電動機單向起動反接製動控製
三相異步電動機的順序控製
三相異步電動機的多地控製
接觸器控製雙速異步電機的控製電路
可編程控製器的基本指令編程練習
PLC控製的三相鼠籠式異步電動機點動和自鎖
PLC控製的三相鼠籠式異步電動機帶延時正反轉
PLC控製的三相鼠籠式異步電動機聯鎖正反轉
PLC控製的三相鼠籠式異步電動機反接製動
PLC控製雙速異步電機的手動△/YY形切換控製
PLC控製雙速異步電機的自動△/YY形切換控製
PLC控製的三相鼠籠式異步電動機自動星/三角轉換
PLC控製的三相鼠籠式異步電動機手動星/三角轉換
PLC控製的三相鼠籠式異步電動機串電阻起動
PLC控製的自動往返
PLC控製的兩地啟動停止
PLC控製的三相鼠籠式異步電動機順序啟動
PLC控製的PDH電動葫蘆
PLC控製的C6140型普通車床
PLC控製的C650-2型普通車床
PLC控製的M7130K型平麵磨床
PLC控製的M1432A型萬能外圓磨床
PLC控製的X62W型萬能銑床
PLC控製的T68型臥式鏜床
PLC控製的Z3040B型搖臂鑽床
PLC控製的M7120型平麵磨床
PLC控製的Z3050型搖臂鑽床
PLC控製的Z35型搖臂鑽床
PLC控製的M7475B型平麵磨床
PLC控製的20/5T型橋式起重機
