本機床電氣技能考核實訓裝置，是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置；裝置外形美觀，操作方便，直觀性強，不但可用於相關課程的課堂演示、實訓、實習，而且還可作為機床電氣控製線路維修技能的培訓。
二、機床電氣技能實訓考核實訓設備,機床電氣技能實訓考核實訓櫃,機床電氣技能實訓考核實訓裝置功能特點：
1、本裝置采用標準配電櫃為主體櫃，充分利用該櫃雙麵空間位置，每一麵分別設有機床電氣線路；
2、直觀性強，通過操作可熟悉機床的電氣控製線路的原理和特點；
3、技能培訓用的控製線路和經特殊設計的電機，可模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分體及排除的訓練要求；
4、通過一隻轉換開關就能實現兩種機床電路的切換，方便快捷；
5、可以人為的設置故障點，隻要通過開關切換就可設置；
6、配電櫃設有電壓型漏電保護器和電流型漏電保護器，以確保操作者的安全。此外，還設有定時器兼報警記錄儀，為學員的考核提供了一個統一的標準。
1、輸入電源：三相四線 380V±10% 50Hz
2、工作環境：溫度溫度：-10℃～+40℃ 相對濕度：≤85%（25℃）
3、裝置容量：≤1.5KVA

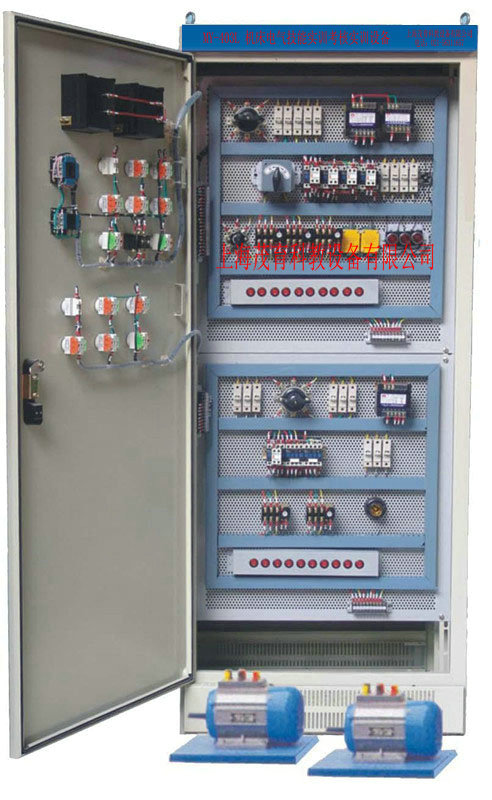

1、實訓櫃
實訓櫃為鐵質亞光密紋噴塑結構：采用冷軋鋼板擠壓成型，實訓櫃含有帶腳刹的萬向移動輪子四個，外型尺寸：700mm×600mm×1800mm、設備重量：200㎏、防觸電保護等級：I類、安全保護：設有過流、過載、漏電保護（漏電動作電流≤30mA，分斷時間≤0.1S），符合國家相關標準。
2、櫃門
(1)在控製櫃門麵上，裝有一隻交流電壓表、一隻交流電流表、定時兼報警記錄儀、電壓指示切換開關；啟動、停止、急停按鈕。
(2)通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值；裝有交流電流表，用來監視負載大小。
(3)三相電源輸入，經過漏電保護器後，通過啟動、停止按鈕來控製接觸器，以操作機床電路的總電源的輸出，急停按鈕是用來當發生事故時的緊急停止開關。
(4)定時器兼報警記錄儀，平時作為時鍾使用，具有設定實訓時間、定時報警、切斷電源等功能。此外，還可以自動記錄由操作錯誤而造成的漏電告警等次數，為學生實技能的考核提供了一個統一的標準。
3、網孔板（兩組）
該網孔板采用優質冷軋鋼板加工，雙表麵亞光密紋噴塑結構，堅固耐用。
4、控製櫃主體：
控製櫃分四個部分
第一部分為X62W萬能銑床的電氣線路部分，在該麵板上裝有X62W銑床所有的元器件。
第二部分為CA6140車床的電氣線路部分，在該麵板上裝有CA6140車床所有的元器件。
第三部分為T68鏜床電路的電氣線路部分，在該麵板上裝有T68鏜床電路所有的元器件。
第四部分為Z3040搖臂鑽床的電氣線路部分，在該麵板上裝有Z3040搖臂鑽床所
（1）X62W銑床電路：
1、主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控製變壓器及照明變壓器沒電；
2、主軸電機起動缺相；
3、主軸電機無論正反轉均（jun1）缺一相；
4、主軸電機無論正反轉均缺一相；
5、快速進給電磁鐵不能動作；
6、照明及控製變壓器沒電，照光燈不亮，控製回路失效；
7、控製變壓器沒電，控製回路失效；
8、除冷卻泵及主軸衝動外，其餘控製均失效；
9、主軸衝動失效；
10、主軸製動失效；
11、主軸啟動失效；
12、工作台進給控製及快速進給控製失效；
13、主軸運轉不能啟動；
14、主軸點軸隻有點動，不能自鎖；
15、圓工作台的進給控製及快速進給全失效；
16、圓工作台控製開關SA1處於斷開位置時，進給控製向前、向下、向後、向上失效，進給衝動也沒有；
17、進給不能衝動；
18、工作台向下、向右、向前移動沒有；
19、圓工作台控製開關SA1處於接通位置時，圓工作台控製全部失效；
20、兩處快速進給全部失效；
（2）CA6140車床：
1、主軸電機缺相，在進KM1觸點之前斷路；
2、主軸電機缺相，在KMM1觸點與FR1之間斷路；
3、控製回路失效，在FU1與TC之間斷路；
4、刀架快速移動電機缺一相，在FU1與KA2觸點之間斷路；
5、刀架快速移動電機缺一相，在KA2觸點與刀架快移電機之間斷路；
6、主軸電機，刀架快移，冷卻泵控製失效，變壓器TC與FU2之間斷路；
7、主軸電機、刀架快移、冷卻泵控製失效。熱電器FR1與FR2兩常閉觸點之間斷路；
8、主軸電機不能啟動，KM1線包到TC間斷路；
9、刀架快移、冷卻泵間控製均不能控製。按鈕SB1與SB2之間連線斷開；
10、冷卻泵控製失效，啟動按鈕QS2與KM1常開觸點之間開路；
（3）T68鏜床電路
1、所有電機缺相，控製回路失效；
2、主軸電機及工作台電機，無論正反轉均缺相，控製回路正常；
3、主軸正轉缺相；
4、主軸正、反轉均缺一相；
5、進給電機快速移動正轉時缺一相；
6、進給電機無論正反轉均缺一相；
7、控製回路及照明回路均沒電；
8、除照明燈及通電指示外，其它控製全部失效；
9、當操作手柄下SQ4時，SQ3未壓下（接通），但控製回路失效，通電指示燈仍亮；
10、主軸正轉不能啟動，但能點動；
11、主軸電機正轉點動與啟動均失效；
12、控製回路全部失效；
13、主軸電機反轉不能啟動、點動；
14、主軸電機反轉隻能點動；
15、主軸電機不能反轉；
16、主軸電機的高低速運行及快速移動電機的快速移動均不可啟動；
17、主軸變速與進給變速時手柄拉出SQ2均不能斷開，M1仍在運行；
18、主軸電機高低速均不啟動；
19、主軸電機的低速不能啟動，高速時，無低速的過渡；
20、當手柄扳到進給位置壓下SQ4（SQ3接通），快速移動電動機無論正反轉均不啟動；
21、主軸電機即使打到高速位置也隻能低速運行；
22、快速移動電機正轉不能啟動；
24、快速移動電動機，無論正反轉均不能啟動；
25、快速移動電動機，反轉不能啟動；
26、快速移動電動機，正轉不能啟動；
（4）Z3040搖臂鑽床
1、變壓器TC無電壓輸入、所以控製及指示燈均失效
2、立柱鬆緊電機失電、不能鬆開與夾緊、其餘控製均正常
3、冷卻電機失電、冷卻電機不能運轉
4、搖臂升降控製失效
5、冷卻照明正常、其它控製失效
6、搖臂隻能上升、不能下降
7、主軸隻能下降、不能上升
8、主軸控製失效
9、立柱控製隻能鬆開、不能夾緊
10、立柱控製隻能夾緊、不能鬆開
