綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台

一、綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台,綜合機床電氣電路實訓考核鑒定設備產品概述：

本裝置是為各職業技術院校的電氣自動化及相關專業及社會電工培訓等單位電氣控製的教學和考核而研製的實訓設備，用於課堂演示、機床電氣控製原理性操作及實訓實習考核，通過方便地更換掛箱可分別考核四種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。通過電氣電路設置的培訓，能提高學生動手能力和故障排除技能，並克服以往在實際設備上進行教學難以達到教學目的的弱點。

二、綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台,綜合機床電氣電路實訓考核鑒定設備適用範圍：

通過更換掛箱能完成以下四種機床電路的實訓考核：
1、X62W型萬能銑床電氣技能實訓考核
2、T68臥式鏜床電路技能實訓考核
3、Z3040搖臂鑽床電路技能實訓考核
4、CA6140普通車床電路技能實訓考核
每個電路均設有17-25個故障點，通過掛箱上的故障設置盒隨機設計故障點。
三、綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台,綜合機床電氣電路實訓考核鑒定設備功能特點：

1、一台裝置能完成四種機床電路的實訓考核，經濟效益顯著。
2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。
3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下複位按鈕後才能重新啟動電源，確保設備安全。
四、綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台,綜合機床電氣電路實訓考核鑒定設備技術性能：

1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1500mm×750mm×1400mm
五、綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台,綜合機床電氣電路實訓考核鑒定設備的構成及功能：

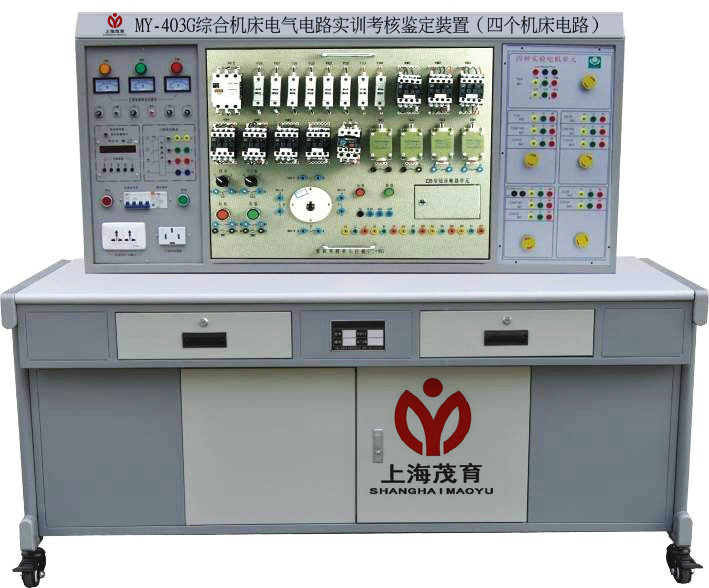

裝置主要有實訓屏、實訓機床電路掛箱、實訓桌等組成。
（一）實訓屏：實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金麵板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
（2）設有450V指針式交流電壓表三隻，指示電源輸入的三相電源電壓，並有三隻指示燈指示實訓台與外部電源的通斷。
（3）三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源，且設有報警與複位功能。
（4）實驗管理器：具有設定實訓時間，定時報警、切斷電源等功能。
（5）設有380V和220V插座，為外部儀器提供工作電源。
2、輔助器件安裝屏
右邊安裝屏裝有實訓考核用的演示及驗證電機，電機所有的接線口都已引到麵板上，通過專用安全導線與實訓考核電路掛箱連接。
3、四種機床考核電路及對應的故障點：
（一）X62W萬能銑床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	冷卻泵不能啟動	13	進給電機不能正轉
2	主軸、進給均不能啟動	14	工作台不能向上或向後進給
3	主軸無變速衝動	15	圓形工作台不能工作
4	主軸停止製動不正常	16	非圓工作台不能向右進給
5	主軸電機不能啟動	17	非圓不能上下（或前後）進給，不能快進
6	主軸停止不能製動	18	不能上下（或前後）進給
7	主軸不能啟動	19	不能向下（或前）進給
8	進給電機不能啟動	20	進給電機不能反轉
9	進給變速無衝動，圓形工作台不能工作	21	隻能一地快進操作
10	工作台不能左右進給	22	不能快進
11	非圓工作台不工作	23	電磁閥不動作
12	工作台不能向左進給	24	進給電機不轉

（二）T68臥式鏜床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	14	主軸電機不能正轉
2	主軸正轉不能啟動	15	主軸隻有點動控製
3	主軸正轉不能啟動	16	主軸電機不能正轉
4	主軸正轉不能啟動	17	主軸電機不能反轉
5	主軸正轉不能啟動	18	主軸正轉工作不正常
6	主軸正轉不能啟動	19	主軸低速不能工作
7	主軸正轉不能啟動	20	主軸反轉工作不正常
8	主軸正轉不能啟動	21	主軸高速不工作
9	主軸不能工作	22	快速電機不能正轉
10	主軸無高速	23	快速電機不能正轉
11	主軸停止無製動	24	快速電機不能反轉
12	主軸變速無衝動	25	快速電機不轉
13	變速衝動工作不正常

（三）Z3040搖臂鑽床電路技能實訓考核裝置故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不工作	11	立柱不能鬆開
2	機床不工作	12	立柱不能鬆開
3	主軸電機不能啟動	13	主軸箱不能保持鬆開
4	主軸電機不能啟動	14	主軸箱不能鬆開
5	搖臂不能上升	15	機床不能啟動
6	搖臂不能上升	16	冷卻泵不能啟動
7	搖臂不能下降	17	照明燈不亮
8	搖臂不能下降	18	主軸不工作
9	立柱不能夾緊	19	立柱夾緊電機不工作
10	立柱不能夾緊	20	搖臂不能升降

（四）CA6140普通車床電路技能實訓考核掛箱故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	10	主軸、冷卻泵電動機不能啟動
2	機床無法啟動	11	冷卻泵不能啟動
3	機床無法啟動	12	冷卻泵不能啟動
4	照明燈不亮	13	冷卻泵不能啟動
5	機床無法啟動	14	刀架不能快速移動
6	機床無法啟動	15	主軸不工作
7	主軸、冷卻泵電動機不能啟動	16	冷卻泵不工作
8	主軸電動機控製不能自鎖	17	不能快速移動
9	主軸電動機控製不能自鎖

綜合機床電氣電路實訓考核鑒定裝置,機床電氣電路實訓考核鑒定台
