管道安裝及控製實訓裝置,管道安裝及控製實訓設備
2022-07-18 10:18

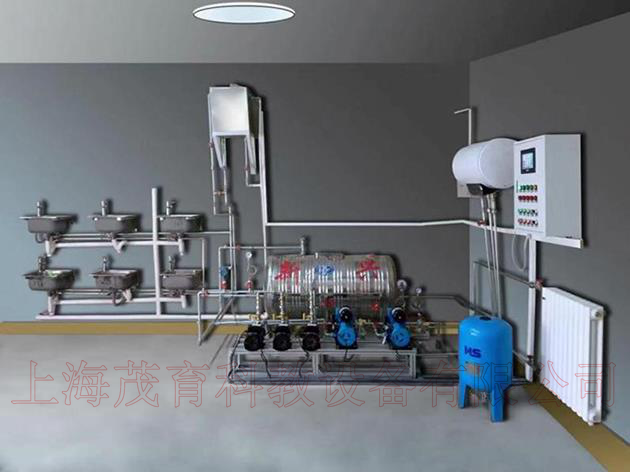

給排水對象結合實際環境進行設計，主要給排水設備安裝在鋼架底座上、具備開放式的特點，由生活給水係統、熱水給水係統、排水係統和控製係統四個部分組成。
二、管道安裝及控製實訓裝置,管道安裝及控製實訓設備,管道安裝及控製實訓係統功能特性：
1、不鏽鋼水盤，冷、熱兩用水龍頭，模擬兩層建築，6個住戶用水終端
2、水池：不鏽鋼製作，一路輸入四路輸出，向各係統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩台，為恒壓供水係統提供動力
4、單相水泵：三台，分別為供熱/暖係統、氣壓供水係統和水泵水箱聯合供水係統提供動力
5、壓力變送器：檢測恒壓供水係統水管內當前壓力值，可檢測0～400KPa壓力
6、膜盒壓力表：檢測恒壓供水係統水管內當前壓力值，可檢測0～400KPa壓力
7、高位水箱：水泵水箱聯供水係統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
8、氣壓水罐：氣壓供水係統蓄水裝置，氣壓供水係統實訓時向用戶終端提供壓力水源
9、高低壓力開關：檢測氣壓供水係統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢測氣壓供水係統管道當前壓力，可檢測0-1MPa壓力
11、熱水器：為供熱/暖係統提供熱源，內置溫度檢測和控製電路
12、散熱片：將熱水中的熱量傳遞到室內空氣
三、管道安裝及控製實訓裝置,管道安裝及控製實訓設備,管道安裝及控製實訓係統組成及特點：
1、生活給水係統：主要有給水箱、給水泵、給水管道、壓力變送器、脈衝水表、水龍頭和淋浴頭等組成。管路采用不鏽鋼管進行設計，可進行不鏽鋼管的切割、安裝和通水試驗操作，通過控製係統可實現生活給水係統的變頻恒壓供水功能，實現單泵變頻控製或雙泵切換控製等功能；通過脈衝式水表可以完成用水量的計量。
2、熱水給水係統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控製操作。
4、排水係統：排水管路主要采用PVC管進行設計，可進行PVC管的切割、粘接、安裝和通水試驗操作。
5、給排水自動控製係統：
| 序號 | 控名稱 | 規格 | 數量 |
| 1 | 電腦桌 | 1張 | |
| 2 | 電氣控製實訓箱 | 1台 | |
| 3 | 變頻器模塊 | V20 三相 0.75KW | 1塊 |
| 4 | PLC模塊 | 西門子S7-200 SMART SR40 | 1塊 |
| 5 | 模擬量模塊 | EM AM03 | 1塊 |
| 6 | 觸摸屏模塊 | 7寸MCGS7026 | 1塊 |
| 7 | 脈衝水表 | 0.01立方米/脈衝 | 1塊 |
| 8 | 壓力變送器 | 量程0-200KPa | 1塊 |
| 9 | 低壓電氣 | 小繼電器、交流接觸器、熱過載繼電器 | 1套 |
| 10 | 組態軟件 | 配套組態軟件及給排水係統組態監控程序，通過計算機對給排水係統進行在線監視與控製進水、 | 1套 |
| 11 | 給排水係統工程仿真教學軟件 | 見附件 | 1套 |
| 12 | 西門子PLC仿真實訓軟件 | 見附件（投標現場演示） | 1套 |
1．工作電源：三相四線製AC380V±10% 50Hz；
2．給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；
給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；
給排水主控櫃外形尺寸：80 cm×60 cm×170cm(長×寬×高)
3．給排水模型材料：不鏽鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶刹車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
五、管道安裝及控製實訓裝置,管道安裝及控製實訓設備,管道安裝及控製實訓係統實踐項目：
給排水及自動化實驗內容
1.給排水係統的認識
2.級排水係統的常用器件和係統組成
3. 配件和器件的安裝
4.管道試壓與通水試驗
5.供水係統原理及工作流程
6.變頻恒壓供水係統操作實踐
7.氣壓供水係統原理及工作流程
8.氣壓供水係統操作實踐
9.水泵水箱聯合供水係統原理及工作流程
10.水泵水箱聯合供水係統操作實踐
11.供熱/暖係統工作原理及工作流程
12.供熱/暖係統操作實踐
13.電氣設計、安裝與接線
14.變頻控製程序設計與調試
15.抄表計費程序設計
16.噴淋滅火控製程序設計
17.給排水監控程序設計
18.組態監控係統設計
19.掌握其處理工藝流程
20.學會相關儀器的使用
