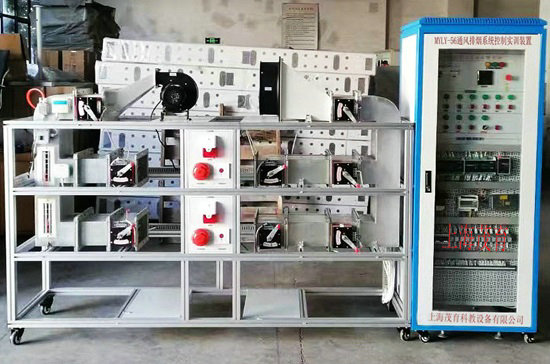

通風排煙係統實訓裝置根據防煙排煙係統按照其控煙機理、分為防煙係統和排煙係統，設備設計為機械式加壓送風係統和機械式排煙係統。
防煙排煙係統實訓裝置由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成
二、係統功能：
1、通風排煙係統實訓裝置根據防煙排煙係統要求，按照其控煙機理、分為防煙係統和排煙係統，設備設計為機械式加壓送風係統和機械式排煙係統。
2、防煙排煙係統實訓裝置由模擬房間配備係統和排煙風機係統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控製係統組成）。
3、風係統的完整性：與實際中的通風係統、控製功能、保護功能、顯示功能完全一致。
4、係統與真實的通風排煙係統，風係處理係統原理相同，微型化展示了通風排煙係統的特點，結構及控製方法。
5、要求裝置可以直觀展示通風係統的係統結構、工作原理，便於教師的演示講解及學生對課本知識的理解掌握。裝置要求結構合理、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。
6、通過具體現象提高學生分析能力，有利於學生將理論用於實際，並培養其實際動手能力。
7、設有電流型漏電保護裝置
對地漏電電流超過一定值，即跳閘切斷電源；並有熱保護器件，對壓縮機進行過熱、過載保護等功能。
三、技術指標要求
1、輸入電源：AC～380V±10% 50Hz。
2、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。
3、裝置容量：＜3.8kVA。
4、係統整體尺寸：≤3000mm×700mm×1700mm。
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
6、工作環境：環境溫度範圍為-5℃～+40℃  相對濕度＜85%(25℃)  海拔＜ 4000m。
7、教學同步動畫控製，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係。
四、主要配置及參數
係統主要由模擬房間配備係統、模擬通風排煙係統、鋁型材框架、控製櫃、實驗台智能控製模塊、同步軟件動畫、人機交互終端等組成。
1、模擬房間配備係統：由電動自動關門執行器，DC24V，控製開關，在火災發生時，按程序執行，自動開啟和關閉。
2、模擬通風排煙係統：由加壓送風機、加壓送風管道、排煙風機、自動排煙防火閥、280防火閥及70防火閥排煙口等組成，消防防排煙係統的工作原理是當消防控製中心收到火災信號時，聯動消防防排煙風機控製櫃啟動風機並打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
（1）加壓送風機采用多翼式離心風機。
（2）加壓送風管道采用不燃材料製作，加壓送風口用常閉式，采用手動或電動開啟控製方式。
（3）排煙風機采用軸流風機，能在280度條件下工作不小於30Min。
（4）排煙防火閥，安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
（5）280防火閥4套，由控製執行器、不燃材料製作而成。
（6）70防火閥排煙口4套，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態，火災時需要排煙時手動或電動打開。
（7）火災探測器、報警器及報警按鈕，用於火災工況下自動報警。
3、鋁型材框架，采用≥40mm×40mm的鋁型材，框架尺寸≤2400mm×600mm×1600mm。
4、控製櫃：
（1）內含總控模塊：采用工業管理終端與數字量模塊從站模塊連接，作為一個操作站，可以進行基本參數的修改和監控。內含電力控製係統、控製監控係統、接觸器、熱保護器等控製元件，麵板上麵有控製開關旋鈕、工作狀態指示燈及係統流程圖。
（2）繼電器模塊：安裝有中間繼電器（AC220V），交流接觸器（AC220V），熱繼電器，漏電保護開關，熔斷器，時間繼電器等元件，利用繼電器模塊，可以獨立實現對通風排煙實驗設備進行過程控製。
（3）儀表模塊：分別安裝了數字溫控儀表、電流表、電壓表等，用於監控、風機，執行元件的工作電流和電壓，監控出風口、回風口的溫度。包括：CO2、傳感器1個（24VDC4-20MA）、濕度傳感器 1個（24VDC4-20MA）、溫度傳感器1個（24VDC4-20MA）、煙霧傳感器。高精度煙霧濃度檢測采集模塊氣體變送器（24VDC4-20MA）。
（4）DDC數字量控製模塊2套：
16路AI輸入，6路DO輸入，8路DO輸出，模擬排煙係統的控製。
（5）控製櫃尺寸：≤800mm×700mm×1700mm。
5、實驗台智能控製模塊
本模塊可控製整機工作環境，確定係統的工作穩定，可保護學生實訓時的穩定和安全，關鍵時可切斷總電源。
（1）智能控製模塊可檢測、液晶顯示、監控裝置係統的交流電源的電壓，在測量過壓時，設備過載保護能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護。
（2）軟件平台：
電流、電壓、溫度、並通過CAN /GSM通訊上傳到監控主機或監控雲平台，監控主機或雲平台可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
（3）工作電源： 額定電壓AC220V，功耗正常監視狀態≤2W，報警狀態≤2.5W。
（4）監控報警過壓（115%），欠壓（80%）過流，電流（50~1000mA）。
（5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
（6）電流檢測通道：1路、電壓檢測通道：1路。
（7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A。
（8）通訊接口：通訊/GPRS通訊(選配)有效通訊距離≤1km。
（9）通過手機可下載APP軟件控製係統，或者電腦通過軟件監控。
（10）傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配置不同，多路溫度傳感器使用的是100K特性的熱敏電阻。
（11）功能顯示：可顯示電壓、電流、功率。
（12）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準。
 （13）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本。
（14）投標需要提供國家電器安全質量監督檢驗中心以下文件對產品功能加以佐證：
提供可供現場查詢檢測報告編號
提供防觸電保護，檢測報告頁麵圖
提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小於25A，檢測報告頁麵圖
提供電氣強度和絕緣電阻，檢測報告頁麵圖
提供機械強度，檢測報告頁麵圖
提供耐熱、耐燃和耐漏電起痕，檢測報告頁麵圖
6、同步軟件動畫要求：
采用Lon Maker軟件、力控軟件，教學同步動畫控製，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係。
7、人機交互終端要求：
內裝多功能教學軟件，10點紅外屏，處理器≥I3，硬盤：≥126G，尺寸：≥32寸,內存：≥4G，無線網絡。
五、實訓項目要求：
可開設但不限於以下實訓項目：
1、消防排煙係統的認識
2、消防防煙係統的認識
3、消防防類係統控製操作
4、消防排煙係統的手動操作
3、消防排煙係統的自動操作
4、消防排煙係統與操聯動中心的操作
5、消防排煙係統的聯動編程
6、消防防煙係統的聯動編程
