樓宇照明係統實訓平台,樓宇照明係統實訓裝置
2026-02-12 09:20

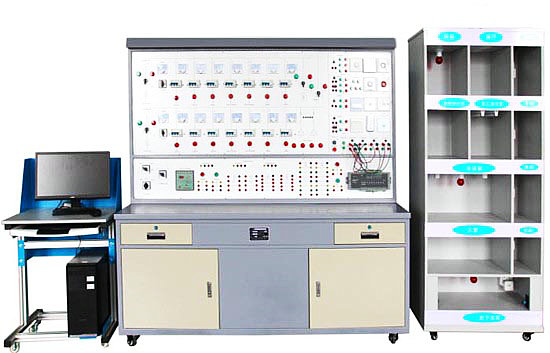

1.本實驗係統要求由三部分構成：照明係統控製屏、照明演示櫃、軟件工程。
2.照明係統控製屏要求設有4個樓層配電箱、2個中間配電箱、1個航空障礙照明配電箱、1個地下停車場配電箱、1個應急照明配電箱、10種場所的照明為對象，按照不同場所的照明要求分別設置不同的照明控製方式，其中樓道照明要求采用了觸摸延時開關、人體感應開關、單板開關、聲控開關對不同樓道照明進行控製。係統同時必須使用通用的DDC控製模塊通過LONWORKS總線通信協議組網和上位機軟件係統對不同場所的不同照明要求進行遠程控製。
3.照明演示櫃要求為樓宇照明控製部分的演示對象，仿實物化設計，屬於半實物。要求采用分層結構，能模擬樓層整體照明效果，實物模式，分為五層結構，分別是體現多種照明場景。照明場景，可模擬9種場所：航空，臥室，客廳，經理辦公室，員工辦公室，多功能會議廳，大堂，地下停車場和樓道，其中多功能會議廳具有8種情景。整個照明演示係統分別設有頻閃燈、白熾、熒光燈、筒燈和光字牌，能真實模擬各場所對照明控製以及照明效果的要求。
4.下位機係統要求采用DDC控製器，實現現場數據的采集和開關控製，並可完成照明線路的控製，通過LonWorks總線與上位機係統通信。通過Lonmaker3.1編程軟件可設置DDC控製器程序。
5.上位機監控係統要求采用組態軟件編寫，配備監控係統軟件實現對照明係統的遠程監控。
二、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：對象係統755mm×450mm×1812mm、
5.控製屏1512mm×800mm×1645mm
6.安全保護：具有漏電自動保護功能
三、完成的教學內容：
1.常用燈具的認知與應用
2.照度傳感器認知與應用
3.動靜探測器認知與應用
4.遙控照明控製器認知與應用
5.照明燈具及普通控製設備的安裝和調試控製
6.應急照明設備的控製
7.時間表控製模式下照明線路組建和控製
8.情景切換控製模式下照明線路組建和控製
9.遠程強製控製模式下照明線路組建和控製
10.動態控製模式下照明線路組建和控製
11.樓宇照明運行線路整體設計
