樓宇綜合布線實訓裝置,樓宇綜合布線實訓設備
2026-02-12 09:24

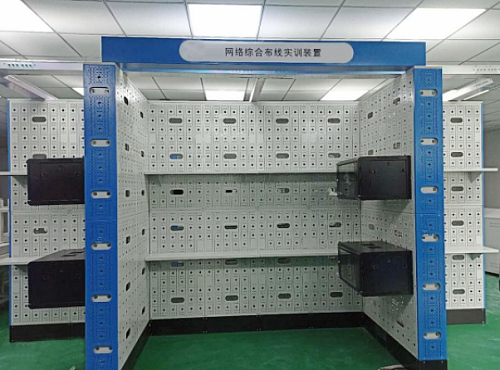

一、樓宇綜合布線實訓裝置,樓宇綜合布線實訓設備,樓宇綜合布線實訓平台產品技術規格
外形尺寸：標準模塊化仿真牆體，才用全鋼結構，可以組成各種結構，單組模塊長1200mm×240mm×2600mm。
產品重量：500KG
產品組成：鋼製牆體、6U牆櫃、住宅信息箱、開放式橋架、電源係統
實訓規模：每個實訓牆麵滿足4-6名學生同時實訓，每兩個牆麵形成1個模塊L型區域，8個模塊滿足8組學生32-48人同時或者交叉進行綜合布線7個子係統工程實訓
實訓項目：全鋼結構大型模擬建築物（群）仿真實訓設備，按照1：10比例全仿真模擬一棟三層大樓內部結構，實現綜合布線七大子係統實訓環境。可按實驗室境自由搭建。可以同時進行8個工作區、水平、垂直、設備間、進線間、建築群等綜合布線七個子係統布線實訓。可以進行住宅信息箱的安裝實訓，包括牆麵明裝，牆體中嵌入式安裝等，能夠擴展為視頻監控係統、消防報警、安防報警、智能家居、智能化工業監控等係統實訓平台。
安裝布局：等多種外形方式，根據教學需要和實訓室大小進行自由搭建和組合。
二、產品特點
1）裝置采用全鋼結構，模擬一棟建築樓宇內部真實環境，除可進行綜合布線工程技能實訓外，也適合於智能樓宇安防監控實訓使用。采用2.0mm優質冷軋鋼板，內置各種網絡設備、插座、線槽、機櫃等安裝孔，保證20000次無塵重複操作；仿真牆內部采用高強度龍骨支架支撐，所有鋼板通過高強度鉚釘固定在龍骨支架上，牆麵平整無任何凹槽，模塊化組合安裝，裝置可全封閉，也可根據教學需求，實訓裝置背部全開放，學生可以直觀看到牆體的內部，可在牆體內部根據教學需要，進行各種路由暗管安裝。可視麵積為≥6.24平方米。安全可靠，無塵化操作。如：8模塊裝置可同時或者交叉模擬網絡綜合布線工程的8個工作區、8個設備間、8個垂直、8個水平、8個管理等子係統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
2）裝置專門為網絡布線及應用工程技術課程實訓設計，牆麵由多塊長1200mm，寬600mm，厚2.0mm冷軋鋼板製造而成，表麵噴塑處理。背部嵌入M6螺孔≥72個，分為12排，每排6個，螺孔間距≥100mm。適合用M6螺絲快速安裝網絡機櫃、線槽和線管等設備與器材。預設M6高硬度螺孔、Φ6.5通孔、每張牆麵預留大量Φ5X20mm條孔，孔距25mm，其中橫向排列孔24排≥248個，縱向排列10列≥436個，適合用M5、M4、M3螺絲安裝和固定信息技術類、物聯網類、網絡安防係統安裝與維護類、電工電子類的設備和器材。牆麵預留Φ25穿線孔≥60個，分為11排六列，適合Φ20、Φ16等PVC或波紋管穿越布線。牆麵預留Φ60X150手孔≥3個，分為3排，手臂能夠輕鬆穿過，適合實訓在背麵安裝螺母，也適合穿越安裝100X50mm弱電橋架操作。
3）每個實訓角區域安裝有樓層模擬板+支架2套，模擬三層建築結構，每個角型區域配套2-3套，8個角共計16-24套6U實訓機櫃，冷軋鋼板，堅固耐用，機櫃五麵設有16個Φ25進出線孔，鋼化玻璃門。
4）每個角區域配套住宅信息箱1套，長320毫米，寬160毫米，高240毫米，全鋼結構，包含9英寸1U 6口超五類非屏蔽配線架2個、9英寸1U 8口SC 光纖配線架1個、9英寸1U 1進四出閉路電視配線架1個。裝置可搭建各種網絡永久鏈路、信道鏈路平台，能夠擴展為監控係統、報警、智能樓宇係統實訓平台。
三、實訓功能
1）能夠模擬進行多種綜合布線路由設計和實訓操作
2）能夠進行各種線管、線槽的明裝或者暗裝方式的安裝布線實訓
3）能夠模擬三層樓宇結構、結合配套機櫃，可模擬綜合布線係統七大子係統真實工程環境
4）結合易訓其它實訓設備，能夠模擬各類雙絞線、室內外光纖敷設、鏈路、端接測試實訓
5）具有綜合布線垂直係統、水平子係統、工作區子係統、設備間子係統等內容的展示功能
一、技術規格：
1、外型尺寸:長600mm,寬530mm,高1800mm
2、電壓/功率:交流220V/50W
3、配套設備:6U網絡壓接線實驗儀1台、6U網絡跳線檢測及故障演示儀1台、3U光纖故障模擬箱1台、6U光纖配線端接實驗儀1台、網絡理線環2個、8口PDU電源插座1個、100回110型通信跳線架2台、24口網絡配線架2台、24口光纖配線架1台、零件/工具盒1個、電源地插1套。
二、產品特點
1）裝置選用19英寸開放式落地型機架，外形尺寸：長0.6米，寬0.53米，高1.8米。機架下部有4個地腳螺絲固定，保證設備牢固，能夠承受實訓打線衝擊力。
2）6U機架式帶彩色LED色塊顯示功能的網絡壓接線實訓測試儀（彩色LED色塊顯示燈，共96個）1台，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況，直觀判斷通信網絡雙絞線的跨接、反接、短路、斷路等故障。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
3）彩色LED顯示功能的網絡跳線檢測及故障演示儀1台，對應彩色LED發光塊顯示RJ45接頭兩端壓接線端接的連接狀況和線序。每根跳線對應8組16個彩色LED發光色塊，直觀持續顯示連接狀況和線序，分為32組共有64個發光色塊燈，並設有線纜類型、組別、故障類型提示燈，可快速同時檢測出4根跳線壓接情況。故障模擬演示功能，設置6組（正確、反接、跨接、斷路、交叉、短路）常見網絡布線正確與故障類型。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
4）3U光纖故障模擬箱1台，裝有SC-SC、LC-LC適配器，模擬光纖的交叉、開路等故障。
5）6U光纖配線端接實驗儀1台，8路多種光纖跳線和鏈路同時測試功能，配置的LED指示燈具有持續和間斷閃爍兩種顯示功能，直觀測試各種光纖跳線和複雜光纖鏈路通斷。測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
四、實訓功能
1）能夠進行網絡雙絞線配線和端接實訓，每台設備每次端接6根雙絞線兩端，每根雙絞線兩端各端接線8次，每次實訓每人端接線實訓共計96次。
2）可製作和測量4根網絡跳線，測試儀設有對應指示燈組，自動同時顯示出4根網絡跳線線序及類別（屏蔽/非屏蔽、幾類線、幾芯線），壓接是否正確，執行標準（568A或568B），故障類型等結果。
3）能夠進行25對大對數電纜的端接原理和技能實訓。設備必須能夠進行大對數電纜配線和端接實訓，每台設備每次端接大對數電纜的兩端，每次實訓每人端接線100次。每芯線端接有對應的指示燈直觀和持續顯示端接連接狀況和線序，共有100個指示燈分50組，同時顯示大對數電纜的全部端接情況，能夠直觀判斷大對數電纜的跨接、反接、短路、斷路等故障
4）能夠8路多種光纖跳線和鏈路同時測試功能。
5）開放式機架的立柱具有橋架布線實訓功能和安裝網絡插座功能。
6）設備兩側立柱預設20個Φ25穿線孔，能夠實現PVC管/鋼管暗埋穿線模擬實訓功能。
7）與網絡配線架、通訊跳線架組合進行多種端接實訓，仿真機櫃內配線端接實訓。
8）具有實訓考核評定功能，設備內置WIFI無線信號或者RS485傳輸模塊，教師可通過上位機考核係統，實時監測多組學生實訓情況，同時支持各類技能大賽現場實施評判、管理、打印功能。

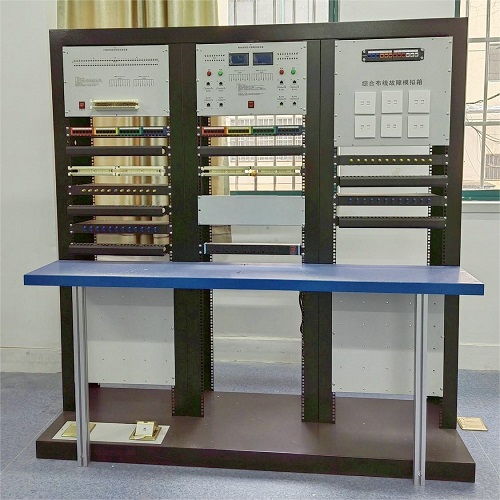

4、MYLYX-01D綜合布線故障檢測實訓台
一、技術規格：
1、外型尺寸：長1800mm,寬650mm,高1600mm
2、電壓/功率：交流220V/50W
3、配套設備：帶彩色 LCD 液晶屏顯示功能的“雙絞線及光纜實訓測試儀”1 台、帶彩色 LED 色塊顯示功能的“線纜跳線及故障測試儀”1 台、帶彩色 LED 色塊顯示功能的“通訊端接實訓及測試儀”1 台、機架式 24 口網絡交換機 1 台、機架式語音交換機 1 台（4 進 16 出可編程）、8 口工業 PDU 電源 1 套、RJ45 網絡配線架（19 英寸 24 口）1 個，110 通訊配線架（19 英寸 100 對）1 個，理線架4 個，組合式光纖配線架（19 英寸 12 口）1 個、網絡及語音麵板（86 型）2 套、光纖麵板4 套，按鍵式電話機 1 部、、操作台1張。
二、產品特點
1、綜合布線故障檢測實訓台為三聯全鋼結構，開放式網絡實訓操作，主體分上下層。
2、實訓台可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久複雜鏈路搭建實訓，幹線子係統實訓和工作區信息插座裝置安裝等五部分實訓。
3、機架式彩色LED色塊顯示功能的網絡壓接實訓測試儀1台，每芯線端接對應彩色LED發光塊，直觀持續顯示端接連接狀況和線序，分48組共有96個發光色塊，同時顯示6根雙絞線全部端接情況。可直觀判斷網絡雙絞線的跨接、反接、短路、斷路等故障。
4、機架式彩色LED顯示功能的網絡跳線檢測及故障演示儀1台，對應彩色LED發光塊顯示線纜兩端RJ45接頭壓接線端接連接狀況和線序，每根跳線對應8組16個彩色LED發光塊。直觀和持續顯示連接狀況和線序，64個指示燈分32組，設有線纜類型、組別、故障類型提示燈組，同時檢測出4根跳線壓接情況。故障演示係統麵板上設有網絡跳線測試接口6組，故障模擬演示功能包括正確、反接、跨接、斷路、交叉、短路等國際標準故障類型。
5、雙絞線及光纜測試儀1台，由電源指示燈、液晶顯示屏、實驗功能接口區組成。實驗功能接口由線纜接口和配線架接口組成，分別包括RJ45接口，110型通訊跳線架和光纜配線接口。儀器正麵板左上方設有一塊5.6英寸的液晶顯示屏幕，此高清晰分辨率液晶顯示屏用來顯示各個實驗的數據和測試結果，以及相關實驗說明。進入係統後，點擊液晶觸摸屏，進行 實訓項目的選擇。網絡跳線測試功能區、通信端接測試功能區、配線端接測試功能區、光纜配線測試功能區（包含一組光功率計功能）。
6、實訓台背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子係統/水平子係統管/槽布線實訓，工作區係統插座安裝實訓，垂直子係統插座安裝實訓；側麵立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。
7、測試結果以WIFI無線信號或者RS485傳輸至教師計算機管理端軟件中。
三、實訓功能
1、網絡模塊端接與測試實訓
2、網絡光纖跳線製作與測試
3、光纖熔接、冷接測試實訓
4、110語音跳線架壓接實訓
5、銅纜及光纖網絡布線故障演示與診斷測試
6、銅纜基本鏈路，永久鏈路連接，測試實訓
7、光纜基本鏈路，永久鏈路連接，測試實訓
5、實訓加工桌
產品型號和技術規格：
Ø 尺寸：長1200mm，寬600mm，高750mm，重量：24KG
產品特點：
Ø 不鏽鋼封包台麵，邊緣光滑，台麵平整美觀。
Ø 方鋼支架，結實牢固。
Ø 橡膠腳套，整齊美觀。
Ø 工廠專業化批量生產，性價比高。
Ø 標準化紙箱包裝，運輸方便，現場快速組裝。
產品功能：
Ø 綜合布線工程現場布線材料加工或者實訓。
Ø 在操作台上進行線槽、線管、橋架等材料加工。
Ø 組裝和擺放各種設備。
Ø 實訓內容：耗材加工、網絡端接實訓。
6、光纖熔接機
適用光纖類型：SM(單模)，MM(多模)，DS(色散位移)，NZDS(非零色散位移)UI (彎曲不敏感)BUI(超彎曲不敏感)，EDF(摻餌光纖)
適用光纖直徑：包層直徑125-150MM，塗覆層直徑250~1000MM
熔接模式：預存8組，用戶自定義792組
平均熔接損耗：0.02DB(SM)，0.01DB(MM)，0.04DB(DS)，0.04DB(NZDS)
回波損耗：>60dB
照明：LED照明
熔接時間：SM FAST模式:6秒
熔接損耗估計：有
熔接長度：20-60mm
加熱槽：60mm，50mm，45mm，40mm，25mm(FP-03)
加熱時間：2mm熱縮管(10-15秒可調)，6mm熱縮管(15-20秒可調)
熔接機結果儲存：10000組熔接記錄存儲
拉力試驗：2N
顯示：3.5英寸TFT真彩液晶顯示屏，國內僅支持中文操作界麵
光纖放大與顯示：X/Y:115倍，X或Y:230倍
電源輸入：11.1V理電池，13.5V/5A電源適配器
電池容量：2600mAh
加熱次數：典型工作140次(熔接/加熱)
操作方式：按鍵
自適應放電：根據氣壓和外界溫度自動調節
電極壽命：放電4000次(配合專用清潔器可延長20%以上的試用壽命)
端口：Mini USB2.0
光纖對準：纖芯對準、包層對準、精細對準
重量：1.28KG
主機尺寸：210DX133WX105H(mm)
操作條件：海拔0~5000m,相對濕度0~95%(無冷凝結露)，工作溫度-20C~55C最大風速15m/s
反向供電：輸出DC5V/2A，可為手機充電，為外接LED照明燈等5V設備提供電源
光功率模塊
功率測量範圍：-70~+26dBm
插頭類型：InGaAs
偏差：土5%
標準波長：1310/1490/1550
顯示分辨率：0.05dB
紅光源模塊
紅光功率：15mW
波長：650nm土20nm
