智能家居單元係統實訓裝置,智能家居單元係統實訓設備
2022-04-26 14:40
智能電子產品係統是以促進各高職院校智能電子產品係統工程實施的教學改革為目的，以培養“具有電子信息產品的安裝、調試、檢測、維護能力，具備電子信息技術的開發、設計、推廣、應用能力的高級技術應用型專門人才”和“具有電子產品生產過程管理、質量檢測及設備維護能力的高級技術應用型專門人才”為目標。本係統以基於Cortex-M3構架的STM32係列芯片為核心，采用標準進行模塊化設計，以智能家居為載體，為用戶提供微型化、智能化和網絡化的控製模塊及產品。適用於高職院校智能電子產品係統、智能家居、嵌入式實驗室建設、學生畢業設計或課程設計、學生課外拓展學習、電子類技能競賽載體等眾多領域。
二、智能家居單元係統實訓裝置,智能家居單元係統實訓設備,智能家居單元係統實訓平台產品特點：
智能電子產品係統為一套標準一室一廳智能家居電子產品實施項目的配置，包含了兩大家庭控製中心：客廳廚房控製中心，臥室衛生間控製中心。
智能化：本係統中產品以基於Cortex-M3構架的STM32係列芯片為核心，開發了一係列智能產品，產品可就地控製，也可家居控製中心的智能家居控製器控製，還可以通過以太網、手機等控製。
網絡化：本智能電子產品係統工程實施項目具有以太網和RS485標準的兩種通訊協議。各控製中心智能家居控製器通過以太網與家庭信息互聯處理中心通訊；各智能產品通過RS485總線與家庭控製中心控製器通訊。
標準化：係統采用模塊化設計，在一個最小係統板的基礎上可隨意組合不同的模塊，用戶亦可根據擴展接口定義自己設計特殊的模塊，使其具有特殊功能。各模塊尺寸及特殊功能設計都按照一定標準執行，這些標準亦可提供給用戶，方便用戶自主擴展設計。
擴展性：智能家居控製器及RS485擴展模塊均為標準模塊式產品，預留標準的以太網接口、RS485接口、I\O、AD、DA接口，可將家居模型任意改變、配置相關智能產品、亦可增加第三方產品。
實用性：本係統包含智能家居中智能家居控製器、智能插座、多功能麵板、電動窗簾、電動窗戶、光強及溫濕度計等各方麵智能產品，可用於教學、也可實用於家中。
安全性：模塊接口都有特殊的防反插防錯插本設計，確保各模塊不會因操作不當而損毀。對於強電部分的模塊不僅有隔離係統，更裝有防觸碰裝置，以防用戶在通電情況下因誤碰而發生觸電危險，保證用戶用電安全。
三、智能家居單元係統實訓裝置,智能家居單元係統實訓設備,智能家居單元係統實訓平台技術條件：
1.輸入電源：單相AC220V±10% 50±2%Hz
2.整機容量：≤2kVA
3.網孔板式電氣安裝屏尺寸：120cm*200cm*60cm
4.實訓台上裝置提供RS-485和以太網兩種通訊接口
四、智能家居單元係統實訓裝置,智能家居單元係統實訓設備,智能家居單元係統實訓平台配置清單：
| 序號 | 房間名稱 | 安裝設備 | 數量 |
| 1 | 客廳、廚房 | 工程實訓台鈑金（平麵網孔板） | 1 |
| 智能家居控製器 | 1 | ||
| 光強及溫濕度計 | 1 | ||
| 智能插座 | 1 | ||
| 86型開關插座 | 1 | ||
| 電茶壺 | 1 | ||
| 多功能麵板 | 1 | ||
| 交流調光燈 | 1 | ||
| 螺口燈座 | 2 | ||
| 節能燈 | 1 | ||
| LED燈 | 1 | ||
| 紅外探測器 | 1 | ||
| 煙火災探測器 | 1 | ||
| 可然氣體探測器 | 1 | ||
| 排風扇 | 1 | ||
| 電控鎖 | 1 | ||
| 2 | 臥室、衛生間 | 工程實訓台鈑金（平麵網孔板） | 1 |
| 7寸觸摸屏 | 1 | ||
| 智能家居控製器 | 1 | ||
| 智能插座 | 1 | ||
| 86型開關插座 | 1 | ||
| 多功能麵板 | 1 | ||
| 交流調光燈 | 1 | ||
| 螺口燈座 | 2 | ||
| 節能燈 | 1 | ||
| 白熾燈 | 1 | ||
| 紅外探測器 | 1 | ||
| 煙火災探測器 | 1 | ||
| 雙光束對射紅外探測器 | 1 | ||
| 玻璃破碎探測器 | 1 | ||
| 3 | J-Link仿真器 | 1 | |
| 4 | 16口交換機 | 1 | |
| 5 | 電腦管理軟件(Labview應用軟件) | 1 |
電子技術成為近代科學技術發展的一個重要標誌。從十九世紀末發展至今，電子技術已無處不在：近至計算機、手機、電視、音響等生活常用品，遠至工業、航天、軍（jun1）事等領域都可以看到電子技術的身影。電子技術在二十世紀的迅速發展大大推動了航空航天技術、遙測傳感技術、通訊技術、計算機技術以及網絡技術等多門類技術的興起與發展。同時隨著微電子技術、計算機技術和網絡技術的發展，各類電子產品也越來越趨向微型化、智能化和網絡化。

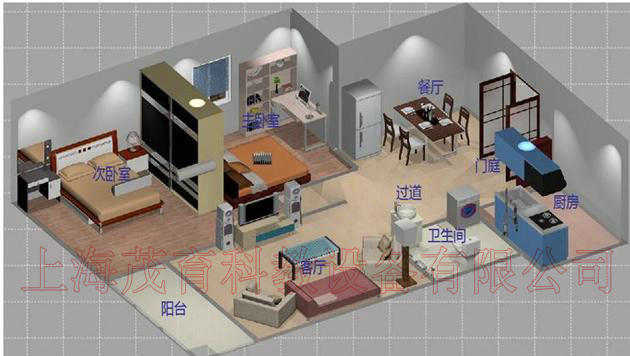

智能電子產品係統為一套標準兩室兩廳智能家居電子產品實施項目的配置，包含了兩大家庭控製中心（客廳廚房控製中心、臥室衛生間控製中心）；以及一套智能家居管理軟件。兩大家庭控製中心通過以太網與家庭信息互聯處理中心聯係，達到家庭安全防護係統、網絡服務係統和家庭自動化係統組成的家庭綜合服務與管理集成係統的目的，從而實現全麵的安全防護、便利的通訊網絡以及舒適的居住環境的家庭住宅。網絡拓撲圖如下圖所示。
智能電子產品係統網絡示意圖
1.家庭控製中心說明：客廳廚房控製中心
客廳廚房控製中心包含智能家居控製器、電控鎖、多功能麵板、節能燈、排氣扇、智能調光開關、智能光強及溫濕度計、智能插座、電茶壺、可燃氣體探測器、煙火災探測器及紅外探測器。
電控鎖通過智能家居控製器控製門的開啟；多功能麵板控製客廳、廚房燈的開關；智能調光開關調節LED燈的亮度、也可通過485總線與智能家居控製器通訊，通過情景模式智能調節LED燈的亮度；智能光強及溫濕度計顯示采集客廳溫濕度及光照度；智能插座控製和采集電茶壺的電源和電量信息，可合理分配用電負荷；可燃氣體探測器、煙火災探測器及紅外探測器用於組件家居係統的安防係統。
多功能麵板、智能調光開關、智能光強及溫濕度計、智能插座通過485總線與智能家居控製器通訊，可燃氣體探測器、煙火災探測器、紅外探測器及電控鎖通過I\O口與智能家居控製器通訊。
智能電子產品係統客廳廚房安裝配置圖
臥室衛生間控製中心臥室衛生間控製中心包含智能家居控製器、觸摸屏、多功能麵板、智能調光開關、智能插座、煙火災探測器、紅外探測器、玻璃破碎探測器、雙光束對射紅外探測器。
觸摸屏通過485與智能家居控製器通訊，可實現遙控、遙信、遙調及情景模式的設定；智能調光開關調節白熾燈的亮度、也可通過485總線與智能家居控製器通訊，通過情景模式智能調節白熾燈的亮度；多功能麵板控製臥室、衛生間燈的開合；智能插座控製和采集相關用電設備電源和電量信息，可合理分配用電負荷；煙火災探測器、紅外探測器、玻璃破碎探測器、雙光束對射紅外探測器用於組件家居係統的安防係統。
觸摸屏、多功能麵板、智能調光開關、智能插座通過485總線與智能家居控製器通訊，煙火災探測器、紅外探測器、玻璃破碎探測器及雙光束對射紅外探測器通過I\O口與智能家居控製器通訊。
智能電子產品係統臥室衛生間安裝配置圖
2.智能家居電腦管理軟件說明智能家居電腦管理軟件是基於Labview應用軟件，是QS-iHome-III智能電子產品係統的集中管理手段和工具，它讓整個家居係統在電腦屏幕上一覽無遺，使係統調試與功能設置易如反掌。本管理軟件通過以太網協議與智能家居控製器底層協議，應用層麵的合作，開發可控製主流智能家居係統，實現智能燈光控製、智能電器控製、智能溫度控製、智能窗戶控製、智能窗簾控製、智能安防控製、智能遙控控製、智能定時控製、智能網絡控製、智能遠程控製、智能場景控製等功能的軟件。
LabVIEW是一種程序開發環境，由美國國家儀器（NI）公司研製開發的，類似於C和BASIC開發環境，但是LabVIEW與其他計算機語言的顯著區別是：其他計算機語言都是采用基於文本的語言產生代碼，而LabVIEW使用的是圖形化編輯語言G編寫程序，產生的程序是框圖的形式。
3.智能電子產品說明
智能家居控製器
智能家居控製器以基於Cortex-M3構架的STM32係列芯片為核心的標準模塊式產品，預留標準的以太網接口、4路RS485接口、I\O、AD、DA接口。
智能插座
插座以基於Cortex-M3構架的STM32係列芯片為核心的智能產品，內含ADE7753電能芯片、液晶屏、繼電器等，可計量顯示對應家用電器的電量參數，並可設置何時啟動該家用電器的電源，可合理分配家中用電負荷，實現智能電網功能。可通過485總線與家庭控製中心通訊。也可獨立工作。
多功能麵板
多功能麵板以基於Cortex-M3構架的STM32係列芯片為核心的智能產品，包含4路繼電器輸出，可同時控製4路負載（燈、排氣扇等），可通過485總線與家庭控製中心通訊。也可獨立工作。
調光開關
調光開關以基於Cortex-M3構架的STM32係列芯片為核心的智能產品，采用光耦隔離來控製MOS管的通斷，使用半波整流穩壓技術來實現強電控製部分的直流電供應，PWM波控製占空比即控製調光，負載可為白熾燈及LED燈，可通過485總線與家庭控製中心通訊。也可獨立工作。
光強及溫濕度計
光強及溫濕度計以基於Cortex-M3構架的STM32係列芯片為核心的智能產品，顯示采集對應區域的溫濕度信息，並可通過485總線傳遞給家庭控製中心的智能家居控製器。
觸摸屏
本裝置采用的彩色觸摸屏是一套以嵌入式低功耗CPU為核心（主頻400MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏，高檔塑料結構,工業級低功耗，CPU400MHz,64M內存,64M閃存,1*RS232(隔離接口),1*RS485(隔離接口),1*USB接口(一主一從)，24VDC電源輸入,功耗小於7W。同時還預裝了嵌入式實時多任務操作係統組態軟件。
可通過485與智能家居控製器通訊，可實現遙控、遙信、遙調及情景模式的設定。
紅外探測器
紅外探測器是一種當入侵者接近它時能觸發報警的探測裝置。報警信號采集到智能家居控製器中，配合組成安防係統。
雙光束對射紅外探測器
雙光束對射紅外探測器其基本的構造包括瞄準孔、光束強度指示燈、球麵鏡片、LED指示燈等。其偵測原理乃是利用紅外線經LED紅外光發射二極體，再經光學鏡麵做聚焦處理使光線傳至很遠距離，由受光器接受。當光線被遮斷時就會發出警報。報警信號采集到智能家居控製器中，配合組成安防係統。
玻璃破碎探測器
玻璃破碎探測器利用壓電陶瓷片的壓電效應（壓電陶瓷片在外力作用下產生扭曲、變形時將會在其表麵產生電荷），可以製成玻璃破碎入侵探測器。對高頻的玻璃破碎聲音（10k～15kHZ）進行有效檢測，而對10kHZ以下的聲音信號（如說話、走路聲）有較強的抑製作用。玻璃破碎聲發射頻率的高低、強度的大小同玻璃厚度、麵積有關。報警信號采集到智能家居控製器中，配合組成安防係統。
煙火災探測器
煙火災探測器根據煙霧粒子對光的吸收和散射作用，光電感煙式火災探測器可分為減光式和散射光式兩種類型。散射光型光電感煙探測器目前已經成為主流。報警信號采集到智能家居控製器中，配合組成安防係統。
可燃氣體探測器
可燃氣體探測器對單一或多種可燃氣體濃度響應的探測器。是利用難熔金屬鉑絲加熱後的電阻變化來測定可燃氣體濃度。當可燃氣體進入探測器時，在鉑絲表麵引起氧化反應（無焰燃燒），其產生的熱量使鉑絲的溫度升高，而鉑絲的電阻率便發生變化。報警信號采集到智能家居控製器中，配合組成安防係統。
4.項目配置說明
智能家居產品非常靈活，使用場所、家居戶型各不相同，用戶需求靈活多變，本智能電子產品係統工程實施項目的基本配置為一室一廳戶型，配置的設備可根據要求更改。
