現場總線樓宇綜合控製係統,現場總線樓宇綜合控製實驗裝置
2022-07-19 08:42
本係統是智能樓控係統的一個重要發展方向，而基於LonWorks總線的樓控網絡係統是目前智能建築發展的一種主流，2006年LonTalk協議成為中國國家標準化指導性技術文件GB/Z 20177.1-2006,為更好地滿足智能樓宇教學的需要，推出了一係列基於LON總線的智能樓宇教學實驗裝置。本係統是此類係列產品之一。它具備IBMS係統兩級網絡和三層管理(控製)的典型結構，即采用現場總線網(Lonwalks信道)和由B/S結構構成的局域網兩級網絡結構，現場（DDC）控製、過程管理（服務器）、遠程客戶管理三層管理結構。

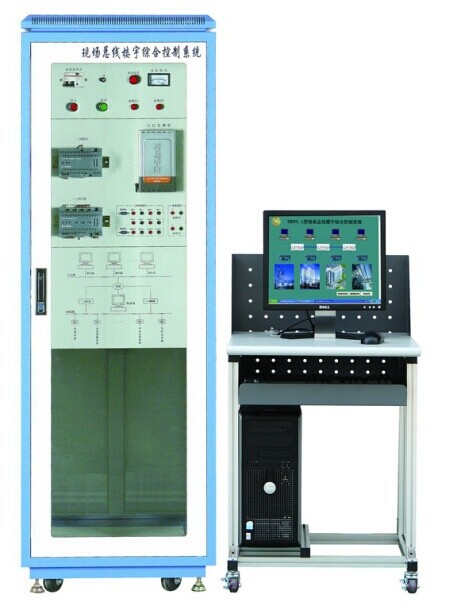

結構如下圖所示：
二、現場總線樓宇綜合控製係統,現場總線樓宇綜合控製實驗裝置,現場總線樓宇綜合控製實驗設備功能特點：
1、各子係統基於DDC模塊和LON總線實現現場總線控製，技術性強
2、具備IBMS係統中兩級網絡和三層管理(控製)的典型結構，代表性強
3、對於控製器使用Lontalk協議的所有子係統都可以方便於集成到該係統中來，開放性強
1、輸入電源：AC220V±15%，50Hz
2、環境溫度：-20℃～+45℃
3、裝置容量：＜1kVA
4、外形尺寸：600mm×600mm×1290mm
5、安全保護：具有漏電自動保護裝置
IBMS係統實驗：
1、係統結構與設備認識
2、DDC模塊的開發使用
3、LON網絡開發應用（LON網組建）
4、B/S網絡開發應用（B/S網絡組建）
5、子係統實驗
6、根據集成係統中的不同子係統可以完成相關實驗項目
1、控製櫃控製櫃由電源開關、電源指示、電壓指示儀表、保險絲、LonWorks/IP服務器、交換機等部件組成，可完成IBMS係統網絡集成功能。
2、監控軟件配備IBMS監控係統軟件，可以實現對中央空調、供配電、抄表、安防等係統的全監控；提供相關組網和組態軟件，可以讓學生自行設計網絡係統和監控界麵。
3、豪華型電腦桌桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀；設有一個櫃門，可用於放置工具、存放資料等，電腦桌還設有四個萬向輪（帶鎖緊功能），便於移動和固定。
4、i.LON100 Internet服務器
i.LON100 Internet服務器是一個高性能的網絡接口，用於連接LonWorks 網絡到企業IP網絡或者Internet。它有LonWorks、ModBus、M-Bus、數字量的I/O等多種豐富的設備接口，其中數字量I/O包含了2路脈衝輸入（M1、M2）、2路開關量輸入（Input1、Input 2）和2路開關量輸出（Out1、Out2），從而很容易地將現場設備連接到i.LON100，並使這些設備的數據有效地應用到企業IP網絡和Internet。i.LON100內置有時序調度、報警和數據記錄等功能模塊，用戶可以使用其內置的網頁接口存取和訪問這些應用，本係統正是通過i.LON100的時序調度功能，實現對照明子係統的時序控製。
5、i.LON600 LonWorks/IP服務器
i.LON600 LonWorks/IP服務器是一個遵從EIA 852協議的LonTalk到IP的路由器。它為日常設備的存取訪問能夠提供一個可靠的、安全的Internet通道。它能夠將Internet或者任何基於10/100 Base-T的LAN或者WAN作為本地或者遠程傳遞LonWorks控製信息的通道。其內部采用一個32位RISC處理器和Echelon公司的LonWorks/IP體係結構，從而為高速控製、顯示、監視應用程序提供了最佳的服務，本係統正是通過i.LON600的高速路由功能，實現服務器（IP通道）和LON網之間的數據交互。
