汽車ABS製動係統實訓台,汽車ABS製動係統實訓裝置
2022-07-20 09:27

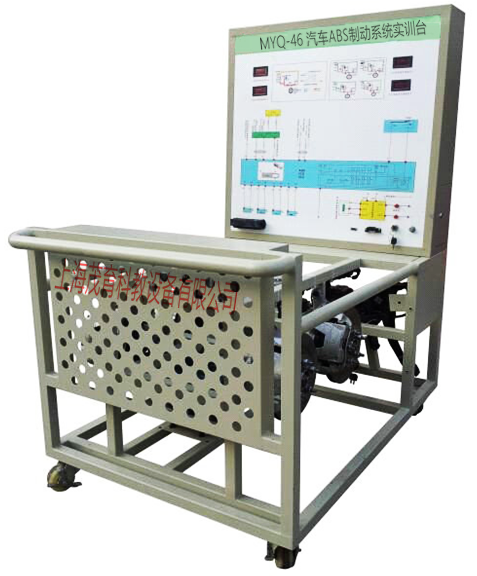

本實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用帕薩特B5汽車ABS製動係統為基礎，配有ABS係統工作原理圖，真實展示緊急製動時ABS係統工作過程。通過實訓台的演示，可清楚了解汽車ABS製動係統內部的結構與功能，便於學生較快地掌握的構造和原理，提高學生對汽車ABS製動係統的初步認識，使學生了解汽車ABS製動係統起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車ABS製動係統實訓台,汽車ABS製動係統實訓裝置,汽車ABS製動係統實訓設備功能特點：
1、真實的汽車ABS製動係統實物為基礎，完整展示ABS製動係統的組成結構。
2、由三相異步電動機帶動前後軸轉動，模擬汽車行駛。緊急踩下製動踏板時，ABS係統開始工作，前後製動盤保持微量轉動，製動踏板上可感覺不斷彈腳，真實演示汽車ABS係統的工作過程。
3、實訓台麵板上繪有彩色UV平板噴繪電路圖和液壓管路圖，學員可直觀對照電路圖和ABS製動係統實物，認識和分析控製係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台安裝有壓力表，可實時顯示製動總泵和四個製動分泵的液壓變化。
6、實訓台麵板上安裝有故障指示燈和診斷座，可連接專用或通用汽車解碼器，對ABS電控係統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
7、設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
▲8、采用電磁多片式離合器連接製動盤與電機輸出軸、可實現各車輪製動差速。
三、汽車ABS製動係統實訓台,汽車ABS製動係統實訓裝置,汽車ABS製動係統實訓設備技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、驅動電源：三相四線(三相五線 380V±10% 50Hz)
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、工作溫度：-40℃-+50℃
6、主油道壓力表：0-250kg/psi
7、製動分泵壓力表：0-100kg/psi
8、變頻器：
9、功率：4KW/5.5KW
10、輸入：AC 3PH 380V±15% 50/60Hz
11、輸出：9A/13A AC 3PH 0-380V 0-400Hz
12、三相異步電動機：
13、電壓：AC 220V/380V 50Hz
14、電流：11.8A/6.8A
15、功率：3KW
16、轉速：1420r/min
17、真空泵：
18、電壓：AC 220V 50Hz
19、功率：370W
20、抽氣速率：48L/min
21、極限壓力：6.7×10-2Pa
22、轉速：1400r/min
23、進氣口徑：Ø8
24、用油量：1L
25、噪聲：≤68
26、鋼管：40*40*3mm
27、移動腳輪：100*50mm
28、麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
