東風天錦發動機工作原理實訓台,東風天錦發動機工作原理實訓設備
2022-07-21 09:11

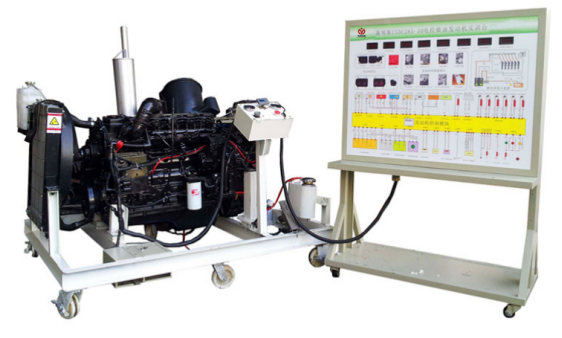

該設備采用翻新 東風天錦康明斯電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用於學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、東風天錦發動機工作原理實訓台,東風天錦發動機工作原理實訓設備,東風天錦發動機工作原理實訓裝置功能特點：
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控製係統的工作原理。
3.實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓台麵板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控係統故障指示燈等參數變化。
5.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓台配備有油門控製裝置，可方便對發動機加速減速。
7.實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
9.實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，正前方/兩側焊接圓形護手杆，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、東風天錦發動機工作原理實訓台,東風天錦發動機工作原理實訓設備,東風天錦發動機工作原理實訓裝置技術規格：
外形尺寸：運行台1600×1400×1300mm(長×寬×高)
檢測台1240×600×1600mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：150*100mm
