桑塔納2000空調技能考核實訓台,桑塔納2000空調技能考核實訓裝置
2022-07-22 08:22

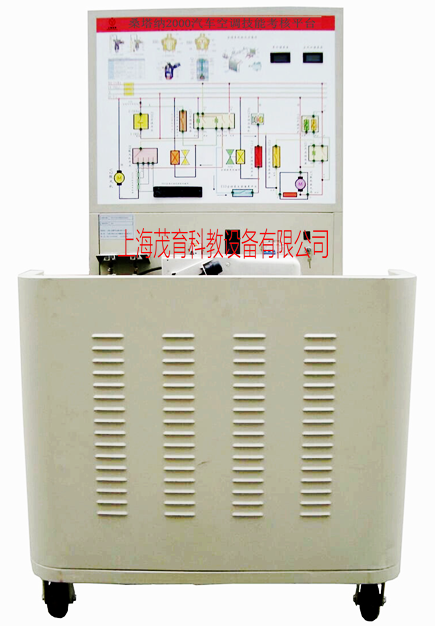

本實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車空調係統實物，展示汽車空調係統的結構與原理；麵板上繪有完整的空調係統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。電動機驅動空調壓縮機，動態演示空調係統各工況。通過實訓台的演示，可清楚了解內部的結構與功能，便於學生較快地掌握空調係統的構造和原理，提高學生對空調係統的初步認識，使學生了解空調係統起到更直觀更深入的教學目的，是各汽車學校對空調係統理論和維修實訓的理想教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、桑塔納2000空調技能考核實訓台,桑塔納2000空調技能考核實訓裝置,桑塔納2000空調技能考核實訓設備主要用途：
1、適用於各類型院校及培訓機構對汽車空調係統理論和維修實訓的實訓教學需要。
2、適用於各類型院校及培訓機構對汽車空調係統模塊單元教學需要。
3、適用於汽車職業技能鑒定考核的需要。
4、適用於汽車空調係統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、桑塔納2000空調技能考核實訓台,桑塔納2000空調技能考核實訓裝置,桑塔納2000空調技能考核實訓設備結構組成：
采用桑塔納2000空調蒸發箱總成、空調操作麵板、壓縮機、交流電動機、空調控製係統電氣元件、壓力表、空調散熱器、幹燥瓶、壓力開關及空調傳感器、高低壓壓力表、UV平板噴繪彩色原理圖、故障設置係統、可移動台架、使用說明書與實訓指導書等。
四、桑塔納2000空調技能考核實訓台,桑塔納2000空調技能考核實訓裝置,桑塔納2000空調技能考核實訓設備功能特點：
1、電機運行汽車空調係統，展示汽車空調係統的組成結構及原理。
2、操縱點火開關與電機調節開關，可真實演示汽車空調係統的工作過程。
3、數顯式溫度表顯示車內外溫度；數顯表顯示電壓值。數字式溫度表，直觀顯示蒸發器出風口溫度與車外溫度；指針式儀表顯示高低壓力值。
4、空調壓縮機離合器，冷凝器風扇，鼓風機等采用220V轉換的直流電源控製，既方便又安全；
5、風量可人工調整；
6、可通過專用儀器進行抽真空、充注製冷劑、製冷劑檢漏等工作；
7、故障模擬係統可模擬實際運行工況，設置多種實車電器係統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
8、用LED 燈顯示執行器工作狀態。
9、麵板上安裝有檢測端子，可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
10、麵板上繪有原車係統一致的UV平板噴彩色繪電路圖，1.5mm冷板或者4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析係統的工作原理。
11、實訓台加裝轉動部件的安全保護裝置，交流電源係統安裝安全保護裝置。
12、實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
13 配備有使用說明書、實驗指導書等相關資料。
五、桑塔納2000空調技能考核實訓台,桑塔納2000空調技能考核實訓裝置,桑塔納2000空調技能考核實訓設備技術規格：
1、外形尺寸：台式1500×1200×1200mm(長×寬×高)；立式1400×1000×1740mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、製 冷 劑：R134a
6、工作溫度：-40℃～+50℃
7、高壓壓力表：0～3.5MPa
8、低壓壓力表：0～1.5MPa
9、三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
10、鋼管：40*40*3mm
11、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
12、移動腳輪：120*80mm
13、采用3mm鋁塑板麵板，表麵氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
