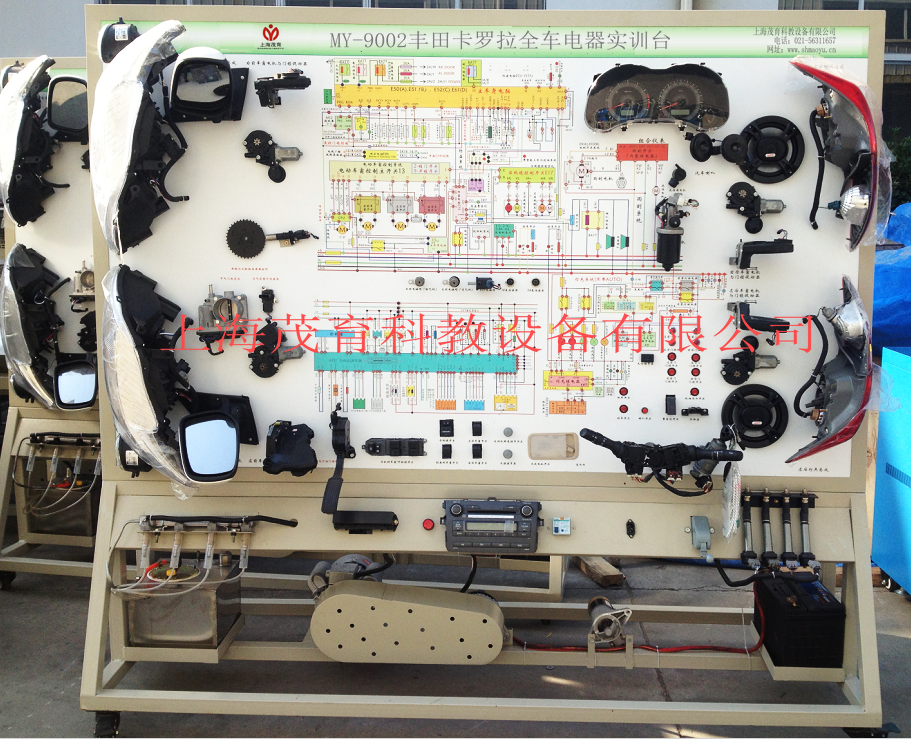

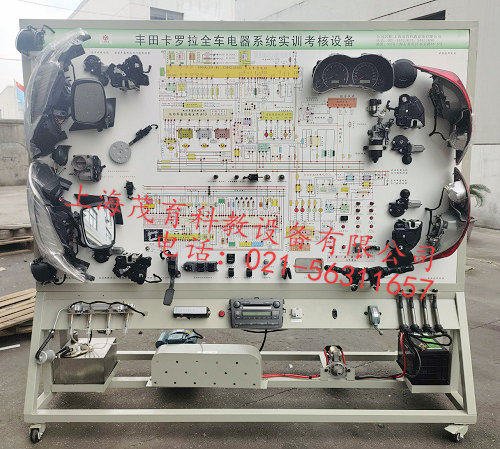

豐田卡羅拉全車電器實訓台,豐田卡羅拉全車電器實訓裝置
2022-07-22 09:10

本實訓台采用豐田卡羅拉全車電器實物為基礎,展示燈光係統、儀表係統、點火係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電動門鎖係統、雨刮係統、音響等各係統的組成結構和工作過程。適用於中高等職業技術院校普通教育類學院和汽車培訓機構對汽車全車電器係統的理論和維修實訓的教學需要。通過電路電器實訓台的演示,可清楚了解轎車內部的電路電器結構與功能,便於學生較快地掌握轎車的電路構造和原理,提高學生對轎車電路的初步認識,使學生了解整車電路起到更直觀更深入的教學目的,是各汽車學校對電路電器理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
舒適係統、燈光係統、防盜儀表係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等。麵板采用2mm鋁質麵板,圖字符號采用凹字爛板工藝製作,線條顏色永不脫落。
1、可運行全車電器係統,展示全車電器係統的組成結構及原理。
2、操縱各種電器開關及按鈕,可真實演示汽車電器各係統的工作過程。
3、麵板上繪有彩色噴繪電路圖,學員可直觀對照電路圖和實物,認識和分析整車電器各係統的工作原理。
4、麵板上安裝有檢測端子,可直接在麵板上檢測整車電器各係統電路元件的電信號,如電阻、電壓、電流、頻率、波形信號等。
5、安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機控製單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析及防盜匹配等自診斷功能。
6、底架部分采用鋼性結構焊接,表麵采用烤漆工藝,帶自鎖腳輪。
7、配備有使用說明書及相關資料。
8、可進行防盜匹配、遙控匹配等操作。
9、故障模擬係統可模擬實際運行工況,設置多種常見故障。
10、故障設置采用手動方式進行,可單獨設置24個故障點,包括典型汽車電器係統的典型故障情況。
1、外形尺寸:2040mm×650mm×1850mm(長×寬×高);
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:12V直流電壓;
4、工作溫度:-50℃~50℃;
5、蓄電池:60AH/12V
6、三相異步電動機
7、電壓:AC 220V/380V
8、功率:2.2KW
9、轉速:1420r/min
10、移動腳輪:100*60mm
