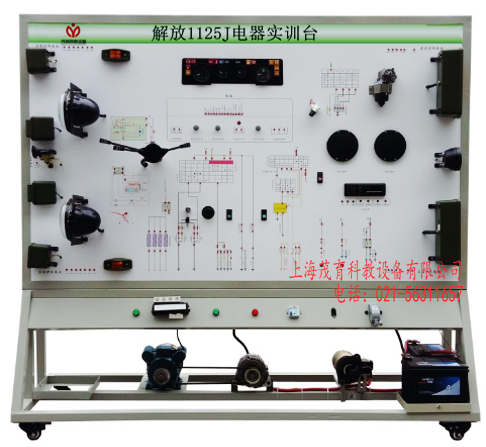

解放1125J電器實訓台,解放1125J電器實訓設備
2022-07-22 09:52
本實訓台采用全新解放1125J柴油機整車電器實物為基礎,充分展示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。 適用於學校對整車電器理論和維修實訓的教學需要。
1、真實可運行的汽車整車電器係統,充分展示汽車整車電器係統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子,可直接在麵板上檢測汽車整車電器各係統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構,外形美觀;底架部分采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置。
1、外形尺寸(約):2080×700×1900mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流24V
4、工作溫度:-40℃~+50℃
5、三相異步電動機
型 號:YT 100L1-4
電 壓:AC 220V/380V
功 率:2.2KW
轉 速:1420r/min
6、顏色:7032
7、鋼管:40*40*3mm
8、機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
9、移動腳輪:100*60mm
