汽車自動變速器實訓台,汽車自動變速器實訓裝置
2022-07-26 09:55

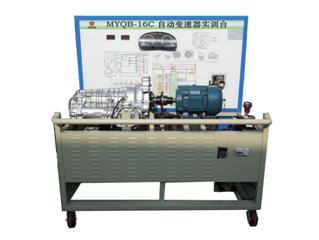

本實訓台采用翻新卡羅拉自動變速器總成為基礎，用可調速三相異步電動機做動力源，可對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示自動變速器組成結構和工作過程；適用於學校對自動變速器理論和維修實訓的教學需要。
1、真實可運行的自動變速器、充分展示自動變速器的工作過程和組成結構，如：液力變扭器、機械傳動、液壓控製和電子控製等。
2、電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3、可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定以S曲線圖形進行加速/減速。
3、實訓台麵板上繪有彩色噴繪電路圖和工作原理示意圖，學員可直觀對照電路圖和實物，認識和分析自動變速器控製係統的工作原理。
4、實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台麵板上安裝有汽車儀表、可實時顯示轉速、車速等參數變化。
實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對自動變速器電控係統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓台麵板上安裝有自動變速器電磁閥指示燈，實時顯示電磁閥的工作狀態。
7、實訓台配備有電源總開關、電機防護罩、輸出軸防護罩等安全保護裝置
8、設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
1、外形尺寸：1600×900×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、輸入電源；交流220V±10% 50Hz
4、工作電源；直流12V
5、三相異步電動機：
1）電 壓：AC 380V/660V
2）電 流：8.2A/4.7A
3）功 率：4KW/5.5kw
4）轉 速：2880r/min
6、變頻器：
1）功 率：5.5KW/7.5KW
2）輸 入：AC 3PH 380V±15%
3）輸 出：9A/13A AC3PH 0~380V 0~400Hz
7、工作溫度：-40℃～+50℃
8、顏色：7032
9、鋼管：40*40*3mm
10、移動腳輪：100*50mm
11、麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
四、汽車自動變速器實訓台,汽車自動變速器實訓裝置,汽車自動變速器實訓設備基本配置(每台)：
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子以及彩色原理圖 | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 自動變速器控製電腦 | 台 | 1 | |
| 4 | 診斷座 | OBDⅡ | 個 | 1 |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 自動變速器總成 | 含各種傳感器 | 套 | 1 |
| 7 | 壓力表 | 0-25kg/cm2 | 個 | 1 |
| 8 | 節氣門總成 | 套 | 1 | |
| 9 | 曲軸傳感器及信號盤 | 套 | 1 | |
| 10 | 變速器檔位總成 | 套 | 1 | |
| 11 | 變速器油散熱裝置 | 套 | 1 | |
| 12 | 三相異步電動機 | 台 | 1 | |
| 13 | 變頻器 | 台 | 1 | |
| 14 | 移動台架(帶自鎖腳輪裝置) | 1600×900×1700mm(長×寬×高) | 台 | 1 |
| 15 | 故障模擬與故障排除裝置 | 红桃视频app | 套 | 1 |
