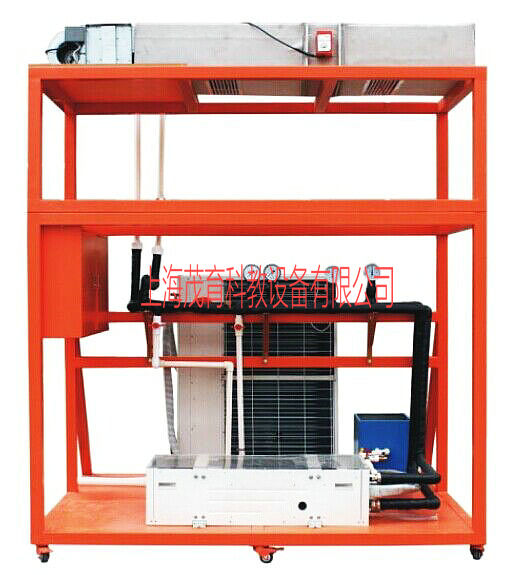

冷水式中央空調實訓裝置,冷水式中央空調實訓設備
2022-07-28 09:28
冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台是配合大中院校、中職的係統組裝、電氣運行與控製、電氣技術應用、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化》、《空氣調節技術與運用》等課程的教學與技能實訓。
一、冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台主要功能:
該設備根據製冷和空調運用與維修專業的《製冷中央空調裝置的安裝操作與維修》、《製冷中央空調自動化》等教材設計。教學係統可讓學生進行水管式中央空調係統故障診斷和維修技能實訓，對中央空調各組成部件與係統的結構、作用、原理認知；中央空調係統運行管理與維護；中央空調係統的測定與檢修及相關安全操作技術等實訓，培養學生理論聯係實際的素質，使學生達到國家職業標準中央空調係統操作員、製冷工、高級技師實訓考核相應的實操能力。適應於職業院校、技工院校等用於製冷專業中級、高級、技師等教學實訓、考核鑒定等。
二、冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台主要特色:
1、真實的場景，真實的設備，按教學要求，將製冷係統、水係統、空氣係統、電氣係統一體化。
2、可完成從基本技能到高級維修的多層次訓練，具有工位，4人一套設備，訓練質量高。
三、冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台技術參數:
1、電源：三相五線AC380V±10% 50Hz
2、工作環境：工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、壓縮機輸入功率：3P 總輸入功率：3kw
4、安全保護：微電腦自動控製，具有溫度控製和流量、高低壓、過電流、電源過欠壓、防凍等功能
5、水泵揚程>10m，水泵流量：1.6m3 /h
6、噪音dB:<60dB
四、冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台係統組成:
中央空調訓練裝置有製冷係統、水係統、空氣係統、電氣係統、支撐係統…組成.
1、製冷係統
全封閉壓縮機、風冷冷凝器、熱力膨脹閥、蒸發器、四通換向閥
2、水係統
冷媒水泵、補水閥、風機盤管、水流開關、壓力表、溫度表、閥門管道、排氣閥、過濾器、定壓罐
3、空氣係統
風機盤管、靜壓箱、風管、風口、電動風閥
4、電氣係統
主機控製器、風機盤管控製器、控製箱、配電箱、溫度傳感器、壓力開關
5、支撐係統
用於支撐或吊裝主機、水管、電線、控製器、風機盤管、風道、風口等，采用活連接的形式拚裝而成。具體結構根據現場實際情況確定。
五、冷水式中央空調實訓裝置,冷水式中央空調實訓設備,冷水式中央空調實訓台主機參數：
| 型號：GXF-03 | ||
| 溫控範圍：3-30度 | 精確控溫±1度 | 整機重量：約130KG |
| 規格尺寸：945*550*1370mm | 冷水水量：1.44m3／H(40LMIN) | |
| 蒸發器類型：盤管式 | 工作電壓：380V／50HZ | |
| 冷媒增充量：2.0KG | 冷媒類型：R22 | |
| 水泵功率：0.375KW | 水泵流量：100L／min | |
| 水泵揚程：23M | 製冷量：8.39KW 7216Kca1／h | |
| 壓縮機型號：C-SB373H8A | 壓縮機輸入：2.25KW | |
| 壓縮機額定功率：3HP | 冷凝器類型：翅片式 | |
| 進水水管：G3／ | 風扇：350*2 | |
1、製冷專用工具實訓
2、製冷係統故障處理實訓
1）缺氟
2）氟過多
3）四通換向閥故障
4）冷凝器堵塞
5）壓力開關故障
6）室內溫度傳感器開路
7）室外溫度傳感器開路
8）冷凝風扇繼電器故障
9）壓縮機繼電器故障
10）電源故障
11）微電腦控製板故障
12）主控製器故障
3、中央空調冷煤水係統故障處理實訓
1）水流開關故障
2）管道堵
3）未排氣
4）風機盤管故障
5）風機盤管溫度控製器故障
6）風機盤管電動閥故障
7）水泵故障
8）補水閥故障
9）管道泄露故障
4、中央空調冷水機組調試實訓
1）風機盤管電氣接線與調試
2）冷水機組電氣接線與調試
3）空調係統上水調試
4）空調係統功能調試
5）空調係統送風溫度測試與調整
5、中央空調水管路連接實訓
6、風管式空調機組電路實訓
