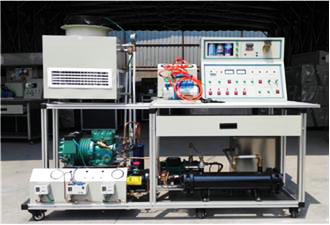

冷水係統控製實訓裝置,冷水係統控製實訓設備,冷水係統控製實訓台
2022-07-28 09:33
二、冷水係統控製實訓裝置,冷水係統控製實訓設備,冷水係統控製實訓台特點功能:
1、采用1匹製冷機組，真實的工業冷凝器和蒸發器換熱器，係統結構緊湊、布局合理，造型美觀大方
2、設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
3、電路連接線采用手槍護套線，保證不漏電的情況下，有效的快捷方便學生在實驗過程中的連接，
4、實驗台強電部分：壓縮機，冷卻風機、水泵、低壓力控製器、高壓控製器、風機盤管控製器、水流量保護器等各個單位元件的接線端子，都分別設有接線端子。
5、實驗台弱電部分：渦輪流量計、智能控製器都分別設有接線端子。
6、所有強電負載都對應獨立的中間繼電器，利用中間繼電器去控製強電部分負載。
7、變頻壓縮機一個。采用交流變頻技術.
8、變頻控製板一套,包括變頻前置板，功率放大板。變頻板的壓縮機運行頻率能手動調節，調節範圍：30-110HZ.
9、設備配有一個透明的有機玻璃房間，可模擬室內機的開停機。
10、製冷量調節閥係統
1）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
2）軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
A）4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
B）閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
C）24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
E）6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F）多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G）過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
H）製冷劑：適應R134AR22R410A等其它冷媒。
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
5）曲線顯示界麵
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜2.5kVA
4、製冷劑：R22
5、製冷量：2.3kW
6、重 量：100kg
7、外形尺寸：170cm×80cm×142cm
8、製冷專用離心水泵額定功率：370W ，額定揚程：6m ，額定流量：1立方米/小時
9、模擬室內房：采用有機材料製成，內有風機盤管1個，溫度控製麵板1隻
10、采用數顯溫度表8，電阻作傳感器，測量範圍-50～150℃。切換，共測8度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度、發器出水口溫度.
11、真空壓力表2隻（精度2.5級）：量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
12、流量計2隻（精度0.5級）：渦輪流量計，量程為16～160ml/min，分別測量冷凝器和蒸發器冷卻水流量.
13、控製儀表：高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源.
14、控製屏:.采用工業鋁型材框架和桌麵，控製實驗台采用雙層亞光密紋噴塑結構，造型新穎。最下層布置製冷係統，可直觀展示製冷係統結構；上層麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
15、製冷係統:1匹全封閉壓縮機、1P臥式冷凝器、視液鏡、幹燥過濾器、手動節流閥、儲液器、幹式蒸發器係統、電子膨脹閥、套膨脹閥控製係統、過濾器, 視鏡和手閥,雙壓力開關,手閥操作閥,流量計，保險絲，啟動和緊急按鈕,高壓和低壓表.
四、冷水係統控製實訓裝置,冷水係統控製實訓設備,冷水係統控製實訓台實訓項目:
1、冷水機級組運行實訓
2、學習冷水機組控製原理
3、冷水機組的電氣連接
4、電子膨脹閥的應用
5、電子膨脹閥的控製
6、電子膨脹閥開度設定
7、過冷、過熱與膨脹閥的對應關係
8、變頻壓縮機的應用
9、變頻壓縮機頻率和電子膨脹閥開度關係
10、認識製冷係統元件的功能
11、渦輪流量計的應用
12、風機盤管子的使用
