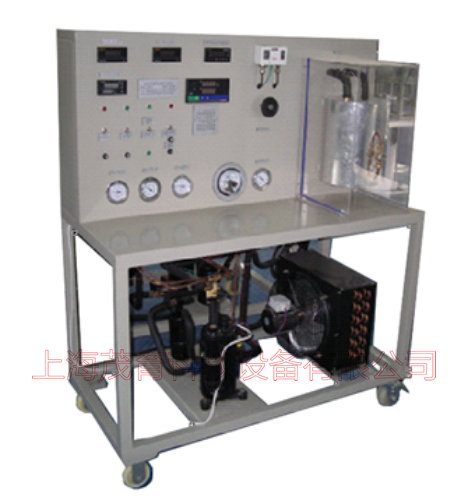

單級壓縮機性能試驗台,單級壓縮機性能試驗設備
2022-07-28 09:48
本裝置采用蒸汽壓縮式製冷循環係統，配備製冷壓縮機、不鏽鋼冷凝器、蒸發器等製冷係統真實部件，並設有彩色控製屏、製冷劑流量調節控製器，電子膨脹閥，渦輪流量計、壓力變送器、電壓、電流、功率、合相有功功率、各相無功功率、合相無功功率、各相視在功率、合相視在功率、采集器。不但能開設製冷壓縮機性能參數的測定實訓，還能進行製冷循環基本原理的演示實訓。適用於職業院校製冷專業相關課程的教學實訓。
1.本實訓裝置按照：測試參數符合GB/T5773-2016容積式製冷劑壓縮機性能試驗方法的規定。壓縮機性能實訓方法建立，通過本實驗，熟悉和了解製冷壓縮機的測試工況和測試方法，增強對製冷壓縮機的認識,發出的熱量來抵消壓縮機的製冷量，從而達到平衡。
2.試驗中電量熱器組把蒸發器放在是一個密閉容器裏，應用電量熱器法測定壓縮機的製冷量、測定標準工況下的製冷量、功率和計算製冷係數，並可進行熱平衡計算，可實現有回熱、無回熱兩種工況，
3.電量熱器設置有一個玻璃視鏡，可觀察第二製冷劑的液位，
4.采用1匹製冷機組，冷凝器均為殼管式水換熱器，係統結構緊湊、布局合理，造型美觀大方
5.設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
三、單級壓縮機性能試驗台,單級壓縮機性能試驗設備,單級壓縮機性能試驗裝置技術性能：
1.輸入電源：單相三線～220V±10%50Hz
2.工作環境：溫度-10℃～+40℃相對濕度＜85%(25℃)海拔＜4000m
3.裝置容量：＜4kVA
4.製冷劑：R22
5.製冷量：1.3kW
6.重量：100kg
7.外形尺寸：120cm×60cm×142cm
8.直流電源：DC24V、2A
12:溫度采用PT100傳感器:A級，測量範圍-50～+150℃精度0.1℃。
四、單級壓縮機性能試驗台,單級壓縮機性能試驗設備,單級壓縮機性能試驗裝置基本配置及功能：
1.實驗台：采用雙層亞光密紋噴塑結構，造型新穎。最上層布置製冷係統，可直觀展示製冷係統結構；正麵設有電源控製及測量儀表功能板。底部裝有四個帶刹車的萬向輪，便於移動和固定。
1）高低壓壓力控製器1隻：實時監測製冷係統低壓側壓力和高壓側壓力，當高壓高於設定值或低壓低於設定值時，控製器發出控製信號切斷壓縮機電源
2）壓縮機顯示電流、電壓、各相有功功率、合相有功功、各相無功功率、合相無功功率、各相視在功率、合相視在功、各相功率因數、合相功率因數、頻率、各相有功電能、總有功電能,各相無功電能、總無功電能。
3）溫度，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、冷凝器進水口溫度、冷凝器出水口溫度、蒸發器進水口溫度和蒸發器出水口溫度等11種溫度和曲線。
4）溫度采用PT100傳感器:A級，測量範圍
3.製冷係統：電量熱器、1P全封閉壓縮機、冷凝器、視液、幹燥過濾器、膨脹閥、儲液器和蒸發器
（1）加熱器1隻（功率2000W）
輸出功率可通過進行調節，用於加熱蒸發器循環水，分別測量加熱功率。可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；並可以貯存、功率因數的測試數據
5.測量儀表：
（1）真空壓力表2隻（精度2.5級）
量程為-0.1～1.5MPa和-0.1～3.5MPa，分別實時測量製冷係統低壓側壓力和高壓側壓力
1、標準工況下的製冷量、製熱量實驗
2、模擬產生各製冷係統參數變化對製冷性能和製熱能效比的影響
3、係統主要性能參數的計算
4、定頻壓縮機性能測試
5、進行製冷循環過程和熱泵演示，可觀察製冷工質的蒸發、冷凝過程及壓縮機的工作現象。
6、在不同冷卻溫度下，研究熱泵的性能。
7、設備的電功率、和額定功率的變化
8、演示在不同條件下壓縮製冷循環以及係統內的能量平衡。
9、研究壓縮機在不同的冷卻溫度下製冷效率和製冷係數。
10、測定設備冷卻係統的總體傳熱係數。
11、研究熱力膨脹閥在係統中的作用。
12、研究在不同冷卻溫度下，冷卻水的吸熱。
