混合中央空調調節係統,混合中央空調調節係統實訓裝置
2022-07-28 10:16

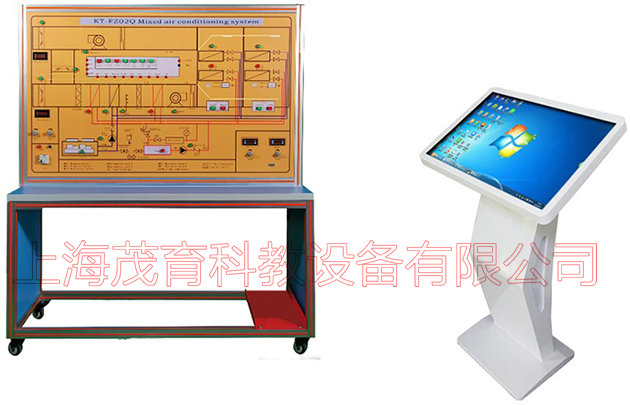

本裝置按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的製冷技術、製冷流體機械、家用製冷設備原理與維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等實訓教學。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統技術升級。
本裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、製冷類專業《製冷設備維修工（高級）》、《製冷設備原理與維修》、《製冷空調裝置操作安裝與維修》、《中央空調工（初級、中級、高級）》、《家用製冷設備原理與維修》等課程。
二、混合中央空調調節係統,混合中央空調調節係統實訓裝置,混合中央空調調節係統實訓設備功能特點：
教師和學生可以根據操作條件直接在麵板上或通過個人計算機監控組件和模擬中央空調的控製原理。
個人計算機連續控製正在進行的模擬，並通過模擬和數字信號和儀表顯示其數值;這樣，學生就可以通過測量和測試繼續進行故障排除。
尺寸: 1500mm×500mm×1760mm,
觸摸式一體教學平台,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126T，尺寸：32寸,內存：4G，網絡，無線
平均（jun1）訓練時間:10小時。
該係統提供了一個學生導航軟件，允許學生通過個人電腦執行他們的學習活動，而不需要任何其他文件。
模擬器可以執行係統的研究四種空氣對流的混合空氣-水調節係統,:全新風空調、循環空調、半集中空調、水循環空調。
冷卻和加熱主機的實驗執行和故障排除:
該係統在彩色表示法的麵板上表示，允許對係統循環、其組件和用於控製和調節的電氣/電子電路進行完整的分析。
*教學同步動畫控製：軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控製，以及對應的原理數據控製關係
*顯示儀表：儀表將顯示處理來自模擬電位器和上位機的控製模擬值。如閥門的開度，對比關係。
麵板和電腦上有對應的指示燈。按鈕，模式選擇功能
三、混合中央空調調節係統,混合中央空調調節係統實訓裝置,混合中央空調調節係統實訓設備技術描述：
四種空氣對流機組的混水空氣調節係統主要由以下幾個部分組成:
1）空氣處理裝置(ATU):配置加熱、保溫、濕化和加熱主機
2）帶送風扇、排氣扇、電動百葉窗的風管，用於處理過的排氣和處理過的空氣.
3)用於生產ATU係統循環的冷熱液體的鍋爐和製冷裝置，以及四個空氣對流裝置
4)有關溫度和濕度的數據記錄，執行器和空調設備電子站的後續調整和開啟.
5)空調環境由辦公室組成，配備四通道空氣對流、送風和回收係統;
6)模擬外部溫度和濕度條件的可能性;
7)可以模擬擁擠的辦公室，因此，相關的熱負荷和敏感負荷;可顯示空氣更新百分比;
8)處理後的空氣的溫度和濕度可以在係統的各個位置顯示;
9)可以顯示提供主機的冷熱流體的溫度
參數表：
| 型號 | MYN-539 | 上海红桃视频app | |
| 主機 | |||
| 輸入電源： | 歐標：AC220V- AC250V±10% 50Hz | ||
| 裝置容量： | 100W | ||
| 外形尺寸長*寬*高 | 2000mm×500mm×1760mm | ||
| 重量 | 165KG | ||
| 包裝尺寸長*寬*高 | 1580mm×580mm×1920mm | ||
| 包裝形式 | 木箱 | ||
| 通信模式 | 485 | ||
| 電流： | 3A | ||
| 結構 | 鋁框架.型號4040鋁材 | ||
| 電腦托盤平麵尺寸 | 500mm×500mm | ||
| PLC控製模塊 |
PLC-48/電壓:24V/1A 模擬量:10路0-10V 485通信 |
廣州亞控 | |
| 儀表 | 0-10V/IN 電壓:24V | 上海红桃视频app | |
| 溫度控製器 | 220V/0-50攝氏度 | ||
| 指示燈 | 16D-24V | ||
| 按鈕 | 16D-24V，不帶鎖 | ||
學習全空氣空調製冷原理
學習單風管空調製冷原理
學習半集中空調空調係統製冷原理
學習水循環空調空調係統製冷原理
學習全空氣空調製熱原理
學習單風管空調製熱原理
學習半集中空調空調係統製熱原理
學習水循環空調空調係統製熱原理
