中央空調考核實驗台,中央空調考核實驗裝置,中央空調考核實驗設備
2025-04-10 09:36

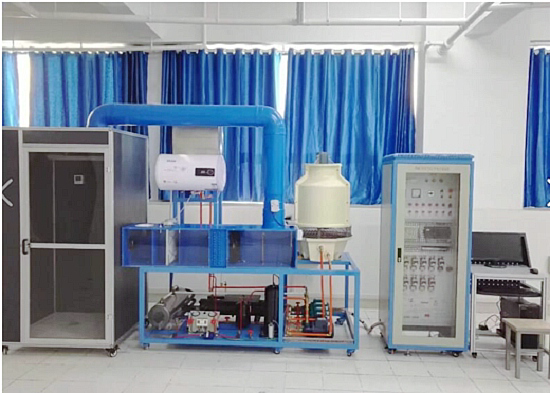

中央空調考核實驗台,中央空調考核實驗裝置,中央空調考核實驗設備適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
二、功能特點：
1）中央空調係統實訓平台是根據目前國內建築電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節係統的工作過程。
綜合性；采用國內先進的二次回風係統，在同一台實驗台上完整的完成不同製冷係統工況
工程化；數字輸入輸出模塊整套控製係統大部分采用工業現場實際應用部件,水閥調節采用4-20MA電流輸入型PDI調節方式，控製冷凍水流量。
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個係統工作原理
安全保護；裝置設有強電漏電係統裝置
2）實用性強：控製器采用市場上廣泛應用的DDC控製器及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。
3）直觀性強：實訓裝置直觀展示了中央空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有係統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個係統的實時工作狀態一目了然；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
4）綜合性強：整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，滿足對實訓的要求。
三、技術參數：
1、電源：三相五線 AC 380 V±10% 50Hz；
2、最大供冷量：7.5kW；
3、最大輸入總功率：6.5kW；
4、製冷額定功率：7.5.kW；
5、最大堵轉電流：50A；
6、製熱額定功率：2.0kW；
7、額定輸入電流：7A；
8、循環風量：700m3/h；
9、製冷劑：R22；
10、漏電動作電流：≤30mA；
11、噪聲：35－40dB（A）；
12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。
四、實訓內容：
1、認識中央空調的結構及設備的實訓；
2、對中央空調的運行工況及各運行參數進行檢測實訓；
3、西門子係1200係列對可編程控製器PLC進行高級編程及PLC的安裝接線調試
4、網絡路由器的應用
5、PLC+模擬量*觸摸屏+工業數據係統模擬組合應用‘學習理解在工業環境下的多種功能模塊組數據配對；
6、學習理解在工業環境下的多種功能模塊組合編程；
7、PLC控製可編程控製器+數據采集+力控組態軟軟件+數據采集模塊組成的多單元控製係統，在中央空調係統工業環境下的多種功能模塊組合控製方；
