中央空調微機控製實驗裝置,中央空調微機控製實驗設備
2022-07-28 11:20

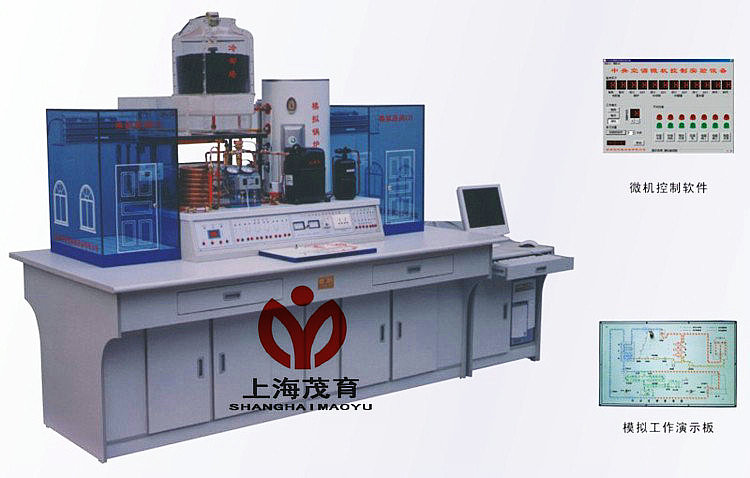

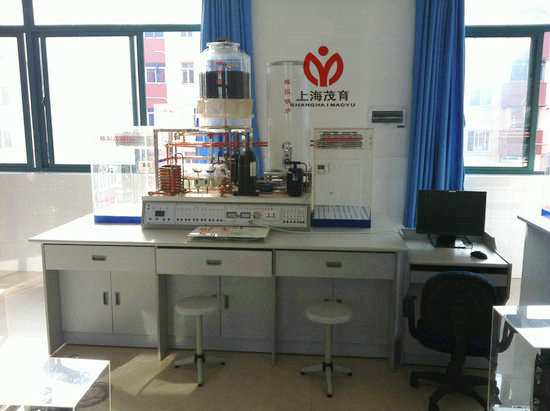

中央空調微機控製實驗裝置,中央空調微機控製實驗設備,中央空調微機控製實驗台是專門為職業院校製冷類相關專業而研製的實訓裝置，根據製冷類行業中央空調維修技術的特點，針對中央空調電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對中央空調係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。
1、采用全透明材料，模具一次成型，直觀性強，有助於教學。
2、整體設計合理，外型美觀、仿真、體積小。
3、製冷係統和製熱係統均設有多級保護措施，確保設備運行安全可靠。
4、製冷係統采用全銅材料，效率好，使用壽命長。
5、功能全麵，即可製冷又可製熱，且具有模擬演示係統，及所有的故障設置。
6、具有微機通訊接口，便於遠程控製實驗設備的工作狀態及采集項相關數據。
工作電源：單相三線220V±5% 50Hz
外形尺寸：240cmX110cmX190cm
整機功耗：製冷2.5KVA
製熱：1.6KVA
製冷劑：R22
加熱方式：電加熱（可調節）
三、中央空調微機控製實驗裝置,中央空調微機控製實驗設備,中央空調微機控製實驗台主要部件特點及工作原理：
1、壓縮機：係統采用全封閉活塞式壓縮機，正常工作溫度僅為0℃，安全可靠，結構緊湊，噪音低、密封性好，製冷劑為R22。
2、蒸發器：製冷係統采用透明水箱式蒸發器,易於觀察,一目了然,蒸發器組浸於水中,製劑在管內蒸發，水在水泵的作用上在水箱內流動，以增強製冷效果。
3、冷凝器：製冷係統采用螺旋管式冷凝器，這是一種較新型的熱交換設備，用兩條平行的銅卷製而成，是具有兩個螺旋通道的螺旋體。中間的螺旋體是冷卻水通道，外部的螺旋體是高壓製冷劑的通道。
4、噴淋式冷卻塔：該設備的冷凝方式采用逆流式冷卻塔，模具一次成形，全透明結構，吸風機裝在塔的頂部，結構完全仿真、直觀；冷卻塔采用吸風式強迫通風，塔內填有填充物，以提高冷卻效果；從冷凝器出來的溫水由冷卻水泵送入塔頂後，由布水器的噴嘴旋轉向下噴淋。
5、鍋爐：鍋爐是中央空調製熱係統的核心元件，采用英格萊電熱管使水與電完全隔離，具有超溫保護、防幹燒保護、超壓保護，確保人機安全；采用進口聚氨發泡保溫技術，保溫性能好。
6、模擬房間：模擬房間用全透明有機玻璃製作，外形美觀、小巧，占地麵積少，結構緊湊；具有全透明結構，一目了然；房間裝有盤管、盤管風機、溫度控製調節儀。
7、溫度控製：實驗台的麵板上裝有溫度控製顯示儀，可控製溫度的範圍，且有巡回檢測出各關鍵部位的溫度。
8、模擬演示：該設備配有500mm×300mm係統工作演示板一塊，采用環氧敷銅板，四色（紅、綠、蘭、黃）、LED形象、逼真地顯示冷、熱管道的溫度和工作狀態。
9、溫度控製儀：兩個模擬房間分別裝有數碼顯示的溫度控製調節器，溫度範圍可自行設定：儀器可根據房間溫度的設定具體情況自動調節溫度，達到設定值。
10、高、低壓保護裝置：為安全起見，製冷係統裝有高、低壓保護繼電器可保護壓縮機及係統的正常運行。
11、水箱：為節約用水循環使用係統的水資源；通過加水箱來完成媒介水的加入、自動調節、過濾等任務；並裝有自動加水係統，如果係統水資源缺乏，加水係統會自動啟動補給。
12、中央控製部分：實驗台總控製部分，可完成設備的製冷與製熱的轉換，以及在製冷狀態或製熱狀態的關閉等任務。啟動方式全部為微動方式，用微弱的開關信號來控製微處理器，驅動電路工作，從而延長設備的使用壽命。
13、故障演示實驗：實驗可直接演示製冷係統故障十二個，製熱係統故障三個，每個故障均設有單獨演示開關。
14、微機接口及控製部分的特點：
中央空調微機控製實驗設備(帶微機接口)的整機控製及參數顯示有兩種方式，第一種方式是通過實驗台控製麵板上的按鍵來控製各部分的工作狀態、進行各項參數的設定及動態顯示。第二種方式是通過單片機(本實驗係統的主板采用當今先進的單片機作為主芯片)的串行口與微機的串行接口進行通訊，另配有全中文的應用軟件，從而使中央空調所需的各項控製及需要顯示的各項參數均可在微機的屏幕上完成。
四、中央空調微機控製實驗裝置,中央空調微機控製實驗設備,中央空調微機控製實驗台所配軟件功能如下：
（1）各關鍵點溫度動態顯示，其中包括：
A、製熱當前值
B、製冷當前值
C、鍋爐進口
D、鍋爐出口
E、冷卻塔進口
F、冷卻塔出口
G、冷凝器進口
H、冷凝器出口
I、蒸發器進口
J、蒸發器出口
K、模擬房間I
L、模擬房間II
(2)溫度設定及顯示
溫度的設定可在0到99攝氏度之間進行任意選擇。
(3)壓縮機的延時設定
壓縮機的開機延時可在1-30分鍾之間任意設定。
(4)開關控製及指示
中央空調的各部分的工作與停止均可通過微機屏幕上設置的開關進行控製，並且有開關顯示，便於遠程操作，設置開關如下：
A、冷卻水泵
B、冷卻風機
C、製冷水泵
D、壓縮機
E、電磁閥I
F、電磁閥II
G、製熱水泵
H、製冷
I、製熱
J、停機
(5)通訊狀態顯示
配有實驗係統與微機的通訊狀態及接口顯示。
(6)通訊端口選擇
實驗係統與微機的通訊端口有兩個串行口可任選，分別是COM1口和COM2口。
<二>微機所配軟件特點：
軟件為全中文菜單，操作十分方便和直觀，你隻要輕點鼠標即可實現各種開關控製及各項參數的設定。無須看使用說明即可進行一些功能的設定及操作。
以上通過微機軟件來實現的全部功能同樣可以通過實驗台控製麵板的裝置來實現。
