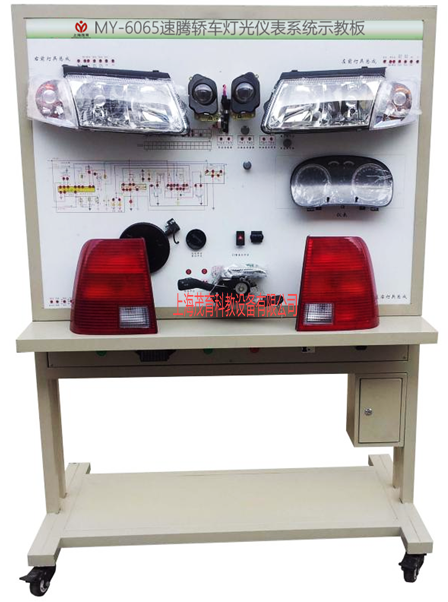

速騰轎車燈光儀表係統示教板,速騰轎車燈光儀表係統實訓台
2022-07-29 10:34
二、速騰轎車燈光儀表係統示教板,速騰轎車燈光儀表係統實訓台,速騰轎車燈光儀表係統實訓設備功能特點:
1、真實可運行的汽車儀表及儀表傳感器與外部燈光係統,充分展示汽車儀表及儀表傳感器與外部燈光係統的組成結構。
操縱各種燈光與操縱開關,可真實演示汽車儀表與外部燈光係統的工作過程。
2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;學校學員可直觀對照電路圖和實物,認識和分析汽車燈光與儀表係統的工作原理。
3、示教板麵板上安裝有檢測端子,可直接在麵板上檢測汽車儀表與外部燈光係統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、示教板麵板部分采用1.5mm冷板衝壓成形結構,外形美觀;底架部分采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌麵,方便放置資料、輕型檢測儀器等。
5、示教板工作采用普通220V交流電源,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
三、速騰轎車燈光儀表係統示教板,速騰轎車燈光儀表係統實訓台,速騰轎車燈光儀表係統實訓設備技術規格:
1、外形尺寸:1240×600×1700mm(長×寬×高)
2、外接電源:AC 220V±10% 50Hz
3、工作電壓:DC 12V
4、工作溫度:-40℃~+50℃
5、鋼管:40*40*3mm
6、機櫃:1.5mm冷板衝壓成形,
7、移動腳輪:100*60mm
四、速騰轎車燈光儀表係統示教板,速騰轎車燈光儀表係統實訓台,速騰轎車燈光儀表係統實訓設備基本配置:(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 |
裝有各種檢測端子,彩色電路圖和工作原理示意圖; 麵板:1200*900*4mm |
套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 組合開關 | 全新 | 套 | 1 |
| 4 | 左右霧燈 | 全新 | 套 | 1 |
| 5 | 左右前照燈 | 全新 | 套 | 1 |
| 6 | 左右轉向燈 | 全新 | 套 | 1 |
| 7 | 左右小燈 | 全新 | 套 | 1 |
| 8 | 左右組合尾燈 | 全新 | 套 | 1 |
| 9 | 牌照燈 | 全新 | 套 | 1 |
| 10 | 燈光開關 | 全新 | 套 | 1 |
| 11 | 危險燈開關 | 全新 | 套 | 1 |
| 12 | 倒車燈開關 | 全新 | 套 | 1 |
| 13 | 刹車燈開關 | 全新 | 套 | 1 |
| 14 | 儀表總成 | 全新 | 隻 | 1 |
| 15 |
傳感器模擬裝置 (轉速/車速/水溫/燃油) |
全新 | 套 | 1 |
| 16 | 移動台架(帶自鎖腳輪裝置) | 1240×700×1700mm(長×寬×高) | 台 | 1 |
| 17 | 故障模擬與排除裝置 | 红桃视频app | 套 | 1 |
