汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備
2022-07-29 10:48

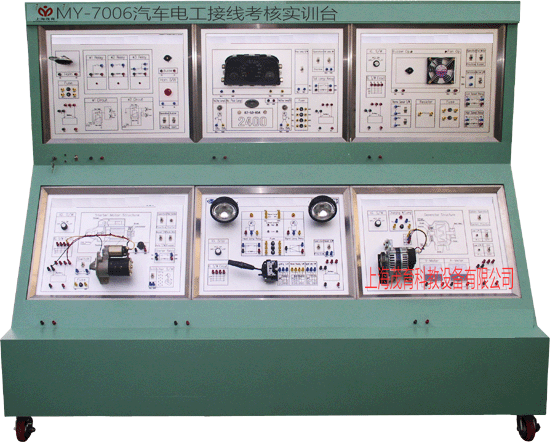

汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備選裝搭配各類型電器單元模塊板，展示汽車各類型電器單元模塊係統的結構與原理；設置有直流與交流電流係統，各單元模塊板可靈活拆卸與安裝，適用各類型汽車電器單元模塊板實訓與考核。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備結構組成：
鋼性結構焊接衝壓等組件、電源開關、+12V與+5V直流電源、JDQC汽車各類型信號模擬裝置、可移動台架等。
原車燈光係統、儀表係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、、防盜電腦及點火開關、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、全套電器的連接線、實訓考核台、移動台架等。
主要包含汽車電器八大係統：
1-照明插接模塊、2-舒適電子係統電器插接模塊、3-雨刮器係統電器插接模塊、4-音響係統插接模塊、5-發動機電控係統模塊；6-信號儀表係統電器模塊；7-充電模塊；8-起動模塊。
1、設備實現各類型單元模塊搭接，展示汽車各類型單元模塊的組成結構及原理。
2、各單元模塊板可靈活拆卸與安裝，可搭接成全車電器係統、也可安裝獨立的單元模塊板。
3、JDQC汽車各類型信號模擬裝置，為考核實訓平台提供各種信號源。
4、各單元模塊板框衝壓成形，框架與模塊板可分離，采用烤漆工藝。
四、汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備外形與顏色：
1、設備外形：2040×650×1700mm(長×寬×高)
2、設備顏色：亞光灰（用戶可選擇各種顏色）
五、汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備製造工藝：
1．實訓模塊板
選配裝各類型單元模塊板
2.設備麵板櫃
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次衝壓成形
2.4表麵采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2內置方管：40*40*2.0mm
3.3底板衝壓成形
3.4表麵采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二隻萬向帶鎖止功能腳輪
4.2後二隻萬向腳輪
4.3腳輪與台架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
六、汽車電工接線考核板,汽車電工接線考核裝置,汽車電工接線考核設備技術指標：
1.工作電源：直流12V；直流5V；
2.工作溫度：-40℃～+50℃
3．交流電源：220V
