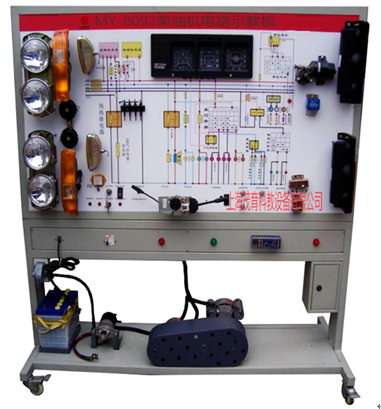

柴油機電路示教板,柴油機電路係統實訓設備,柴油機電路係統實訓裝置配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用整車電器實物為基礎，充分展示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。通過汽車柴油機電路示教板的演示，提高學生對汽車柴油機電路示教板的初步認識，使學生了解汽車柴油機電路示教板起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、柴油機電路示教板,柴油機電路係統實訓設備,柴油機電路係統實訓裝置功能特點：

1、真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、柴油機電路示教板,柴油機電路係統實訓設備,柴油機電路係統實訓裝置技術規格：

1、外形尺寸（約）：2080×700×1900mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型  號：YT 100L1-4
電  壓：AC 220V/380V
功  率：2.2KW
轉  速：1420r/min
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：100*60mm
四、柴油機電路示教板,柴油機電路係統實訓設備,柴油機電路係統實訓裝置基本配置：（每台）
