新能源汽車電機控製實訓台,新能源汽車電機控製實訓裝置
2022-08-01 10:15

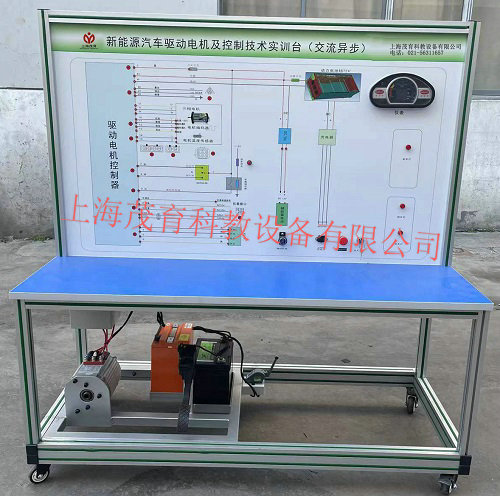

新能源汽車電機控製實訓台,新能源汽車電機控製實訓裝置,新能源汽車電機控製實訓設備選用純電動車驅動電機及控製係統(60V2KW交流異步電機)真實器件製作，展示新能源車驅動電機及控製係統的結構與工作原理，適合於各類院校對驅動電機及控製係統理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。
1、安裝純電動車驅動電機及控製係統真實器件、包含充電機與充電插座、驅動電機、點火開關、電機控製器、檔位開關、加速踏板、電源開關、繼電器、DC-DC模塊、儀表、電池等模塊等，真實可操作運行的純電動車驅動電機及控製係統，展示係統的結構與原理、動態演示係統工作過程。
2、實現純電動車驅動電機及控製係統結構及原理的認知，體驗駕駛員的意圖與電機運轉之間的關係，可完成驅動電機及控製係統性能各項檢測。
3、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
4、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等。
6、具有診斷接口，通過上位機軟件進行讀取係統數據流信息（包含刹車開關、檔位、電機轉速與電壓電流、電子油門等工作狀態）與故障內容。
7、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個。
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
10、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
1、外形尺寸：1500×700×1700(長×寬×高)
2、麵板外形尺寸（mm）：1448×940mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、驅動電機與控製器：DC60V 2kw 3000rpm(交流異步電機)
6、電池：磷酸鐵鋰離子動力電池組60V20AH帶充電機
四、新能源汽車電機控製實訓台,新能源汽車電機控製實訓裝置,新能源汽車電機控製實訓設備實訓項目：
1、驅動電機及控製係統維護與保養、使用操作,驅動電機與控製係統結構原理功能、故障診斷與維修;
2、電動機性能、能量管理檢測;
3、手動維修開關結構原理功能；
4、高壓互鎖的保護作用；
5、車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
6、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換；
7、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換；
8、檔位控製器（開關）工作原理和引腳定義，檔位控製器（開關）常見故障和更換；
檢測控製麵板(裝有各種檢測端子，1448×940mm彩色電路圖和工作原理示意圖)、組合儀表、點火開關、電機控製器、車載充電器與充電接口、DC-DC轉換器、鋰動力電池組、電動車電機（交流異步電動機）、刹車開關、檔位開關、油門控製裝置、大電流繼電器、電源總開關、急停開關、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm）、設備操作說明書。
