車用直流電動機及控製技術實訓台,新能源汽車實訓設備

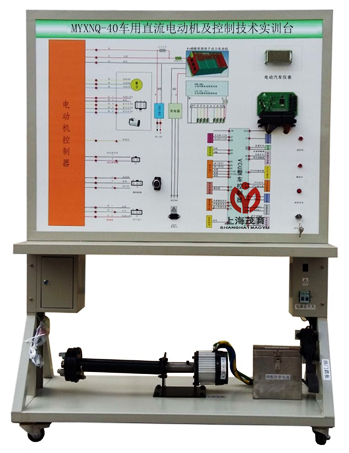

車用直流電動機及控製技術實訓台,新能源汽車實訓設備,車用直流電動機及控製技術實訓裝置主要由汽車無刷直流電機、電機控製器、檔位開關、加速踏板、點火開關、電源及故障設置係統組成。
二、車用直流電動機及控製技術實訓台,新能源汽車實訓設備,車用直流電動機及控製技術實訓裝置功能特點：
1、汽車無刷直流電機及控製器的認知；
2、汽車無刷直流電機及控製器的結構及原理；
3、駕駛員的意圖與永磁電機運轉之間的體現；
4、常見故障的設置及考核；
5、配備完整的實驗說明書。
三、車用直流電動機及控製技術實訓台,新能源汽車實訓設備,車用直流電動機及控製技術實訓裝置規格：
1、外形尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機額定功率：1kw；
4、電機額定轉速：3000rpm；
5、電機工作電壓：72VDC；
6、箱體上部整體成型，表麵經過防鏽處理、噴漆；下部采用40*40方管焊接成形；
7、采用UV平板噴繪麵板，厚度不小於4mm,彩色電路圖，不退色、耐磨損；
8、底部安裝兩萬向兩定向的腳輪，配備刹車，方便設備的移動及固定。
▲配備的汽車職業教育多功能綜合一體機（7寸高清晰彩色液晶觸控屏）教學係統（要求現場演示）。
包含以下功能模塊係統:
一）.故障設置和考核係統
無線觸控屏智能化故障設置和考核係統
觸控操作汽車職業教育多功能綜合一體機”故障設置和考核係統”界麵,可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。
故障設置和考核係統采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控製係統，係統穩定、不易感染病毒。
控製模塊(PC 控製終端或手持移動控製終端)和驅動模塊(智能故障設置驅動盒)分離，避免複雜連線幹擾控製器，係統更加可靠。
驅動模塊內置智能故障設置控製係統，配有專用新型無線數據傳輸模塊(可插拔型)和
RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控製終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界麵，人機對話友好。手持移動控製終端可控製任意一台帶驅動模塊的實訓設備。
手持移動控製終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控製終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC 控製終端進行實訓考核，也可通過手持移動控製終端進行實訓考核，教師與學員界麵分開，教師通過密碼進入教師界麵出題，學員在普通界麵答題。(注：教師與學員設故與排故界麵原理圖與設備麵板原理圖完全一致)
可自由設定任意一處與汽車電控模塊引腳有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控製係統組成一個網絡，通過主控計算機控製每一台實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
二）汽車檢測與診斷係統模塊：
汽車職業教育多功能綜合一體機與實訓設備連接;
觸控操作汽車職業教育多功能綜合一體機”檢測與診斷係統”界麵,可讀取汽車設備故障碼、故障碼清除、讀取車輛數據流、動作測試及特殊功能等。
功能特點:
1、設備係統診斷
2、讀取係統版本信息
3、讀取故障碼
4、清除故障碼
5、讀取數據流信息
6、動作測試
7、特殊功能
8、數據流波形顯示
9、維修資料庫(包含實訓設備原機維修資料,操作使用與實訓指導書)
三）汽車傳感器與執行器波形等檢測及診斷模塊係統
觸控操作汽車職業教育多功能綜合一體機“波形檢測”界麵,可實現波形檢測、波形保存、波形分析、三用表等功能。
四、車用直流電動機及控製技術實訓台,新能源汽車實訓設備,車用直流電動機及控製技術實訓裝置技術規格：
1、工作電源：HV磷酸鐵鋰離子動力電池組
2、工作溫度：-40℃～+50℃
3、設備鋼管：40*40*3mm
4、設備機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
5、移動腳輪：100*60mm
6、外形尺寸：1200×600×1700mm
五、車用直流電動機及控製技術實訓台,新能源汽車實訓設備,車用直流電動機及控製技術實訓裝置基本配置(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	組合儀表	電動汽車專用	個	1
3	點火開關	配套	套	1
6	電機控製器	與電機配套	套	1
7	車載充電器與充電接口	與電池配套	套	1
8	DC-DC轉換器		套	1
9	HV磷酸鐵鋰離子動力電池組	72V20AH	套	1
10	無刷直流電機	72V1KW	套	1
11	刹車開關		套	1
12	檔位開關	電動車專用	套	1
13	油門控製裝置	電動車專用	套	1
14	直流接觸器	DZ47	套	1
15	電源總開關	红桃视频app配套	套	1
16	移動台架	1240×600×1700mm(帶自鎖腳輪裝置)	台	1
17	保險絲盒	红桃视频app配套	套	1
18	保修卡/合格證	红桃视频app配套	套	1
19	教師手冊	红桃视频app配套	套	1
20	故障模擬與排除裝置	配套	套	1

車用直流電動機及控製技術實訓台,新能源汽車實訓設備
